Пробежался по любимому сайту "Уголок неба". Посмотрев нашу авиацию, так захотелось построить серию автожиров и начал по порядку с ЦАГИ.
Немного истории ("Уголок неба"):
"В начале 1932 г. В МАИ создана конструкторская группа для помощи ЦАГИ по оформлению рабочих чертежей и разработке технологической документации первого серийного отечественного автожира "ЦАГИ А-4". В работе этой группы под руководством К. А. Виганда, А. Л. Гиммельфарба, Н. Ф. Чехонина и И. И. Оловянникова в порядке прохождения производственной практики участвовало около пятидесяти студентов самолетостроительного факультета. В актив группы входили студенты М. Антонов, П. Кирилин, В. Карпов, Ф. Курочкин, Б. Чирков.
Автожир "ЦАГИ А-4" был выполнен по винтокрылой схеме. Конструкция - смешанная, с использованием стальных труб для лонжеронов крыла, фюзеляжа и моторамы. Крыло - деревянное, подкосное. Обшивка - везде полотняная. Управление двойное. Двигатель - М-26 мощностью 300 л.с. Несущий воздушный винт имел механизм раскрутки перед взлетом.
Главный конструктор автожира "ЦАГИ А-4" Н. К. Скржинский - автор многих винтокрылых летательных аппаратов, созданных в ЦАГИ.
В октябре на опытном заводе ЦАГИ был построен головной экземпляр. 6 ноября 1932 г. С. А. Корзинщиков совершил на нем первый полет, а 30 ноября того же года был испытан первый серийный автожир. Летные качества нового автожира оказались весьма высокими и соответствовали расчетам.
В. Б. Шавров в своей книге "История развития конструкций самолетов в СССР" вспоминает: "Уверенность в машине была столь велика, что еще до окончания опытного экземпляра была начата небольшая серия. А-4 был первым автожиром, проходившим испытания в НИИ ВВС (1933 г.) Испытания проходили удачно, и в 1934 г. были выпущены серийные экземпляры. К сожалению, их раздали поштучно в воинские части, а так как никто еще не был обучен полетам на автожире, то все аппараты быстро были разбиты при попытках летать на них".
Материал скуден, но я надеюсь на помощь коллег
Автожиры маленькие, думаю не будут мешать другим проектам.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Последний раз редактировалось Марат 19 авг 2015 00:04, всего редактировалось 3 раз(а).

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 11:38
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
С 00.00 часов 13 января стройка началась. Первые детали собраны. Хочу управиться за неделю.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 11:38
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Из доширака наклеили верх фюзеляжа, прорезали места пилотов, установили стабилизатор.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 11:39
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Хвостовое оперение закончено.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 11:39
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Заготовка крыла установлена.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 11:39
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Последний "штрих" 13 января - гаргрот.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 11:42
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
14 января: обработал модель нулёвкой, сделал законцовочки крыла и выдавил заготовку для капота. Просверлил отверстия для подкосов и стоек
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 11:42
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Покрасил интерьер кабины. Теперь рама и всё, что будет видно.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 11:44
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
15 января был отдан финишной работе с Грачом, поэтому А-4 был в пролёте.
Сегодня работаем с рамой.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 12:35
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Рама готова, немного навески без фанатизма и в корпус
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 16:20
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск

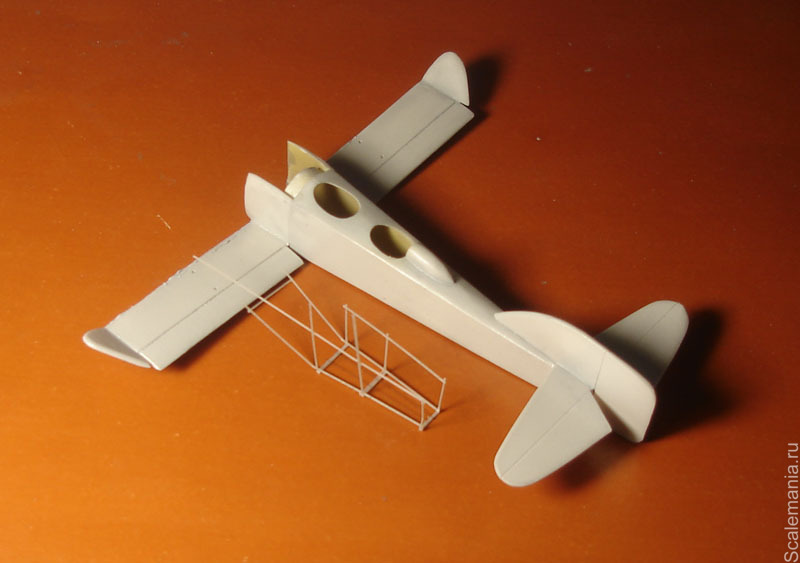

Рама с оборудованием установлена. Ничего сногсшибательного, простые детали, которые с трудом просматриваются.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 18:29
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Заделана передняя верхняя часть фюзеляжа, работаем со стойками шасси.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 19:36
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Основные стойки шасси доработаны, оборудованы амортизацией (намотана проволока) и установлена по месту. Подкосы будут установлены после покраса модели.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 21:15
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Из тянутого литника и суперклея сделана ободки вырезов пилотских кабин.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 16 янв 2012 22:11
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Сделал прешейдинг и задул основным цветом.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 17 янв 2012 12:37
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Пока сохнет капот, работаем с шинами
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 17 янв 2012 13:46
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Шины доделаны и покрашены.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 17 янв 2012 20:58
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Капот готов под окрас, колёса ждут сигнала встать на место.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 18 янв 2012 00:09
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Колёса и костыль установлены. Идёт примерка треноги ротора.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 18 янв 2012 04:38
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск

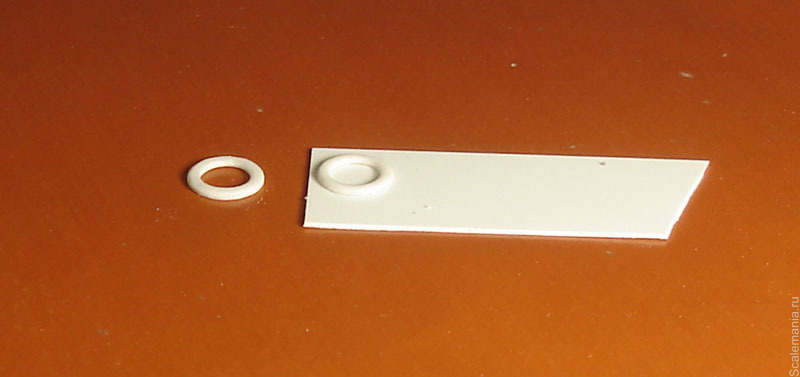

Идёт работа с ротором и кольцом Тауэнда. Пока не приклеено.
Напомню, что модель делается почти в слепую, т.к. нет подробной информации. Поэтому копией прототипа я её не считаю... Но это не значит, что я не могу отдать должное конструкторам данного аппарата, изготавливая модель ЦАГИ А-4.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 18 янв 2012 19:07
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Серебряной пудрой на лаке и растворителе № 646 покрасил капот, кольцо Тауэнда и треногу. Покрасил акрилом ободки кабин и приклеил треногу.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 18 янв 2012 20:32
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Надо бы доделать фюзеляж, но очень захотелось заняться ротором.
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 18 янв 2012 22:36
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Немного доработан фюзеляж. Но, облом... Кончился супер клей. Что делать? Придётся ночью спать :D
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово) Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 19 янв 2012 16:33
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Установлены выхлопные патрубки
Серия Автожиры ЦАГИ: А-4, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ЦАГИ А-4, 1:72, самоделка
СообщениеДобавлено: 19 янв 2012 22:44
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск

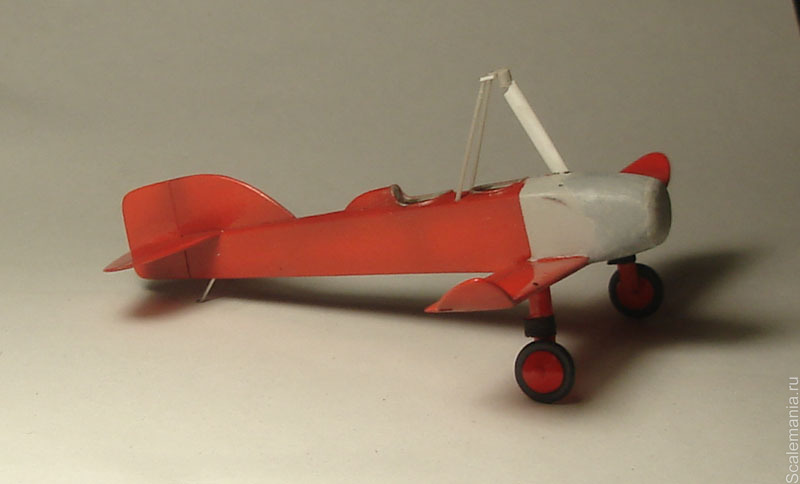

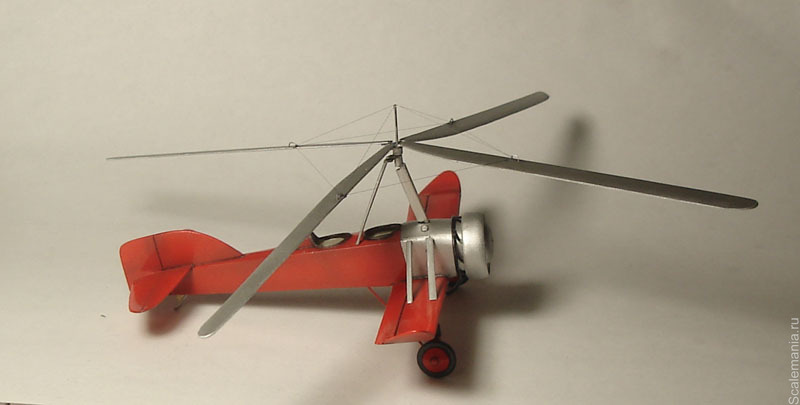

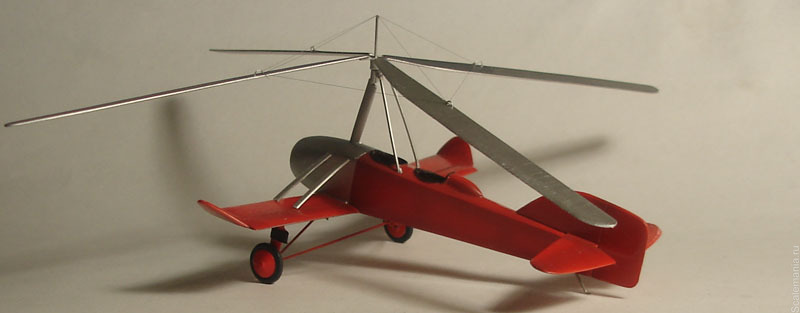

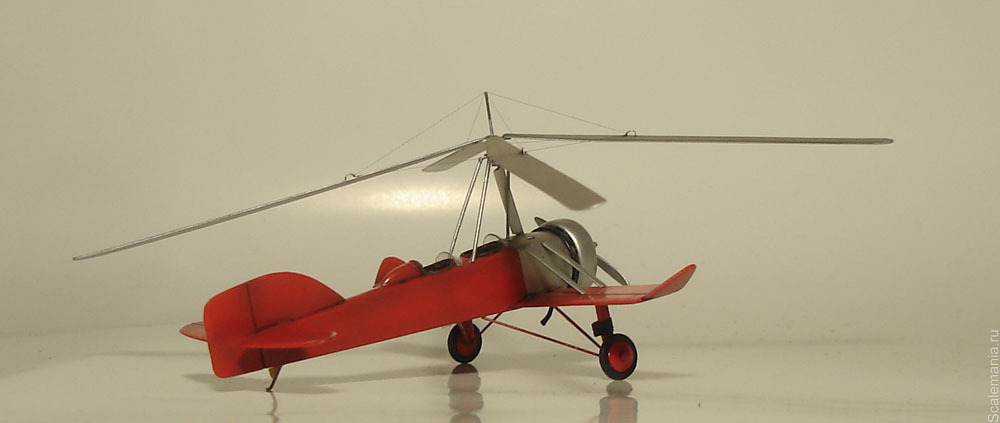

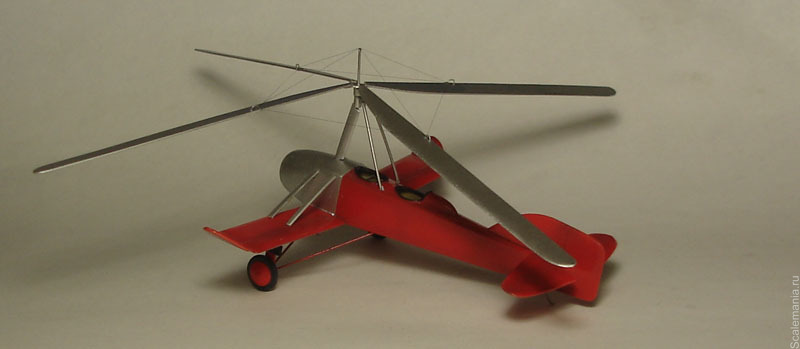

Модель (не копия прототипа) готова. Совсем не ясен капот, поэтому капот и движок упростил.
