 Заголовок сообщения: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:19
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Пока на аргентинца собираю пластик, решил сделать вот это...
Десантный вертолетоносец корабль-док (ДВКД) «USS New York» построен на судостроительной верфи «Northrop Grumman» в Новом Орлеане, штат Луизиана в 2009 году. Киль корабля был заложен 10 сентября 2004 года. Супруга заместителя министра обороны Гордона Энглэнда - Дотти Энглэнд стала крестной матерью военного корабля. Портом приписки ДВКД «USS New York» стал город Сан-Диего, Калифорния.
Важной особенностью этого корабля стал его корпус. При его строительстве 7,5 тонн металлоизделий использовано из-под завалов башен Всемирного Торгового Центра разрушенного в результате терактов 11 сентября. Этот факт будет увековечен как память о погибших во время трагедии.
В соответствии с концепцией «мобильной триады» морской пехоты США десантный вертолетоносец корабль-док «USS New York», как и другие его «собратья», стал первым транспортным кораблем, созданным для совместного использования десантных кораблей на воздушной подушке, транспортных самолетов типа «Osprey» и амфибийных боевых машин морской пехоты. Таким образом, ДВКД «USS New York» способен обеспечить высадку десантных групп на расстояние 320 км в глубину территории противника, значительно увеличив театр военных действий во время «прибрежных» операций.
На борту корабля расположен госпиталь с 24 койками, но может быть увеличен до 100 мест и имеет два операционных стола. ДВКД «USS New York» способен обеспечить одновременное применение четырех вертолетов «Sea Knight» или двух самолетов «Osprey» при этом на палубе могут разместиться четыре таких транспортных самолета и еще один в ангаре. ДВКД «USS New York» способен нести вдвое больше транспортных средств, чем корабль типа «LPD-4», кроме этого обладает повышенной живучестью за счет низкой заметности и усовершенствованных компьютерных систем управления вооружения, что позволяет действовать самостоятельно. Интегрированная система SWAN на борту корабля соединяет все корабельные системы и вооружение и обеспечивает главный командный пункт ДВКД оперативными данными в реальном масштабе времени.
В доковой камере военного корабля «USS New York» производится качественное обслуживание авиационной техники за счет достаточно просторной территории. Восемнадцатитонная аппарель в кормовой части корабля выполнена из прочной стали по технологиям фирмы «Indal Technologies» способна противостоять мощному взрыву.
Доставку морской пехоты в прибрежную зону обеспечивают два десантных судна на воздушной подушке типа «LCAC» (Landing Craft Air Cushioned), каждое из которых способно нести до 60 тонн груза и транспортные средства, включая тяжелый танк M1A2 «Abrams» на скорости до 30 узлов или один десантный катер «LCU».
Технические характеристики десантного корабля-дока «USS New York»:
Длина - 208,5 м;
Ширина - 31,9 м;
Осадка - 7 м;
Водоизмещение - 24900 тонн;
Силовая установка - четыре дизельных двигателя «Colt-Pielstick», мощностью 41600 л.с.;
Скорость - 22 узла;
Экипаж - 332 человека;
Вооружение:
Зенитные пусковые установки «Mk 31 Mod» - 2;
Артиллерийские установки 30 мм - 2;
Пулеметы 18,5 мм - 2;
Десант:
Морских пехотинцев - 800 человек;
Боевые машины пехоты - 14;
Авиакрыло:
Самолет «Osprey» MV-22 - 2;
Вертолет «Sikorsky» CH-53E - 2;
Вертолет «Super Cobra» AH-1W - 6;
Вертолет «Sea Knight» CH-46 - 4
ДВКД USS New York (LPD-21), 1:250, самоделка ДВКД USS New York (LPD-21), 1:250, самоделка ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:20
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск

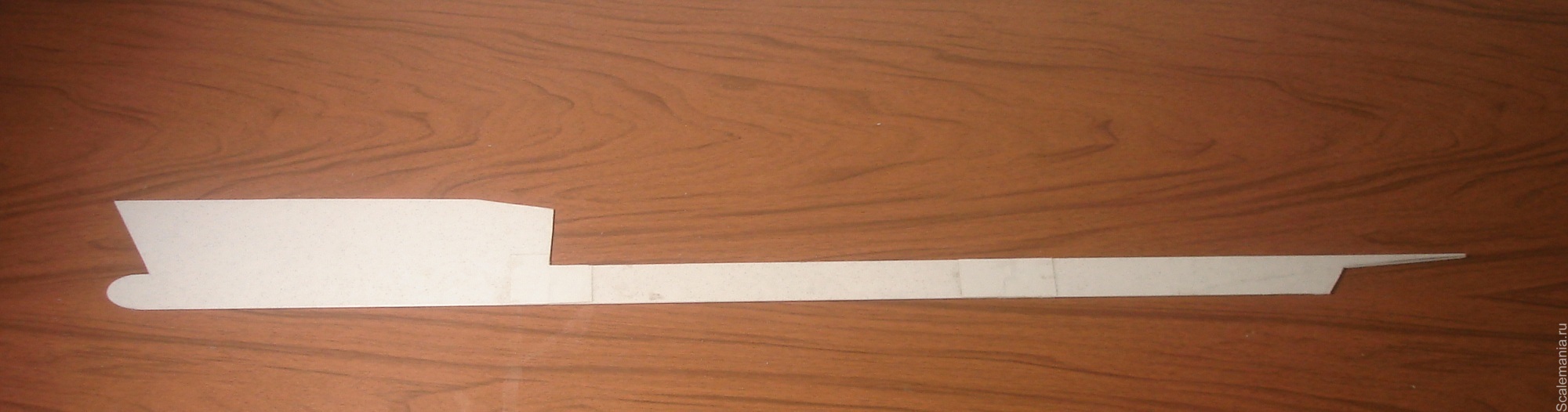

Начертил киль-балку будущей модели.
Для этого пришлось уменьшить чертёж модели на компе до 1:400, а потом переводить на бумагу в 1:250. Муторный процесс, но у меня нет возможности распечатать такой большой файл.
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:20
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
По мере строительства модели будет дорабатываться и чертёж. Особо стараться не буду, обязательно залью его кофе и притушу пару раз сигарету... Главное для меня - узреть размеры и контуры.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:20
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Т.к. решил делать грузовые отсеки во всю длину, то дочертил чертёжик.
Делать модель буду неспешно.
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:21
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Первые детали - киль-балка.
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:22
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Киль-балка склеена.
Были сомнения по поводу реакции пластика на модельный клей... Реакция была положительная)))
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:22
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Корпуса кораблей я делаю примерно так)))
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:23
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Работа с кормовым срезом (черновой вариант)
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:24
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Черновой вариант кормы готов.
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:24
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Примерка нижней ангарной палубы.
ДВКД USS New York (LPD-21), 1:250, самоделка ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 06 дек 2012 19:25
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск

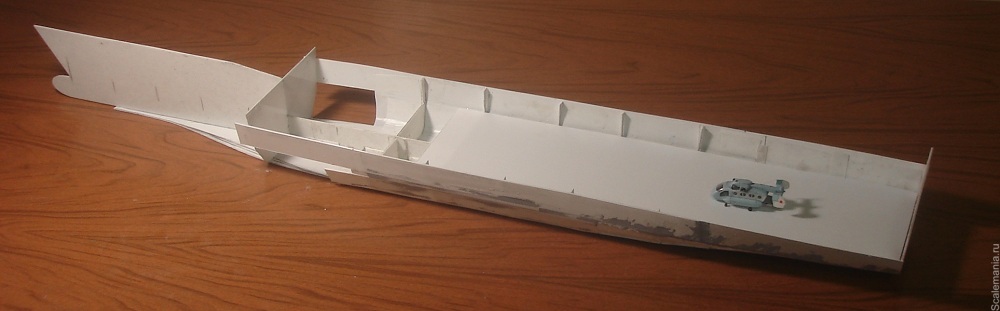

Борта усилены, установлены 1 и 2 уровни ангаров
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 27 дек 2012 07:03
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Сейчас всё время отдаётся самолётам, но вот нашлось и для корабля. Доклеил обшивку левого борта. Бульбу пока не решил как делать: либо буду давить, либо сделаю наборным.
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 29 дек 2012 21:30
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Решил делать бульбу наборной. Так будет быстрее)))
Сделал "набор"
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 11 окт 2013 18:22
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Продолжаю точить американца. Ещё пару дней и с корпусом закончу. И тогда начнётся наиболее интересная для меня часть проекта.
Долго я размышлял над своим судомоделизмом, советовался с мореманами и пришёл к выводу, что строить полный корпус очень долгое для меня мероприятие. Поэтому, не начатые, но заявленные проекты, а также будущие (если Бог даст ещё лет триста жизни) буду строить в стиле... блин, забыл слово. В общем, буду ватерлинщиком).
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 10 дек 2013 08:02
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Пока заминка с Точкой, продолжаю морскую тематику.
Левый борт готов под окрас, с правым есть ещё проблемы. Одновременно с правым бортом буду детализировать палубы. Начну с указанной стрелкой.
На стапелях, кроме уже заявленных американских авианосца и вертолётоносца, стоят японский "Фусо" и германский "Фон дер Танн". Так что, работы с кораблями хватает.
ДВКД USS New York (LPD-21), 1:250, самоделка ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 12 дек 2013 15:19
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Начинаю оформлять палубу, на которой будет стоять судно на воздушной подушке
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 12 дек 2013 16:04
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Нанёс все маркеры, но на этом "хохлома" палубы не закончена. После подсыхания масла, подровняю маркеры, задую лаком, создам листовой эффект
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 12 дек 2013 17:03
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Размеры палубы реального корабля можно представить по этой фотографии
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 12 дек 2013 19:29
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
В этой же теме буду строить боевую технику, которая будет на палубах корабля. Первым будет судно на воздушной подушке типа LCAC.
ДВКД USS New York (LPD-21), 1:250, самоделка ДВКД USS New York (LPD-21), 1:250, самоделка ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 12 дек 2013 19:29
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Первая деталь...
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 12 дек 2013 19:30
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Такой объём СВП займёт на палубе
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 12 дек 2013 21:48
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Основа палубы готова
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 12 дек 2013 22:47
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Сделал загрунтушки
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 12 дек 2013 23:52
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Разрисовал палубу
ДВКД USS New York (LPD-21), 1:250, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ДВКД USS New York (LPD-21), 1:250, самоделка
СообщениеДобавлено: 13 дек 2013 04:58
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4883
Откуда: г. Курск
Установлены аппарели и идёт формирование "юбки"
ДВКД USS New York (LPD-21), 1:250, самоделка
