Последний раз я беру в руки модель БТР-80 от "Звезды". И не взял бы, кабы не просьба молодого моделиста, для которого эта модель и делается.
Модель не является копией, а лишь отдалённо напоминает прототип. Несоответствие во всём: в размерах, архитектуре и деталях. Не соблюдены пропорции, отчего теряется образ прототипа...
К чему это я? К тому, что любая модель БТР-80, созданная на основе пластика "Звезды", не может считаться копией известной машины. И представленная здесь работа тоже не копия, а лишь фантазия на тему...
Исходя из всего этого, а также учитывая пожелания начинающего моделиста, я не буду менять корпус модели, а лишь заполню внутренние объёмы деталями.
И так, с Вашего позволения, начинаем...

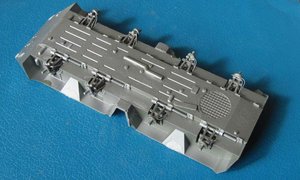

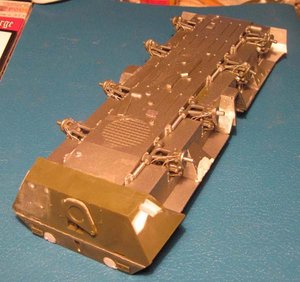

Ходовая склеена по инструкции


Последний раз редактировалось Марат 19 авг 2015 00:12, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 02:14
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

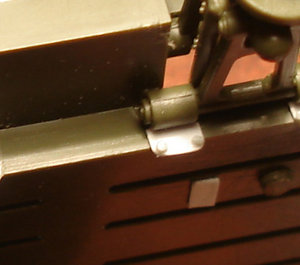

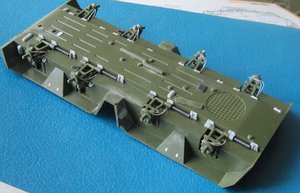

Добавлены от себя некоторые внешние элементы подвески, сделан сварной шов впереди и закрыты шпаклёвкой ненужные отверстия. Загрунтовано серебрянкой.


Вложения:
а22.JPG [ 72.87 КБ | Просмотров: 15969 ]
а21.JPG [ 71.35 КБ | Просмотров: 15969 ]
а20.JPG [ 77.62 КБ | Просмотров: 15969 ]
а11.JPG [ 62.89 КБ | Просмотров: 15969 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 02:29
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

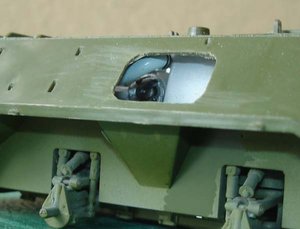

То, что на модели обозначает туннели обратного хода, не входит не в какие ворота... Пришлось слегка доработать.


Вложения:
а23.JPG [ 63.2 КБ | Просмотров: 15969 ]
а24.JPG [ 53.76 КБ | Просмотров: 15969 ]
а25.JPG [ 53.16 КБ | Просмотров: 15969 ]
а26.JPG [ 54.03 КБ | Просмотров: 15969 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 02:40
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

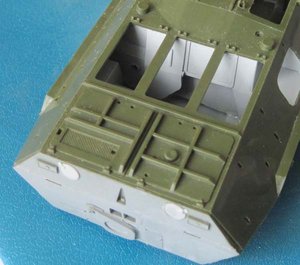

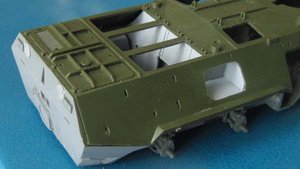

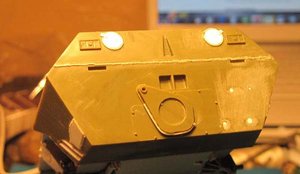

Слегка доработана кормовая часть, после чего она была смонтирована с нижней ванной.


Вложения:
а30.JPG [ 67.45 КБ | Просмотров: 15968 ]
а29.JPG [ 39.48 КБ | Просмотров: 15968 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 03:12
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

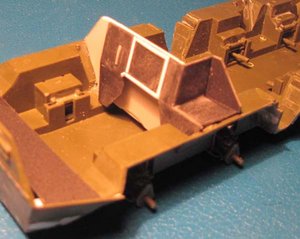

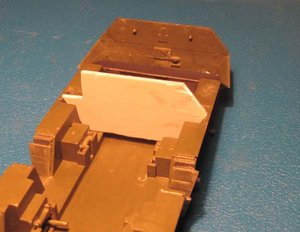

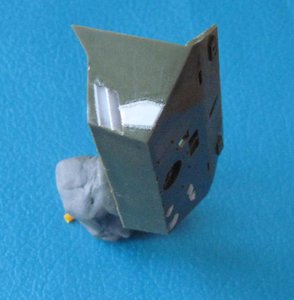

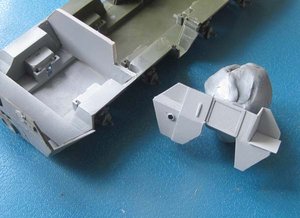

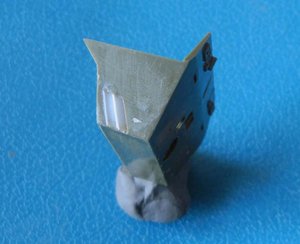

Из клавиатурного пластика установлена перегородка, а с помощью пластика от упаковок CD-дисков и доширака - создан рельеф перегородки моторного отделения и аккумуляторного отсека.


Вложения:
б9.JPG [ 56.6 КБ | Просмотров: 15968 ]
б7.JPG [ 54.04 КБ | Просмотров: 15968 ]
б4.JPG [ 59.06 КБ | Просмотров: 15968 ]
б1.JPG [ 48.7 КБ | Просмотров: 15968 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 03:22
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

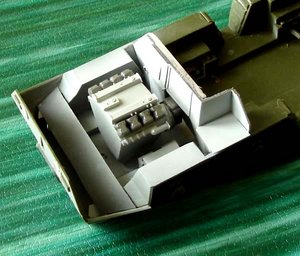

Загрунтованы моторное отделение и перегородка.


Вложения:
б17.JPG [ 56.4 КБ | Просмотров: 15968 ]
б16.JPG [ 39.5 КБ | Просмотров: 15968 ]
б15.JPG [ 53.67 КБ | Просмотров: 15968 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 03:41
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

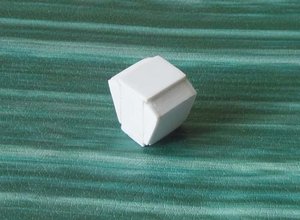

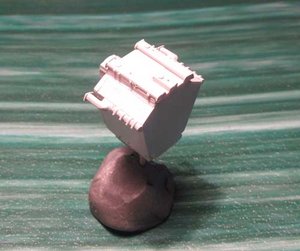

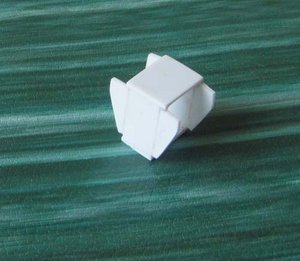

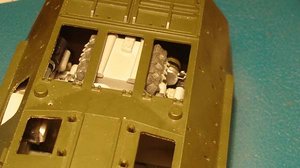

А теперь, как и было обещано молодому моделисту, приступаем к деталировке моторного отделения. Из клавиатурного пластика, литника и тянутого литника делаем "двигатель."


Вложения:
б27.JPG [ 42.48 КБ | Просмотров: 15967 ]
б26.JPG [ 43.11 КБ | Просмотров: 15967 ]
б24.JPG [ 38.94 КБ | Просмотров: 15967 ]
б19.JPG [ 43.9 КБ | Просмотров: 15967 ]
б18.JPG [ 42.12 КБ | Просмотров: 15967 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 03:53
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

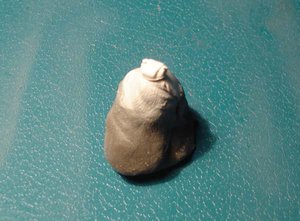

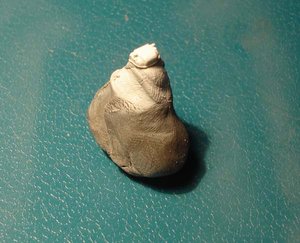

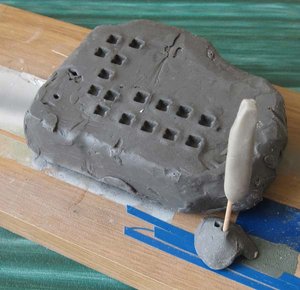

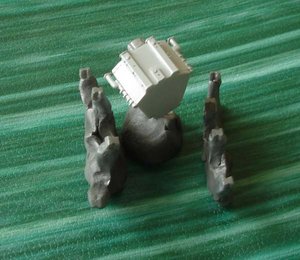

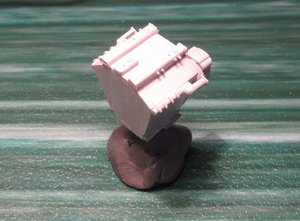

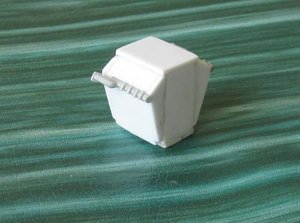

Из эпоксилина сделана имитация крышки цилиндра и для быстроты "отпочкована" смолой в пластилиновых формах.


Вложения:
б30.jpg [ 70.03 КБ | Просмотров: 15966 ]
б29.JPG [ 61.91 КБ | Просмотров: 15966 ]
б22.JPG [ 65.12 КБ | Просмотров: 15966 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 09:18
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1848
Откуда: Химки
Марат, несмотря на твои ворчания(кои я скорее разделяю) по поводу звезды, работа все-равно великолепна!))

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

БТР-80, Звезда, 1:35, конверсия (готово)

БТР-80, Звезда, 1:35, конверсия (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 09:30
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск
Я бы назвал это - левак. Просто не хочу обидеть молодого парня-заказчика.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 15:42
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

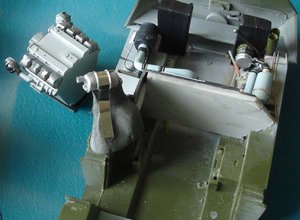

Деталировка продолжается. Я не буду никого, уважаемые коллеги, смущать нижней частью двигателя, поэтому остальные этапы деталировки буду фотать при наложенной верхней частью.


Вложения:
б49.JPG [ 38.88 КБ | Просмотров: 15955 ]
б48.JPG [ 45 КБ | Просмотров: 15955 ]
б47.JPG [ 47.77 КБ | Просмотров: 15955 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 17:26
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

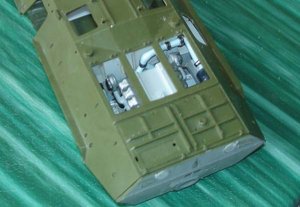

Деталировку по левому борту закончил.


Вложения:
б51.JPG [ 42.68 КБ | Просмотров: 15951 ]
б50.JPG [ 61.45 КБ | Просмотров: 15951 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 22 мар 2011 20:06
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

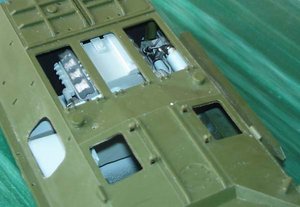

Пришлось ещё доработать левую часть моторного отделения. Затем возьмусь за правую, потом деталирую сам двигатель, установлю его и поставлю позади радиатор. Только после этого - аккумуляторный отсек и далее - боевое отделение.


Вложения:
б52.JPG [ 43.49 КБ | Просмотров: 15948 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 08:54
Не в сети
Аватара пользователя

Зарегистрирован: 20 янв 2011 11:32
Сообщения: 234
Ну ты написал как сделал двигло. А как сделал остальную мелочевку рядом с двиглом?

_________________
Тяжела и не казиста жизнь женатого моделиста.
БТР-80, Звезда, 1:35, конверсия (готово)

http://g.bf3stats.com/pc/h1poGfV8/ZertoRUS.png


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 09:55
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск
Двигатель ещё не закончен. А небольшие узлы и агрегаты настолько просты, что фотать их неловко.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 13:00
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

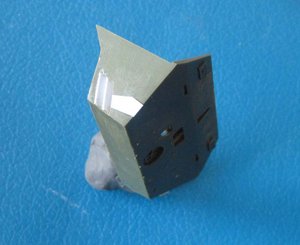

В моделизме, как в Жизни: любую большую проблему можно решить, разбив её на маленькие проблемки, а уж если эти проблемки Вы умудритесь поделить на пробемуськи, то большая проблема уже не кажется такой большой. Любая деталь состоит из геометрических фигур, сделав их отдельно и соединив - получим готовый продукт.
Изготовлена и покрашена очередная деталь правого борта


Вложения:
б53.JPG [ 50.62 КБ | Просмотров: 15936 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 13:24
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

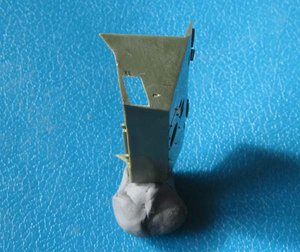

Теперь дорабатываю деталь фольгой.


Вложения:
б54.JPG [ 53.88 КБ | Просмотров: 15934 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 14:03
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск
Деталь установлена.


Вложения:
б55.JPG [ 52.49 КБ | Просмотров: 15930 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 14:31
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1848
Откуда: Химки
йошкар-ола!, тьфу, йорштумедь! тьфу!
короче челюсть отвисла...

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

БТР-80, Звезда, 1:35, конверсия (готово)

БТР-80, Звезда, 1:35, конверсия (готово)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 15:06
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск
:D Ты приколист :D


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 16:48
Не в сети
Аватара пользователя

Зарегистрирован: 20 янв 2011 11:32
Сообщения: 234
Расскажи как делал патрубки, баллоны. И так далее.

_________________
Тяжела и не казиста жизнь женатого моделиста.
БТР-80, Звезда, 1:35, конверсия (готово)

http://g.bf3stats.com/pc/h1poGfV8/ZertoRUS.png


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 19:26
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск
Влад, там столько наворочено... Покажи, что конкретно и я поясню.
Вот очередная деталь. Пошаговое её изготовление по ссылке http://scalemodels.ru/modules/forum/vie ... 30011.html
Если убрать время на фотографирование и интернет - деталь можно сделать за 30-45 минут. При макросъёмке видны косячки, но в нормальном формате деталька среднего уровня, жить можно.


Вложения:
б74.JPG [ 56.28 КБ | Просмотров: 15919 ]
б73.JPG [ 60.58 КБ | Просмотров: 15919 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 23 мар 2011 20:08
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск
Деталь на месте


Вложения:
б75.JPG [ 41.25 КБ | Просмотров: 15916 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 24 мар 2011 17:29
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск

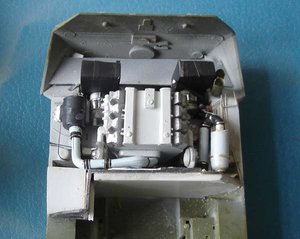

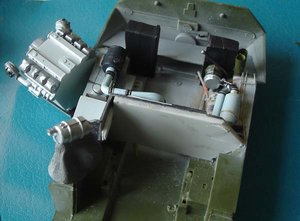

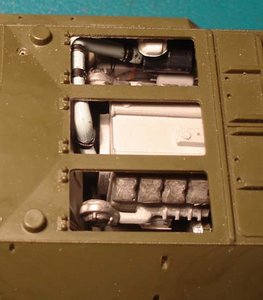

Закончил деталировку правого борта и приступаю к самому двигателю.


Вложения:
б76.JPG [ 46.82 КБ | Просмотров: 15910 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: БТР-80, Звезда, 1:35, конверсия
СообщениеДобавлено: 25 мар 2011 13:05
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4519
Откуда: г. Курск
Продолжаем деталировку двигателя.


Вложения:
б77.JPG [ 56.09 КБ | Просмотров: 15900 ]
Вернуться к началу
