 Заголовок сообщения: MH-60K Night Hawk 1/48
СообщениеДобавлено: 27 апр 2010 01:24
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 26 апр 2010 11:26
Сообщения: 492
Начну и я тему по Найт Хоку.

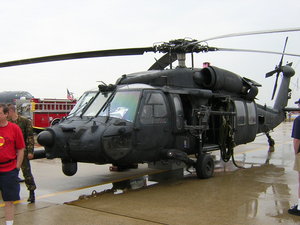

Строить буду вот такой:
2nv8ad5.jpg [ 332.22 КБ | Просмотров: 10890 ]

Машина 160ого SOAR

В ролях:
Набор Italeri MH-60K
Набор Academy HH-60G
Смола Cobra Company
Травление Eduard
и много-много скретчбилда....

Процесс сфоткать не смог - поздновато. Выложу завтра вечером.

Из полезного: нашел реальную инструкцию по эксплуатации UH-60
UH-60, инструкция
13 МВ, 837 страниц 8) Пусть пока здесь полежит.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 27 апр 2010 06:40
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1838
Откуда: Химки
ну что ж полезная штука, инструкция))) клеим строим, изучаем и улетаем;)
а так конечно, ждем фоток!!!!

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

MH-60K Night Hawk 1/48

MH-60K Night Hawk 1/48


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 28 апр 2010 01:10
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 26 апр 2010 11:26
Сообщения: 492
Поехали....

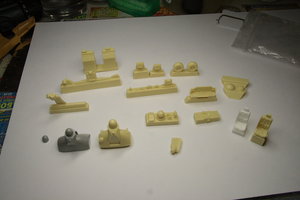

Общий вид на смолу. Качество клевое. Кое где попадаются пузырьки, но не особо критично.
Хорошо видна разница между штатным носом с радаром и смоляным.
Белое кресло - отлитый мной дубликат (недоложили собаки). Бронеплиты на них судя по всему придется срезать.
Комментарий к файлу: Смола
mh60k_0.JPG [ 110.34 КБ | Просмотров: 10879 ]

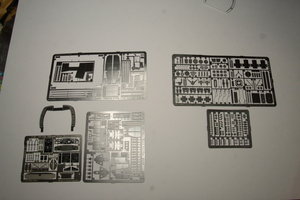

Эдиковские наборы травла. Слева интерьер, справа - экстерьер. Травло на Пейв Хок так что в работу пойдет не все, но большинство.
Комментарий к файлу: Травло
mh60k_1.JPG [ 152.33 КБ | Просмотров: 10879 ]

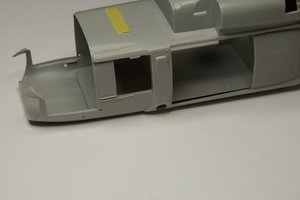

Работа по фюзеляжу:
1) вырезана дверь по правому борту. Думаю буду делать его вообще без дверей - летают так довольно часто.
2) срезан нос для установки смолы
видны основные проблемы со штатным полом - огроменные щели по 1.5-2мм с каждого борта. Это основной аргумент за изготовление десанта практически снуля. С потолком обстановка не лучше - придется конкретно поскретчбилдить да и потравить.
Комментарий к файлу: Фюзеляж+пол
mh60k_2.JPG [ 81.75 КБ | Просмотров: 10879 ]


Заготовка для задней переборки. Профильный шаблон рулит!
Правда после изучения инструкции дверные проемы будут уменьшены по ширине на 3 мм., соответственно переборку тоже придется делать заново. Зато потренировался.
Комментарий к файлу: Задняя переборка, beta-версия
mh60k_3.JPG [ 80.95 КБ | Просмотров: 10879 ]

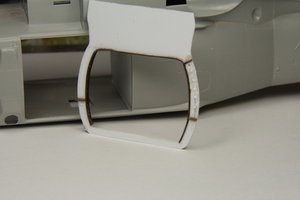

Первая версия задней переборки в которой я промазал с радиусами вследствии чего получились щели. Решил не выбрасывать а попробовать сделать тавр.
Комментарий к файлу: Задняя переборка, alpha-версия
mh60k_4.JPG [ 85.62 КБ | Просмотров: 10879 ]

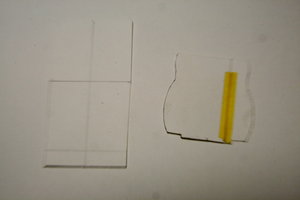

Выкройки под пол и переборку из чертежной бумаги. Лучше так, чем переводить пластик.
Комментарий к файлу: Выкройки
mh60k_5.JPG [ 97.44 КБ | Просмотров: 10879 ]

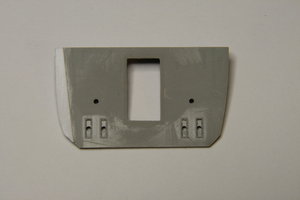

Работа по полу кокпита:
1) спилена приборная консоль по центру для замены на смолу
2) добавлен кусок пластика по правому борту (вот такая была щель)
3) спилена передняя часть для нормальной стыковки с носовой смолой.
Комментарий к файлу: Пол кокпита
mh60k_6.JPG [ 82.14 КБ | Просмотров: 10879 ]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 28 апр 2010 06:50
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1838
Откуда: Химки
да смоляной набор рулит!!!
да и наборчик травла, как на все мои модели вместе взятые, некислый такой))))

переборки классно получились))) а как при использовании шаблона решал проблему "ступенек"?

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

MH-60K Night Hawk 1/48

MH-60K Night Hawk 1/48


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 28 апр 2010 11:01
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 26 апр 2010 11:26
Сообщения: 492
Цитата:
как при использовании шаблона решал проблему "ступенек"?

Обводишь карандашиком, а потом им же аккуратненько по внешнему краю обводишь плавную кривую.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 28 апр 2010 11:29
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1838
Откуда: Химки
ага... ну да.... геометрия... соединять вершинки углов))))

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

MH-60K Night Hawk 1/48

MH-60K Night Hawk 1/48


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 18 июл 2011 18:32
Не в сети
Аватара пользователя

Зарегистрирован: 11 апр 2011 21:42
Сообщения: 89
Откуда: МО.г.Мытищи
Треба продолжения :!: После кина "Black Hawk Down", обожаю этот верт =)

_________________
MH-60K Night Hawk 1/48


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 18 июл 2011 18:49
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 26 апр 2010 11:26
Сообщения: 492
С продолжением тяжело 8(
Там много пилить нада, особенно внутри, а со временем пока швах 8(


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 18 июл 2011 18:59
Не в сети
Аватара пользователя

Зарегистрирован: 11 апр 2011 21:42
Сообщения: 89
Откуда: МО.г.Мытищи
Эх, со временем это да, главный ресурс после самой модели.

_________________
MH-60K Night Hawk 1/48


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 18 июл 2011 20:46
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Красиво работаешь, Максим.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 18 июл 2011 20:50
Не в сети
Site Admin
Аватара пользователя

Зарегистрирован: 26 апр 2010 11:26
Сообщения: 492
Цитата:
Красиво работаешь, Максим.

Спасибо, Марат. Только стройка эта - старая 8( Пока лежит в долгом ящике.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: MH-60K Night Hawk 1/48
СообщениеДобавлено: 18 июл 2011 20:55
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
От этого Красоты не уменьшилось :D
