Всё началось с того, что я прописался на Скале и обнаружил ГБ по вертолётам...
У меня в коробках были Мо-8 и -26, но я посчитал, что это уже набило оскомину и стал искать прототип для самоделки. Обнаружив Як-24, влюбился в него и понеслось...
Нашёл чертежи и хорошие, детализированные фото. Строить решил из подручных материалов (альтернативы не было). Подвёл под масштаб и склеил чертёж. Это материалы, из которых строю модель.1.JPG


Последний раз редактировалось Марат 21 июл 2014 14:33, всего редактировалось 3 раз(а).

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 02:51
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

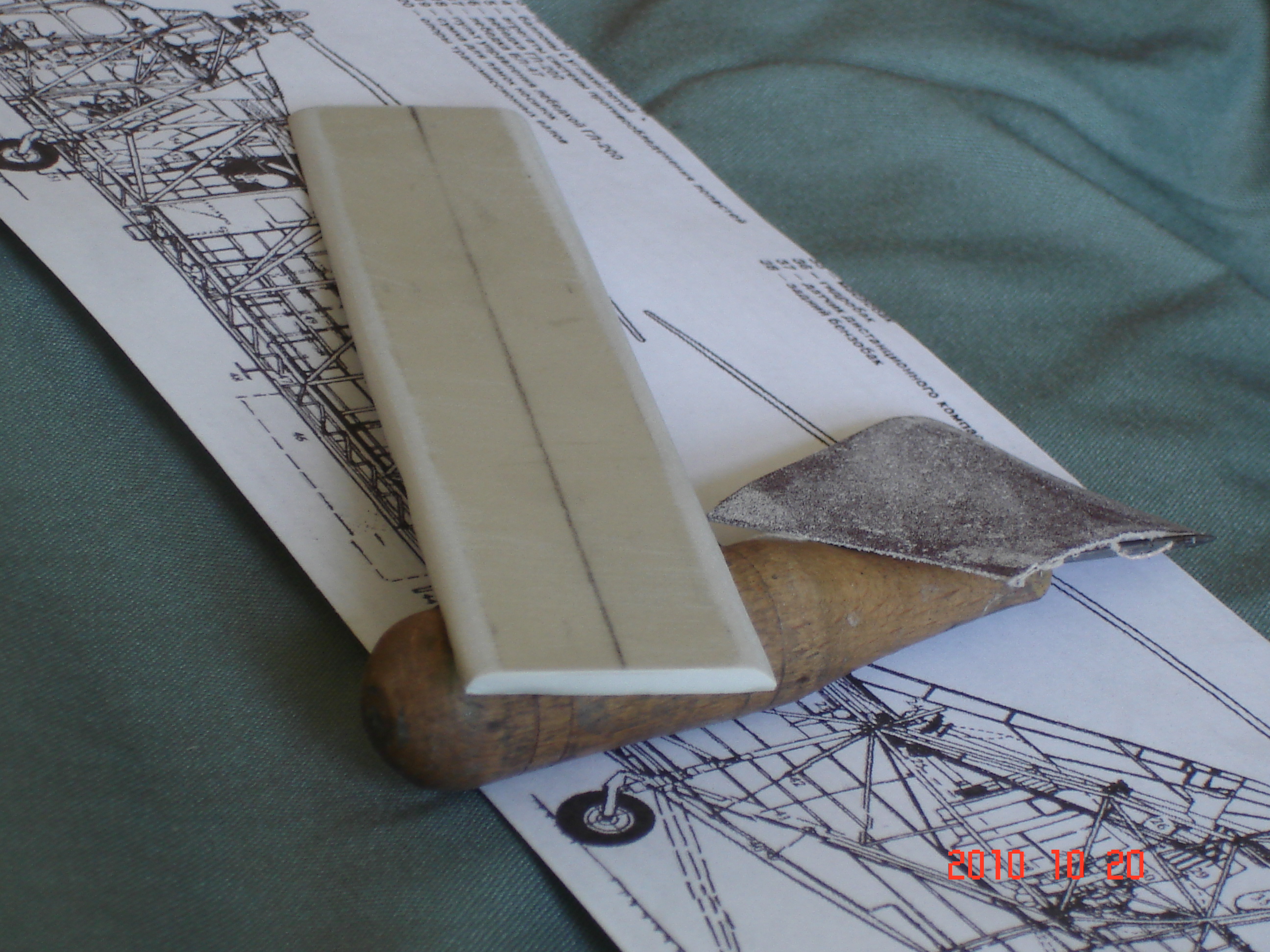

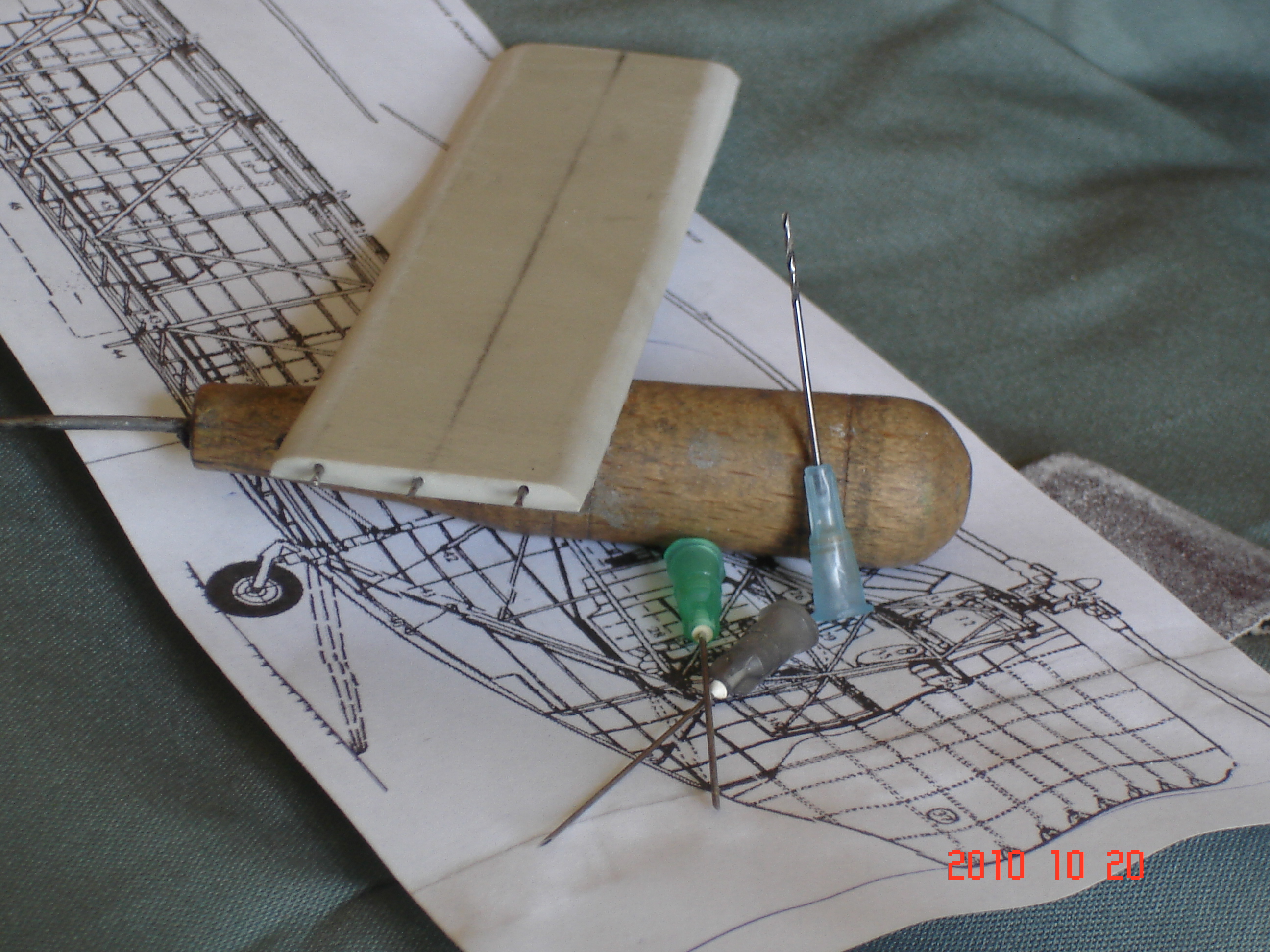

За основу взял боковой разрез Яка, подвёл по размерам (высота грузовой кабины, длина ф-жа). Вырезал шилом деталь пола грузовой кабины (впереди с запасом, в корме - по начала изгиба нижней части ф-жа). Проверил угольником углы, округлил наждочкой боковые части Комментарий к файлу: Просверлил отверстия и приклеил суперклеем иглы. Буду наращивать пол в корме с закруглением.
5.JPG [ 2.04 МБ | Просмотров: 12060 ]


Вложения:
4.JPG [ 2.08 МБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 02:57
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

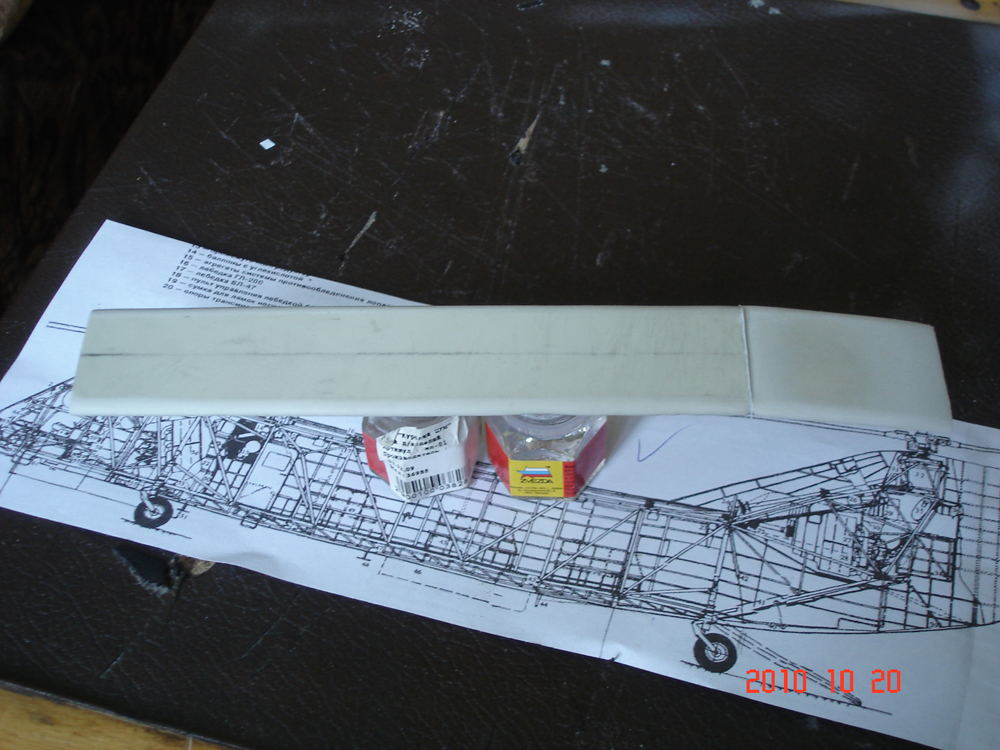

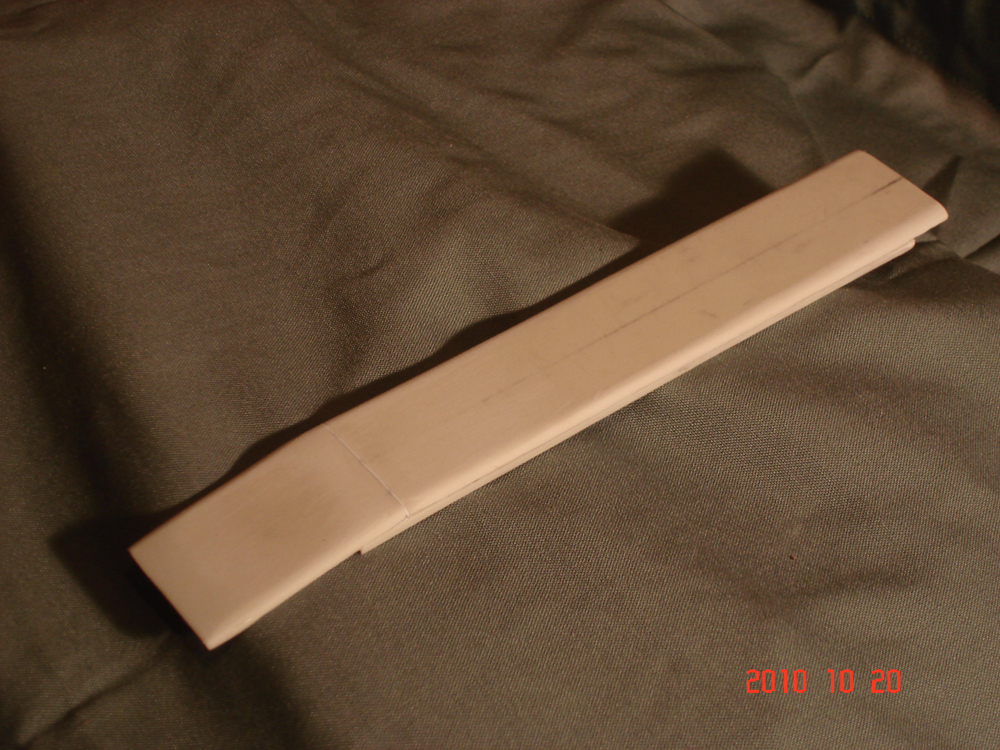

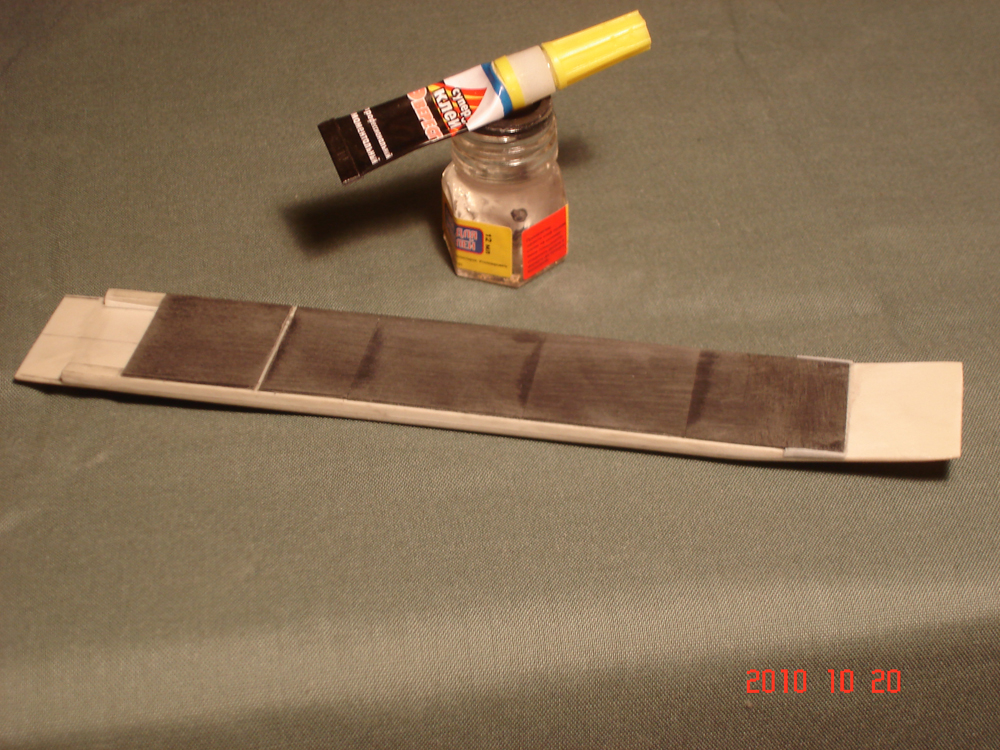

Склеил обе части днища, усилил полосками пластика.


Вложения:
в.jpg [ 711.53 КБ | Просмотров: 12060 ]
б.jpg [ 674.7 КБ | Просмотров: 12060 ]
а.jpg [ 546.31 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:00
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

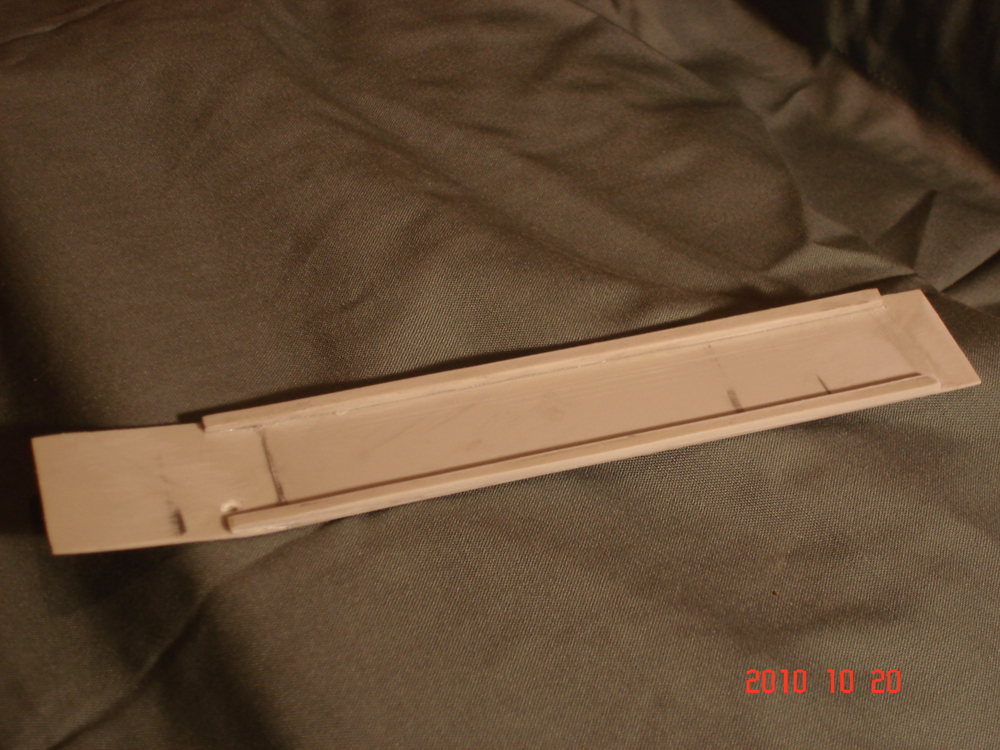

Используя пластик от упаковок дисков положил пол. Оставил ступеньку по 1 мм. с каждого борта для установки бортов и щель впереди - для переборки между грузовой кабиной и двигательным отсеком. Клеил суперклеем, т.к. модельный клей не берёт. Кусочками пластика закрыл щель между полом и основанием на изгибе в корме.


Вложения:
а.jpg [ 679.52 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:05
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

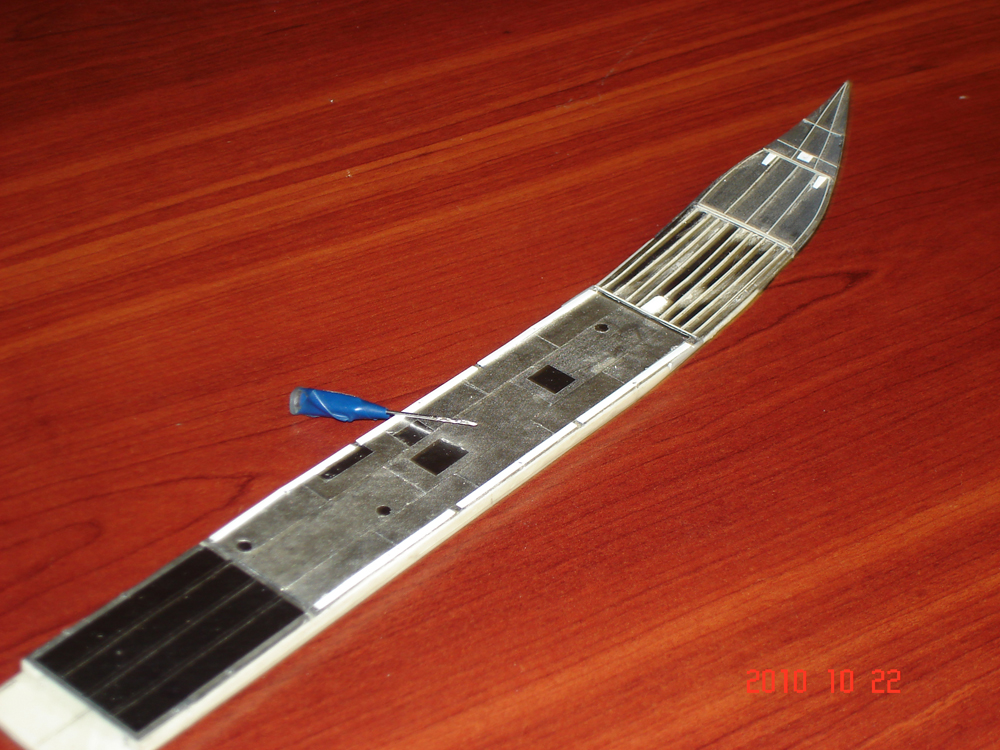

Пол обклеиваю сигаретной фольгой на ПВА. Силовые элементы кормы из тянутого литника. Лючки на полу - фольга-самоклейка


Вложения:
б.jpg [ 655.82 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:08
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

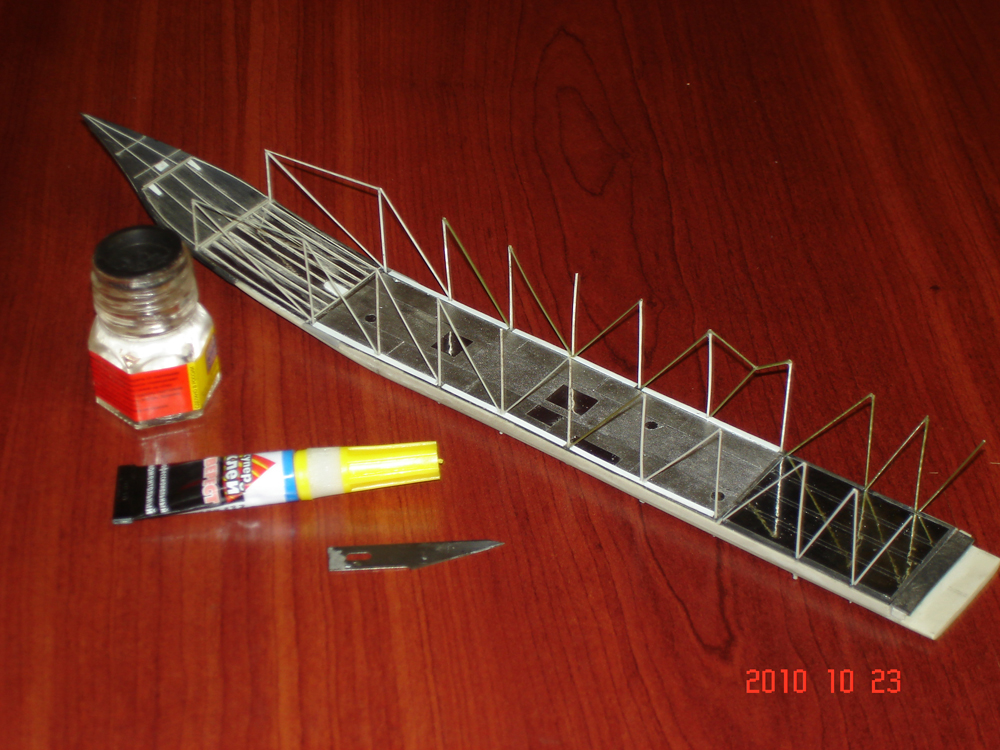

Из тянутого литника изготовил силовой каркас грузового салона


Вложения:
в.jpg [ 599.65 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:10
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

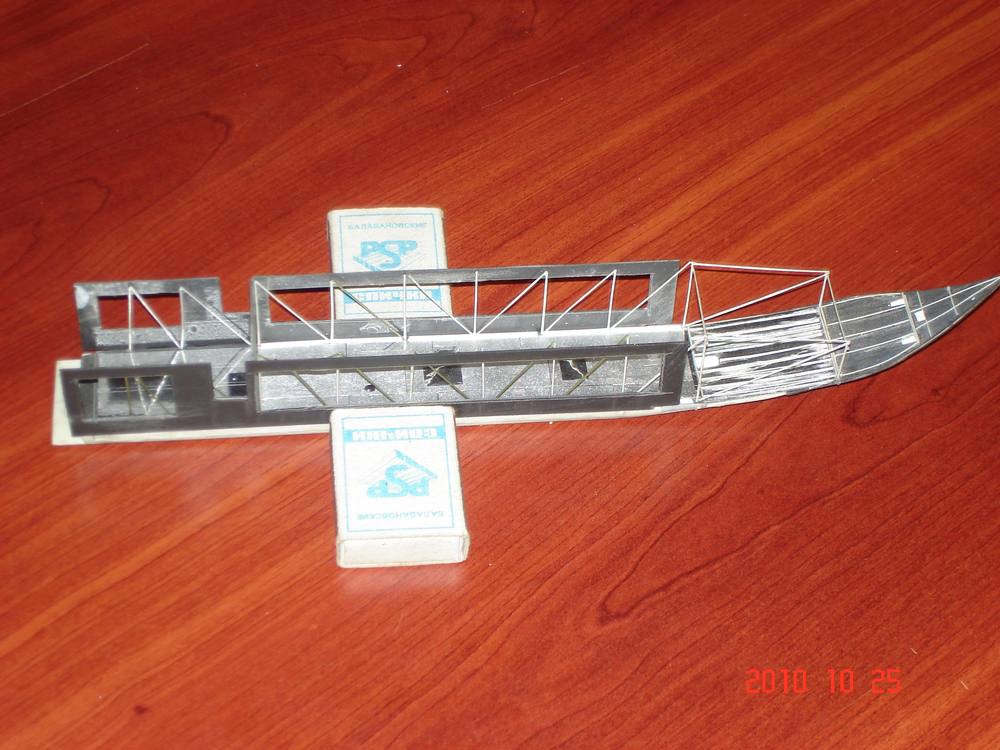

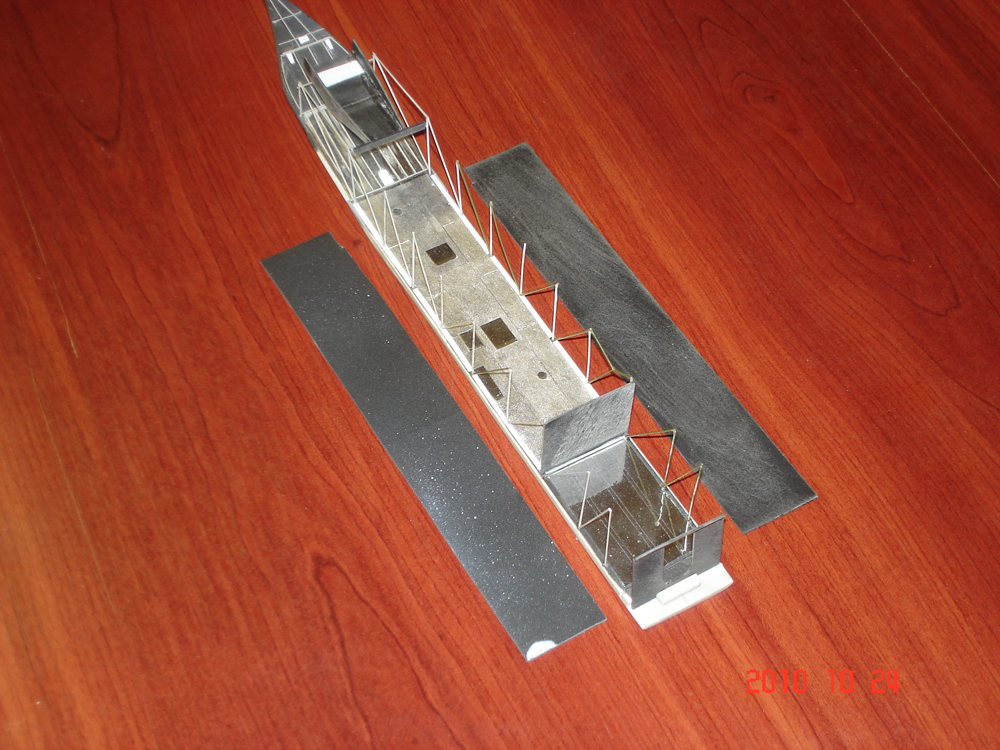

Сделал две перегородки и иммитировал кожух заднего двигательного отсека, чтоб не пусто было. Рядом лежат две заготовки для боковых панелей


Вложения:
г.jpg [ 710.53 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:15
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

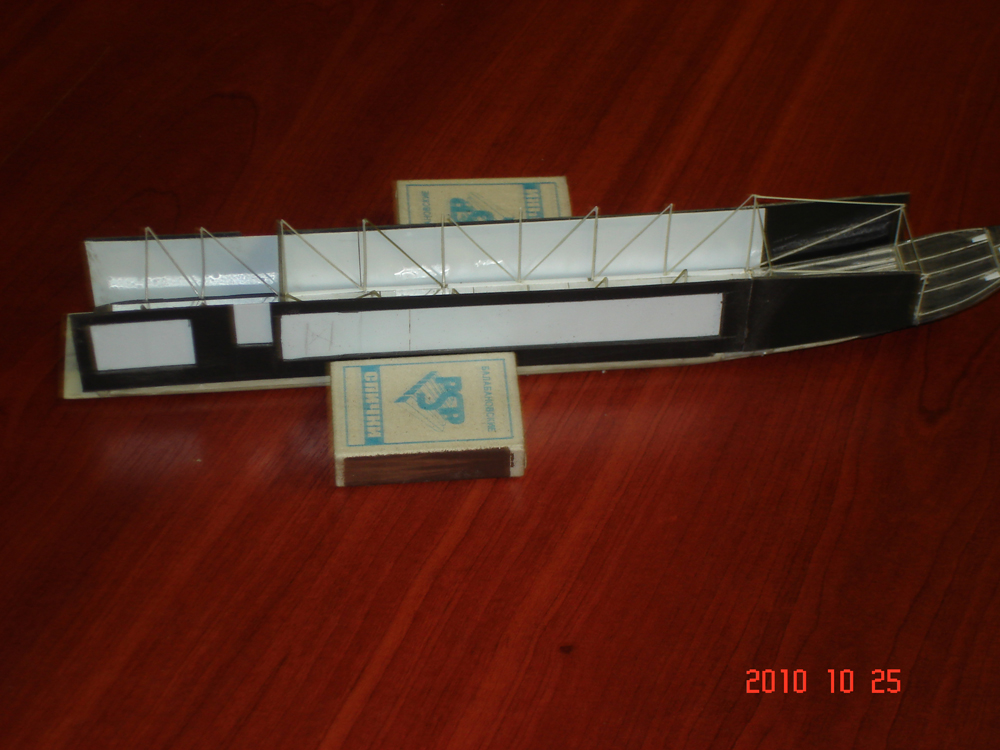

В боковых панелях прорезал места для цельных кусков прозрачного пластика от тех же упаковок CD. Также для отверстия иллюминаторов и проёмов с сеткой. Просверлил отверстия для горизонталных опор стоек шасси.


Вложения:
а.jpg [ 729.19 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:17
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Приклеил суперклеем изнутри полоски доширака и увеличил длину боковин в корме.


Вложения:
б.jpg [ 449.91 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:19
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Вырезал иллюминаторы, окна, вентиляционные проёмы и отверстия выхлопных патрубков в корме.


Вложения:
в.jpg [ 417.02 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:24
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

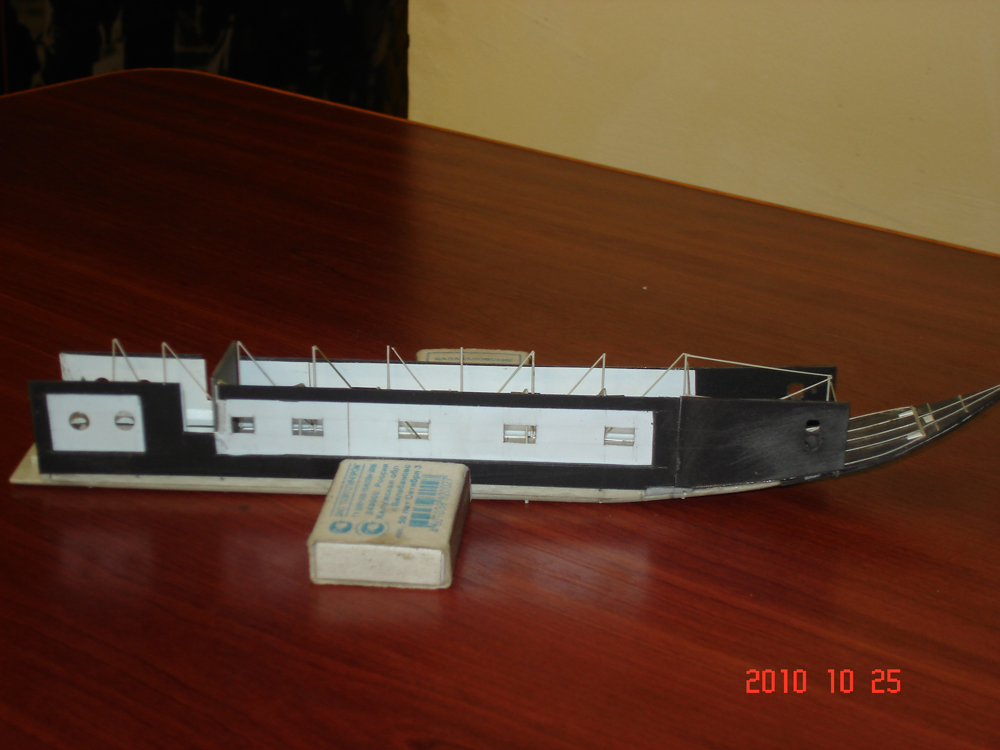

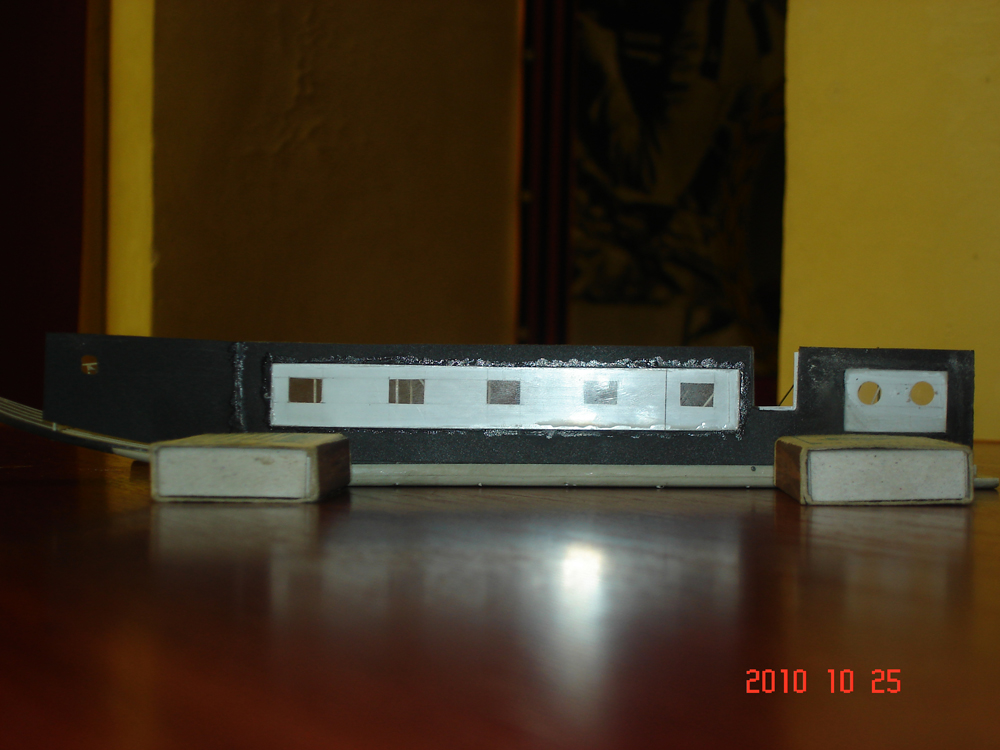

Вырезал из прозрачной крышки CD-дисков шилом с большой осторожностью и запасом заготовки стёкол. Потом долго и нудно подводил под размер оконных проёмов и на щелчок устанавливал. Проклеил с большой осторожностью по периметру суперклеем, постоянно прижимая "стекло" к дошираку, чтоб не затёк клей.


Вложения:
а.jpg [ 405.07 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:28
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

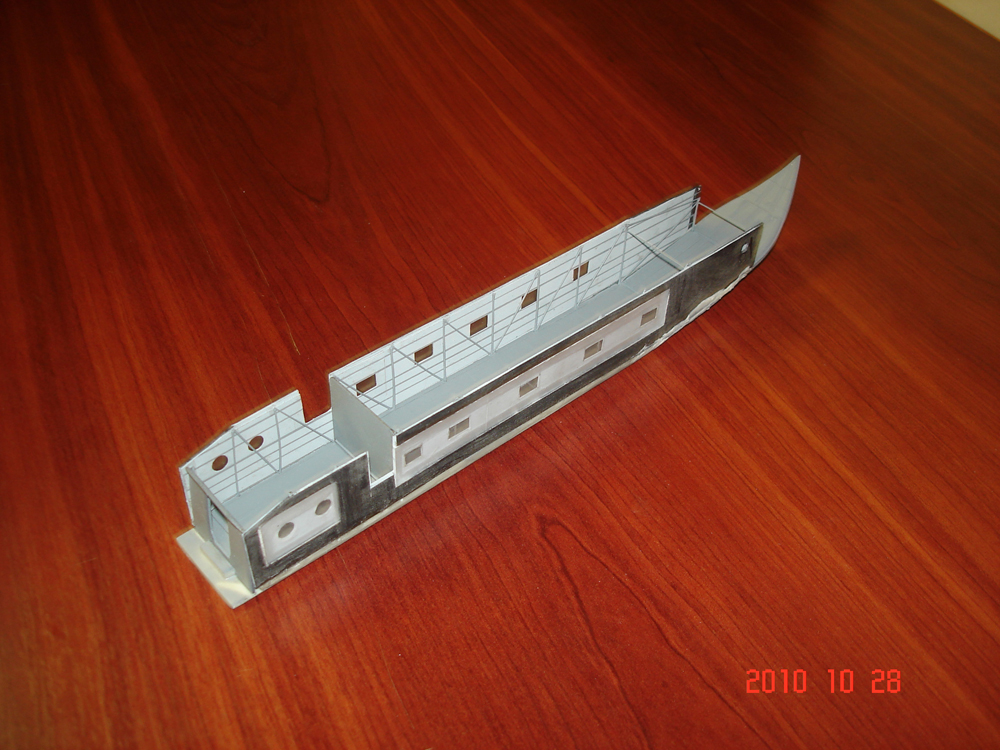

Покрасил пол, перегородки и боковины. Синей изолентой наложил трафарет и задул под цвет пола элементы каркаса на боковинах. Склеил борта.


Вложения:
б.jpg [ 599.38 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:31
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

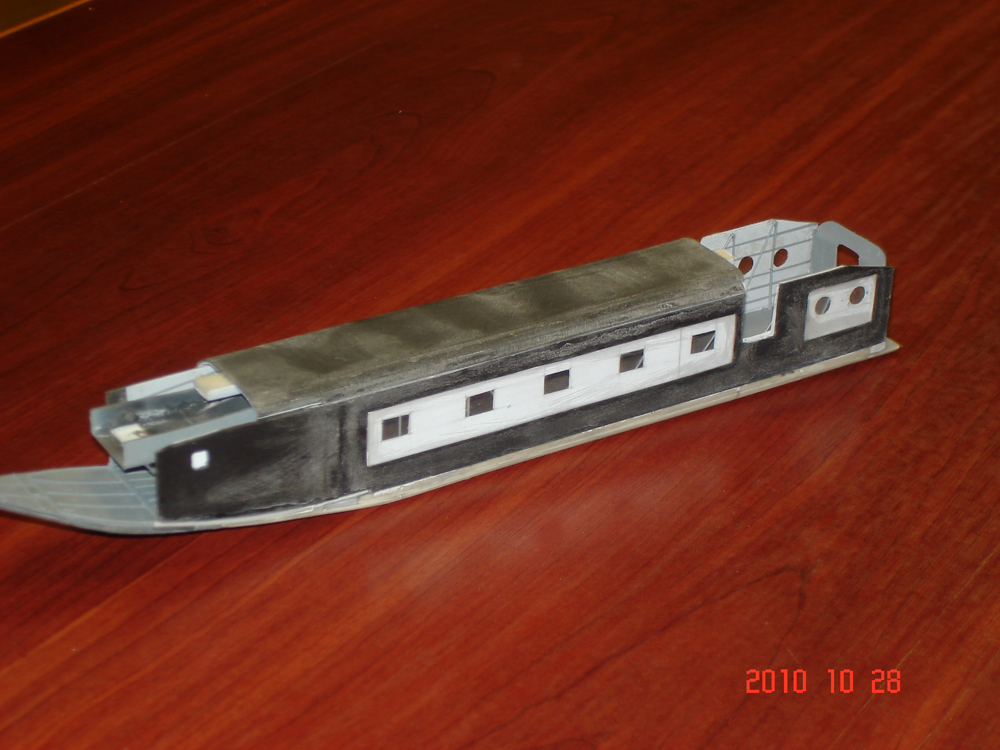

Из сиди-пластика соорудил крышу и установил по месту


Вложения:
в.jpg [ 492.98 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:34
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

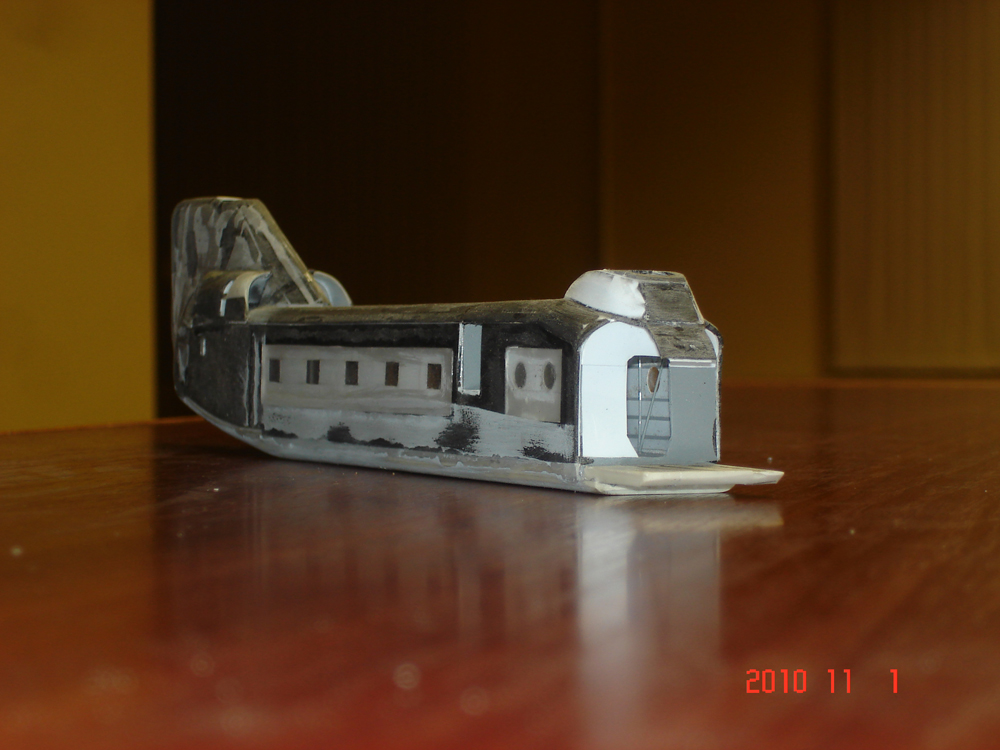

Из того же материала "слепил" кормовую часть и воздухозаборники


Вложения:
а.jpg [ 528.81 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:37
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

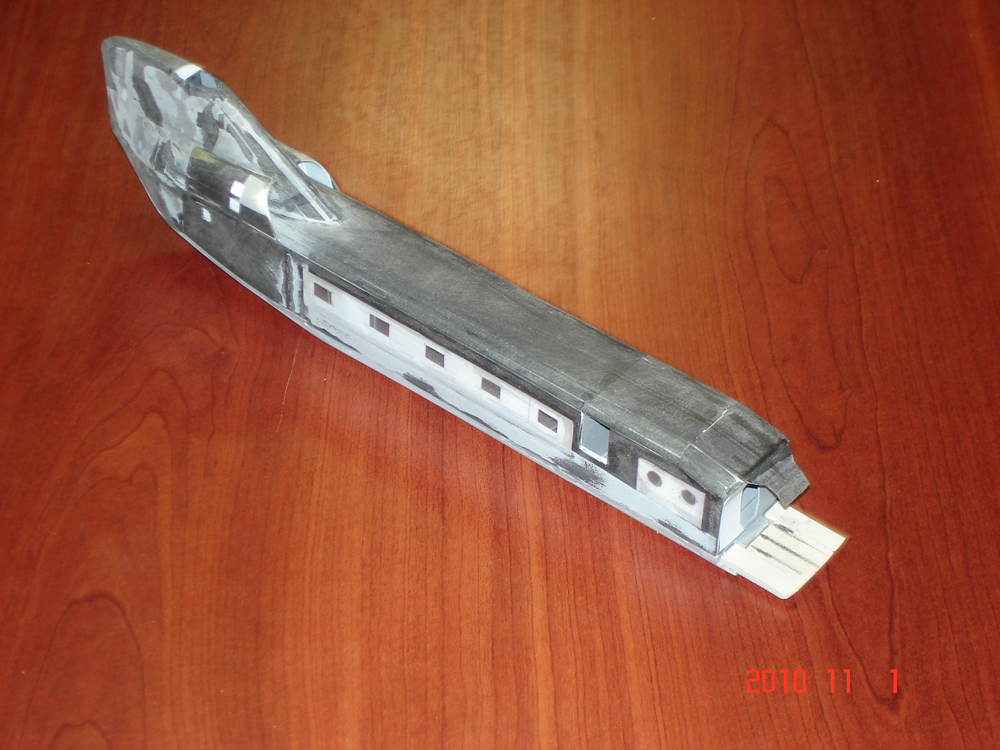

Закончил переднюю верхнюю часть


Вложения:
б.jpg [ 603.69 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:39
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Соорудил капот переднего редуктора


Вложения:
в.jpg [ 405.95 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:42
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Закончил нижнюю носовую часть, обазначил на время фару, сделал нишу для буксирного устройства и пол в кабине (основа).


Вложения:
а.jpg [ 490.63 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:48
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

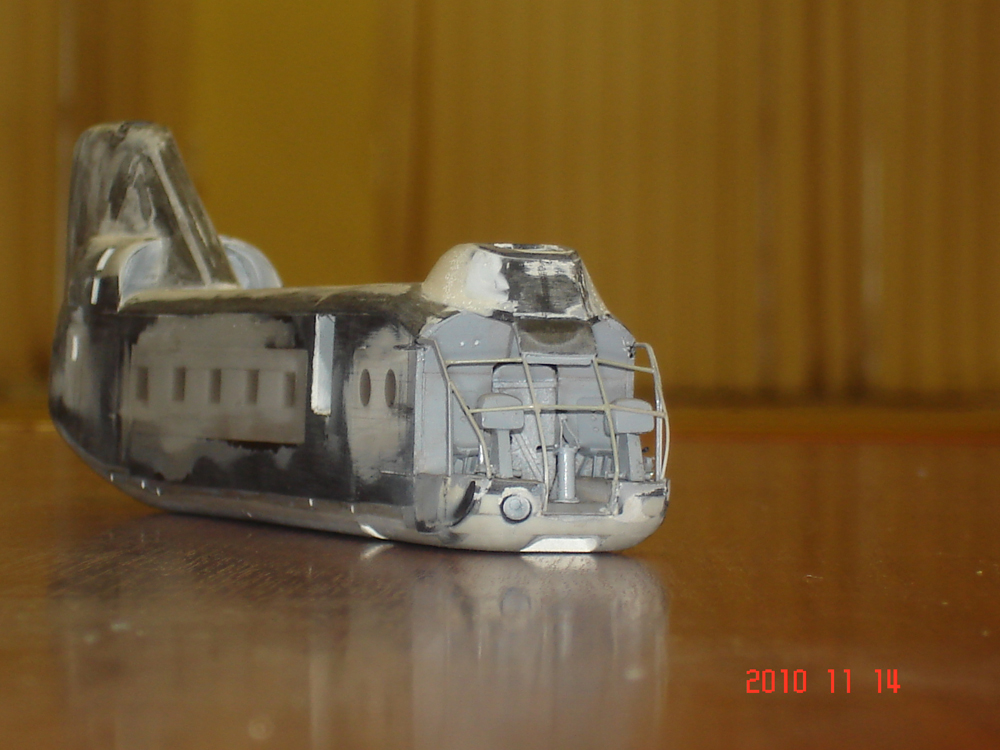

Оборудовал кабину пилотов и установил оконную раму из тянутого литника квадратного сечения


Вложения:
б.jpg [ 445.86 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 03:58
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

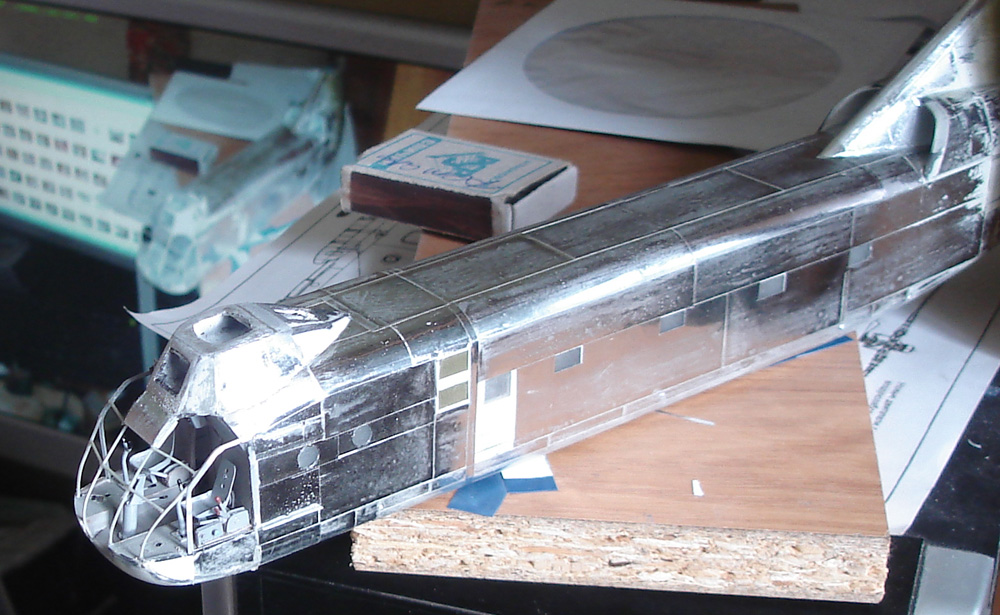

Обклеил самоклейкой фюзеляж, в вентиляционные проёмы установил рамы с сеикой от чая "Липтон"


Вложения:
image.jpg [ 251.75 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 04:06
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

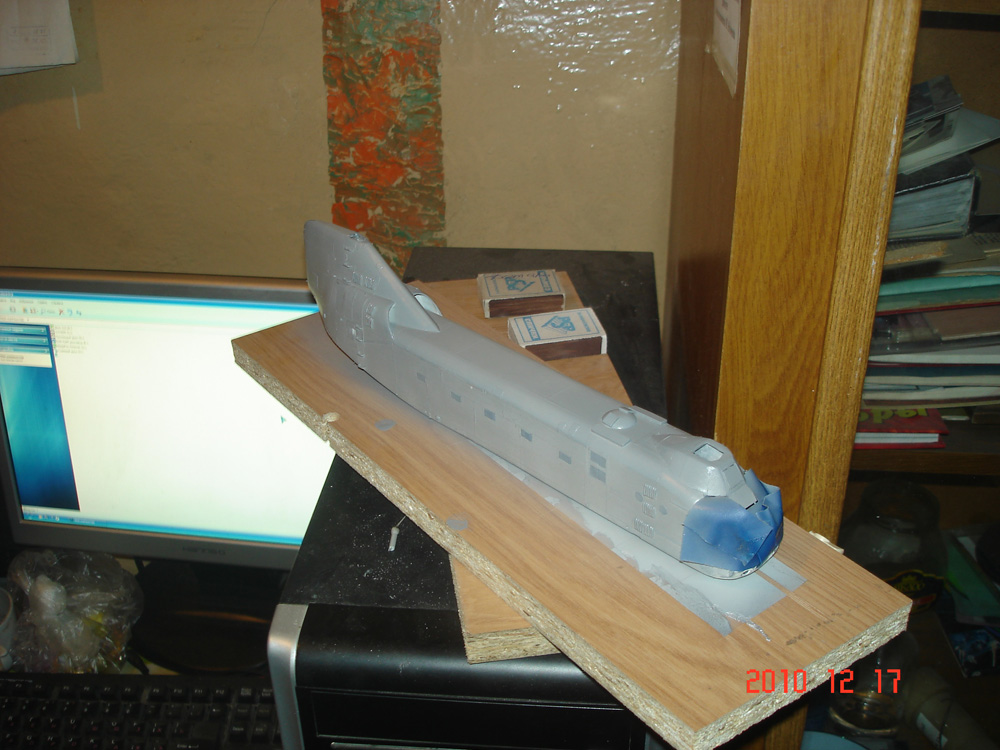

Деталировал ф-ж и загрунтовал


Вложения:
в.jpg [ 232.03 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 04:11
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

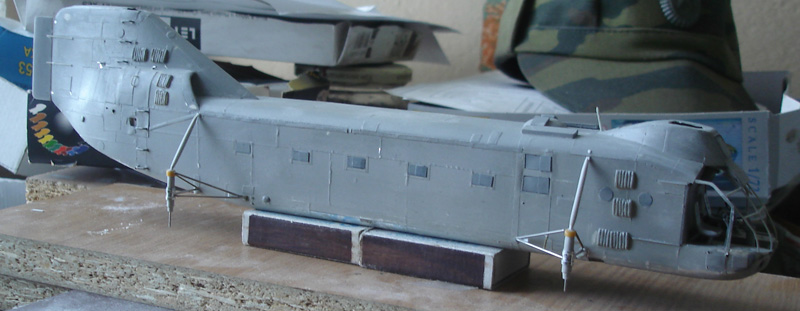

Сделал стойки шасси из вязальной спици, иголок, трубочек уховёрток и тянутого литника


Вложения:
212.JPG [ 100.89 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 04:16
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

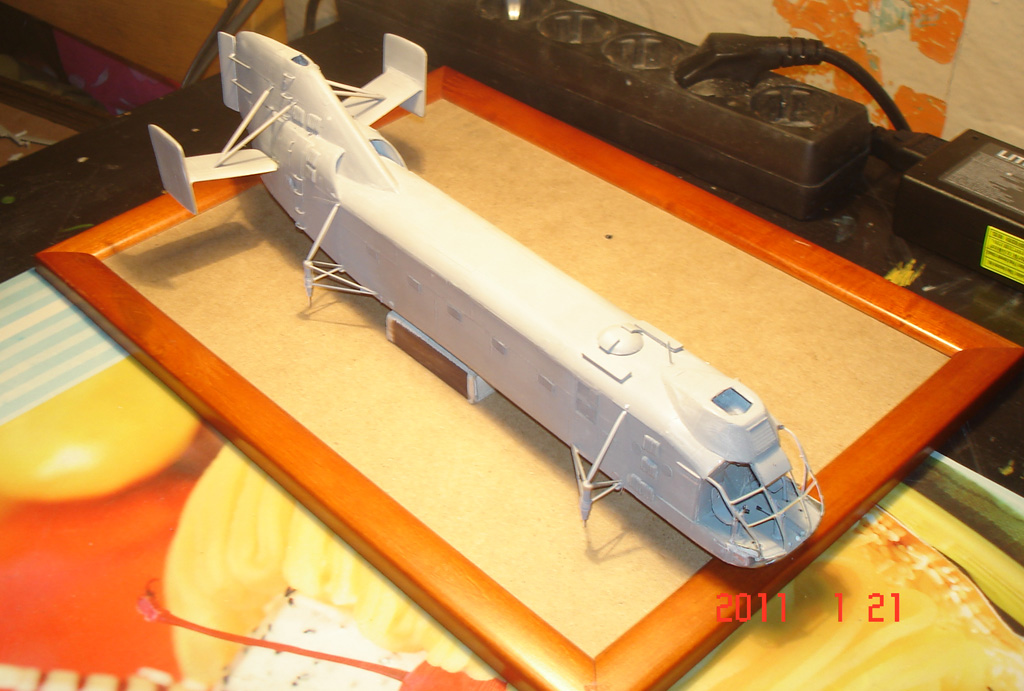

И клавиатурного пластика слелал оперение, из зубочисток и тянутого литника - подкосы


Вложения:
234.JPG [ 244.19 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 04:25
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
После покраски, пришлось снести старые жабры и сделать новые


Вложения:
265.JPG [ 272.79 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 04:27
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

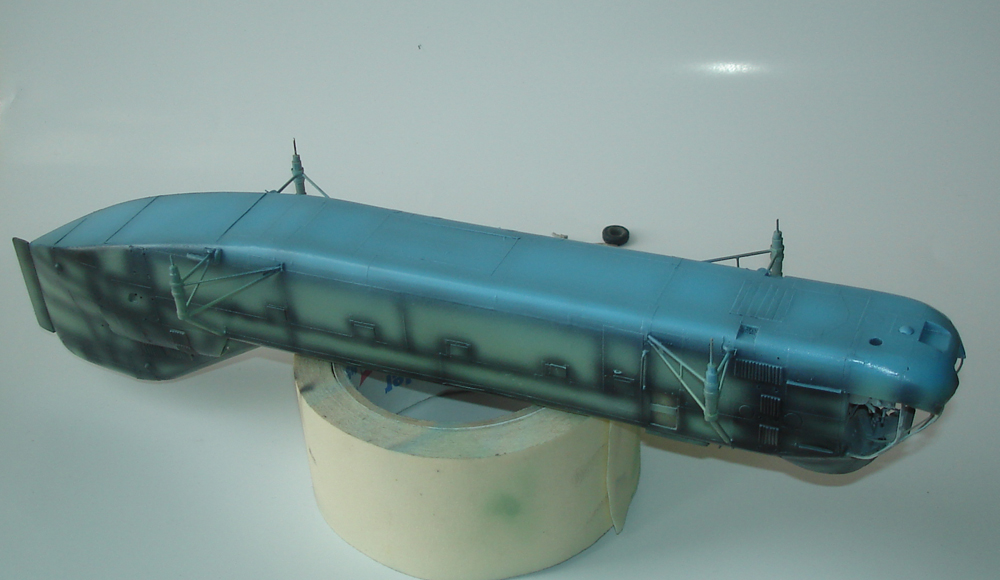

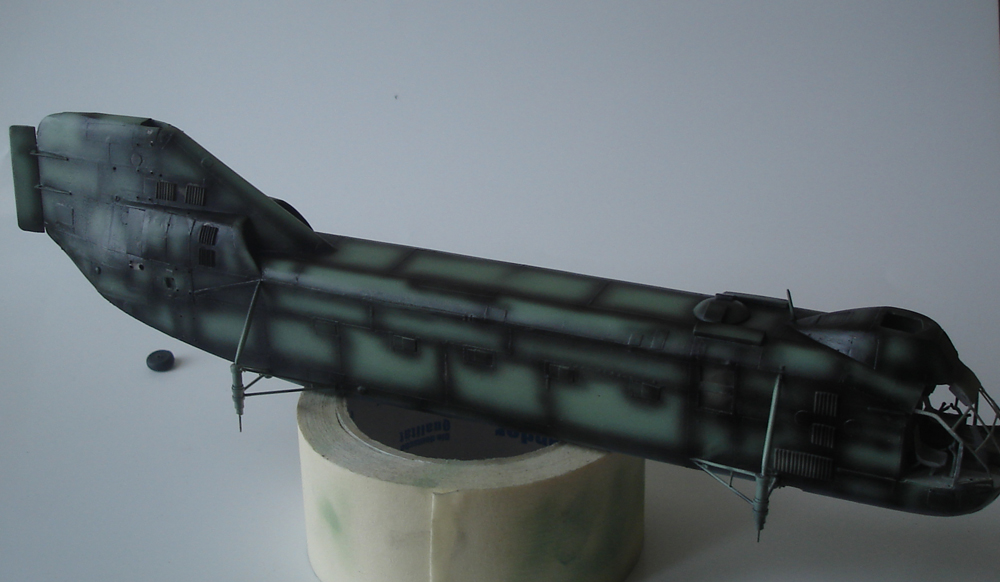

Второй раз на этой модели сделал прешейдинг


Вложения:
279.JPG [ 320.36 КБ | Просмотров: 12060 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Як-24, 1:72, самоделка
СообщениеДобавлено: 12 фев 2011 04:28
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

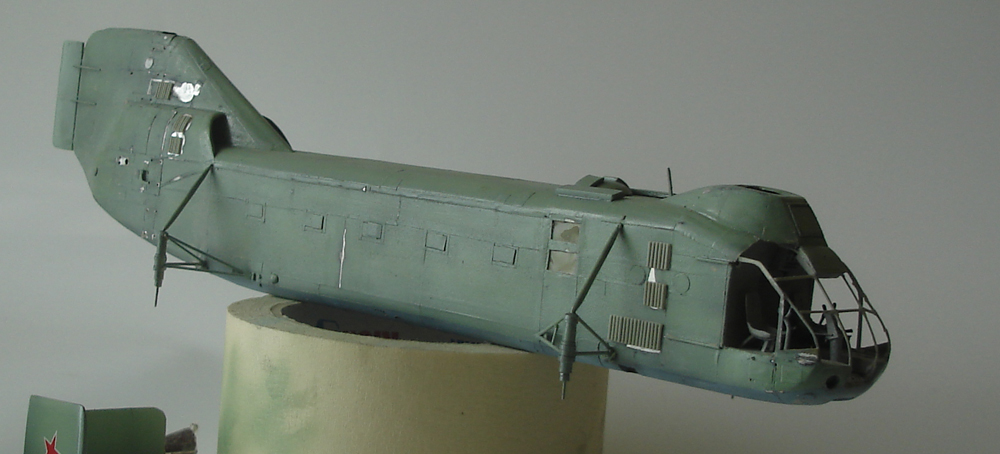

Второй раз красил низ, изменив оттенок на более глубокий голубой.


Вложения:
280.JPG [ 334.65 КБ | Просмотров: 12060 ]
