 Заголовок сообщения: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 23 дек 2016 21:10
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
В руки попала парочка этих самолетов.
Начал сборку одного из них.
Собственно говоря на руках- классическая Hasegawa, с аккуратной, четкой расшивкой, местами требующей исправления.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Из дополнений - фототравление от Эдуарда и пара смоляных движков. Вакушный фонарь и маски у меня пока отсутствуют.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Ну и самое главное, посчастливилось найти отличную книгу по этим самолетам. правда все на японском языке.
Помимо фотографий самолетов в ней есть схематические чертежи узлов и механизмов. цветные фотографии музейного экспоната и подробные чертежи в непонятном масштабе.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

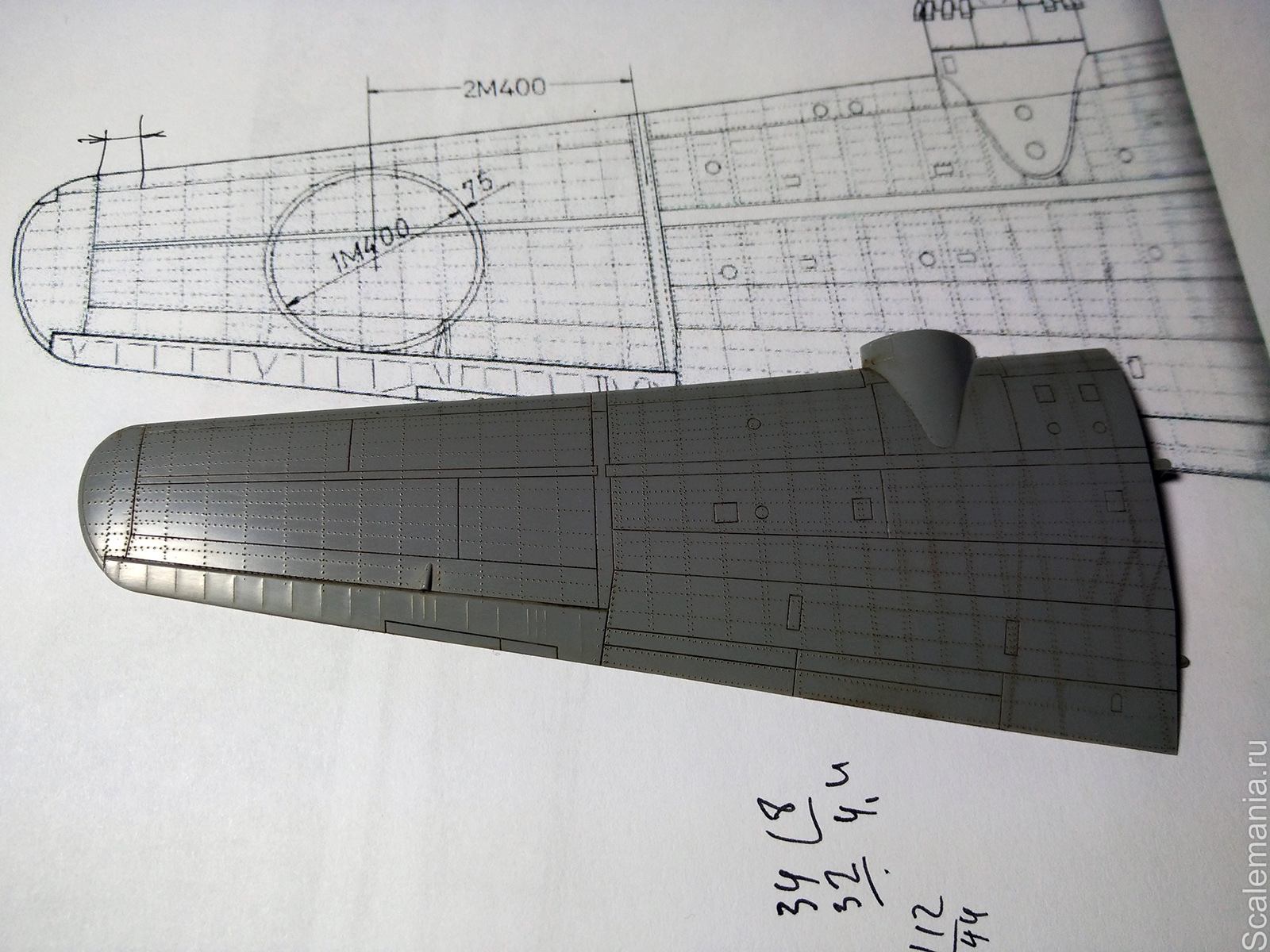

Первым делом занялся крылом. Накатывал клепку.
Стандартный в таких случаях набор вспомогательных инструментов и терпения на час. Клепка накатана только на верхней части обоих консолей крыла. Для проверки клепки - поверхность залил темной смывкой. Перед грунтовкой все уберется уайтспиртом.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Уже разглядывая результаты клепки заметил неточность в нанесении расшивки около выштамповки движка. Возможно переделаю. Но неточность не критичная. Не уверен, что это будет на столько бросаться в глаза.

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 23 дек 2016 23:52
В сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4512
Откуда: г. Курск
Успехов в проекте, Вадим!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 26 дек 2016 16:17
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
спасибо, Марат!

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 27 дек 2016 21:51
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
Работы над моделью пока чисто подготовительные.
Изучил чертежи, наметил что необходимо подправить в расшивке фюзеляжа до накатывания клепки.
Лишнее залил жидкой шпаклевкой. Очень удобно. Правда, помогает избавится только от царапин или неглубокой расшивки, но в моем случае, старая хася блещет именно такой поверхностью.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Пока сохнет шпаклевка занялся стачиванием задней кромки консолей крыла.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Не удержался и попробовал окрасить цилиндры движка восковыми красками. Результат спорный.
На переднем плане сталь, на заднем железо.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 28 дек 2016 16:01
Не в сети
Аватара пользователя

Зарегистрирован: 25 дек 2016 07:56
Сообщения: 14
Откуда: Иркутск
Это жидкая шпаклевка на 3-м фото? В последнее время остро ощутил необходимость в такой... Той же Mr. Hobby в черной упаковке крайне недоволен - и усадка сильная, и тонким слоем не держится, выкрашивается при обработке, мелкую расшивку ей толком не зашпаклюешь, а вот эту бы попробовал.
А цилиндры-то алюминиевые на прототипе? Мне больше нравятся на переднем плане, как-то более естественно для алюминия на мой взгляд.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 28 дек 2016 16:13
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
Да Артем, привет, на 3-ем фото она.
У нас она периодически продается в парочке магазинов. И отправить не проблема, только я бы не стал рисковать с отправкой зимой.
Так еще бы порекомендовал Green Patty. Она дает наименьшую усадку из всего что я попробовал, но совсем не жидкая, да и не купить ее у нас, практически.
Что касается окраски цилиндров - да, соглашусь, окраска цветом "стали" больше напоминает необходимое (на фото прототипа цилиндры очень напоминают окисленный алюминий), но если сегодня вечером после 24-х часовой сушки, краска будет оставаться на пальцах - все смоется и перекрасится нормальными металликами.

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 18 янв 2017 10:45
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
Не подумайте, проект не заброшен.
Работы по нему ведутся вдумчиво и неторопливо.

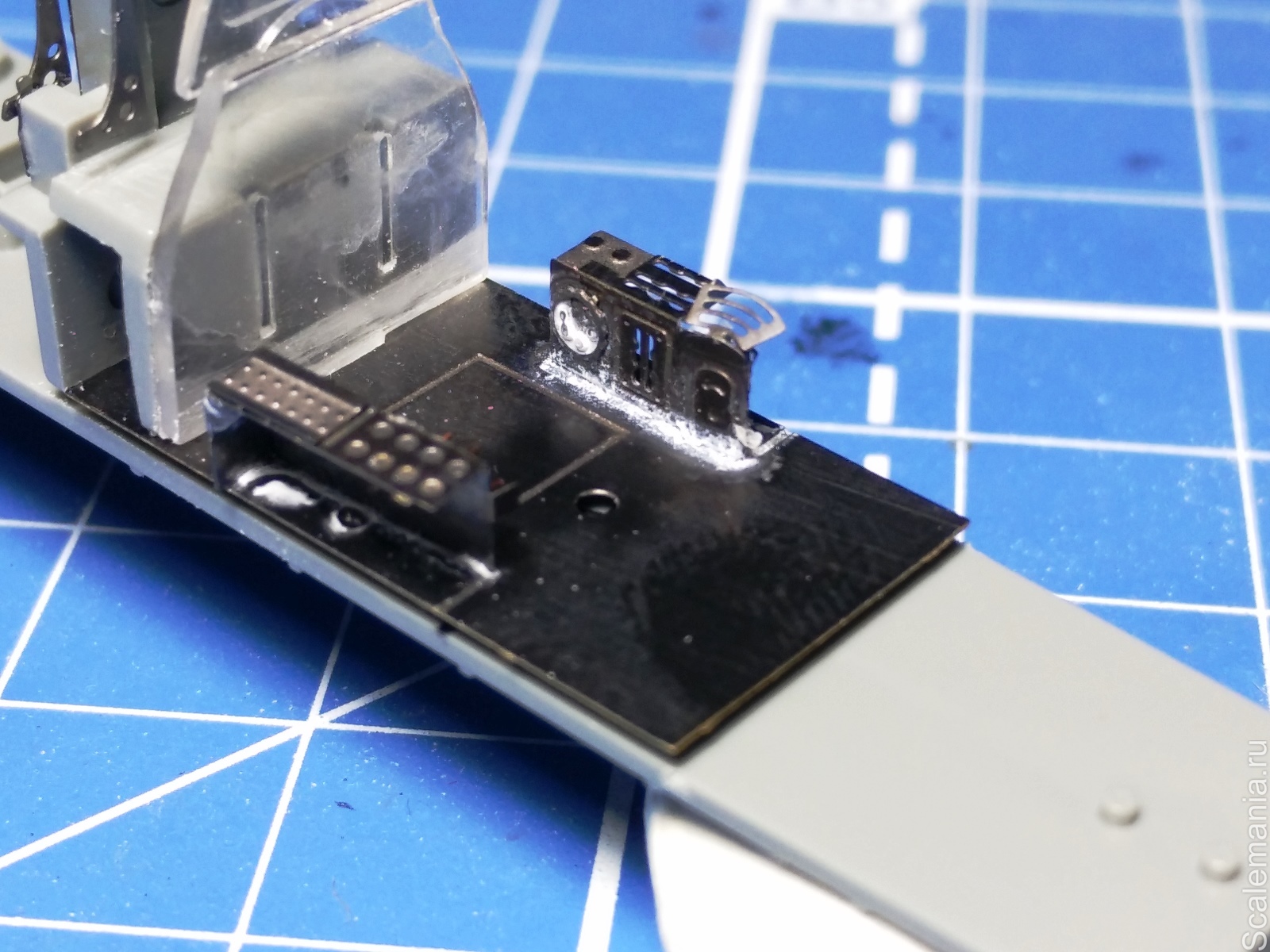

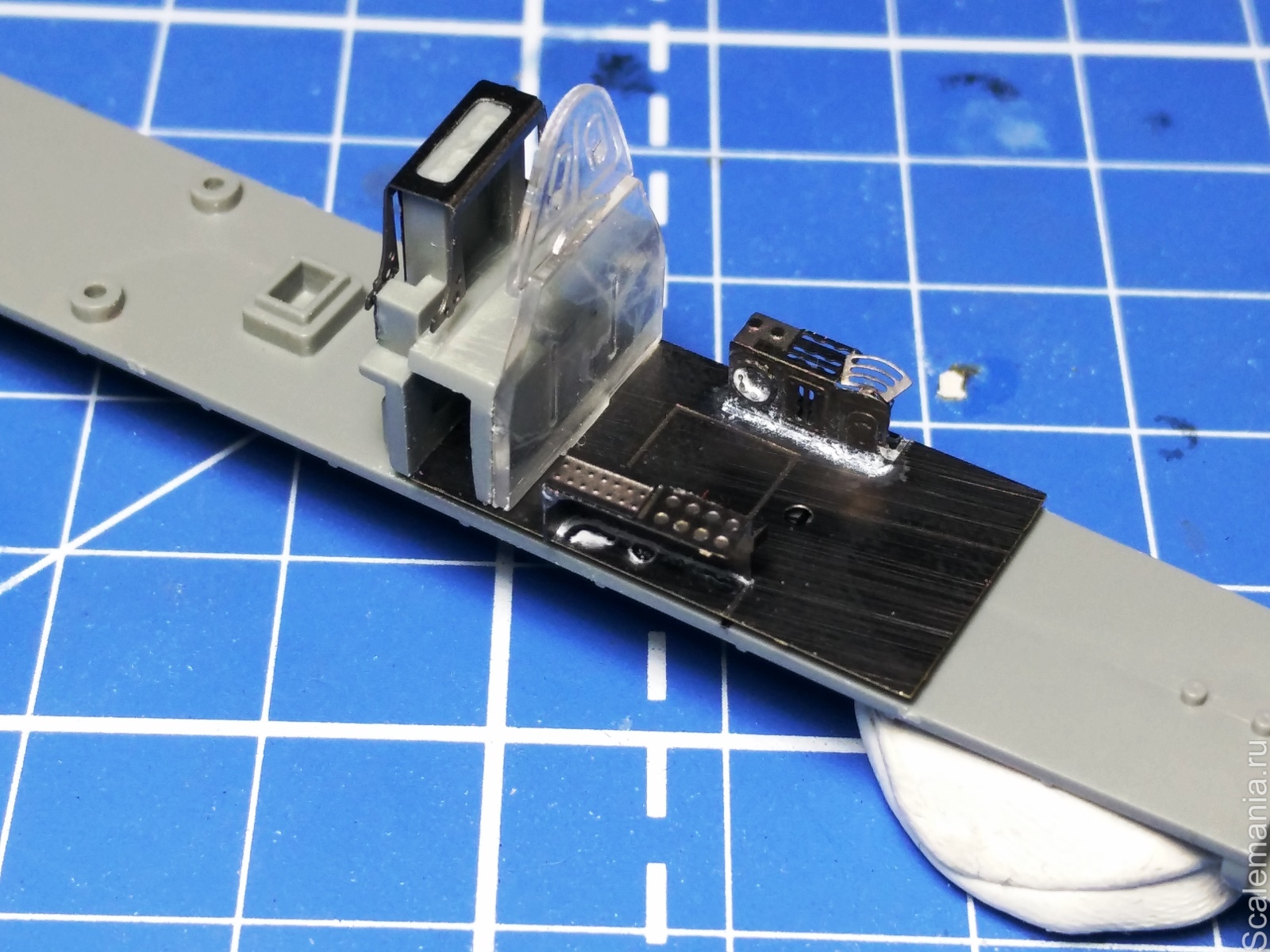

На днях посветил вечер фототравлению. Все что требовало изгибов было отожжено. Что требовалось сгибать на машинке - не отжигал, сохранив родную жесткость деталей.
На фото все видно. Белый цвет в местах склейки - циакринилат после использования активатора. Местами, вместо плоских рычажков, которые предлагалось использовать, вклеил тонкую медную проволоку. после высыхания аккуратно обрезал лишнее щипчиками.
Это не окончательный вид, скорее всего, некоторые узлы будут дополнительно детализированы.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 19 янв 2017 13:34
Не в сети
Аватара пользователя

Зарегистрирован: 03 апр 2012 16:24
Сообщения: 787
Откуда: Санкт-Петербург
Здóрово, Вадим, получается! Очень аккуратно и красиво! Так держать!!! :D

_________________
Тормозá и запасной парашют придумали трýсы!

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 19 янв 2017 16:27
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
Спасибо Денис!)
На самом деле ничего сложного там нет.
На счет аккуратности - посмотрим при контрольном грунтовании))) Мелкое ж все)

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 28 янв 2017 22:04
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки

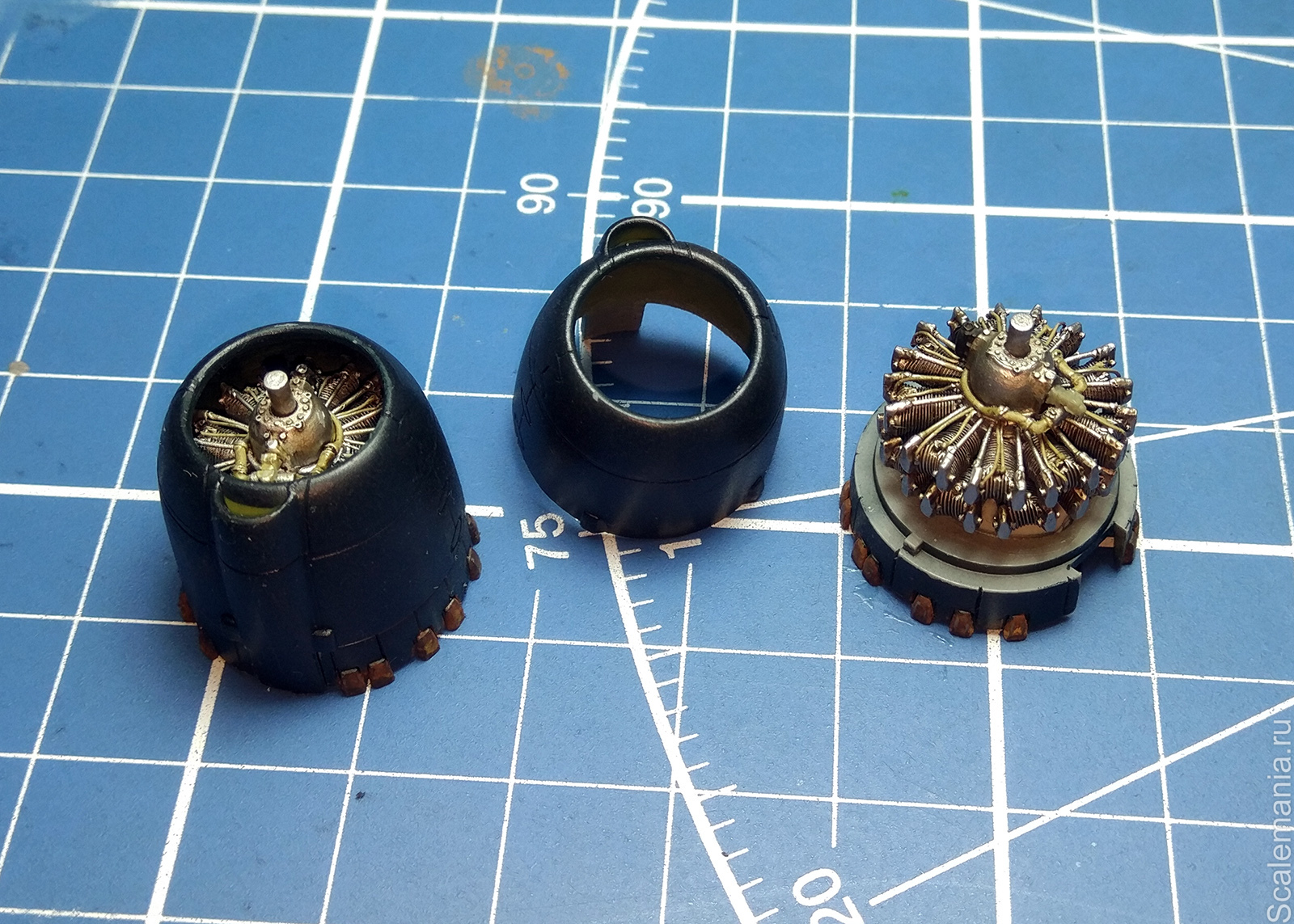

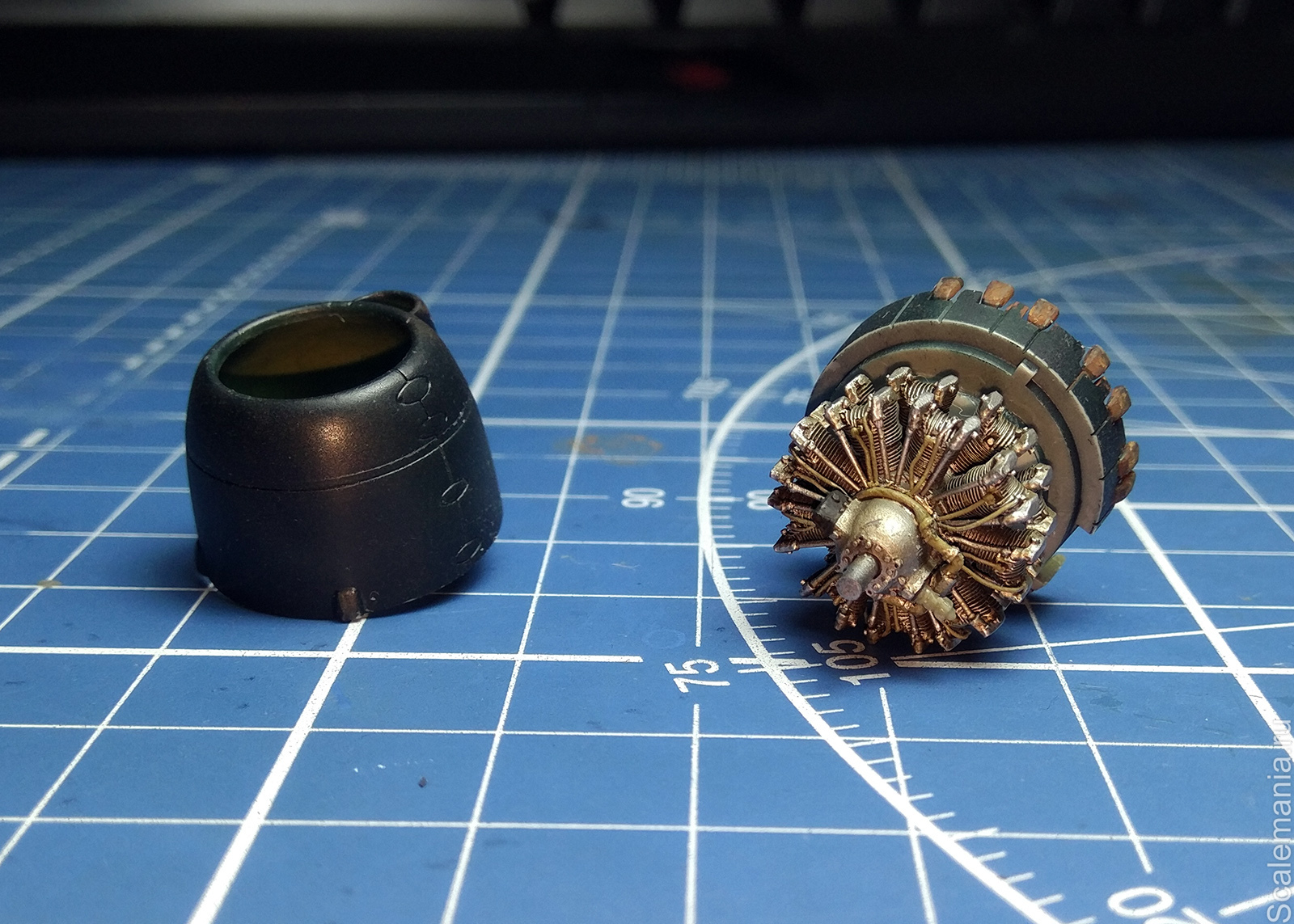

Сегодня пару часов уделил движкам, вернее одному движку.
Напомню, движки от Vector.
Детализация очень понравилась, для 72го масштаба - литье просто великолепно. К сожалению, для 48го частенько встречается литье значительно хуже, правда не от этого производителя.
Для начала отпилил 18 цилиндров. Обработал надфилем места спила, чтобы детали в пазы входили одинаково.
Затем медной проволокой 0,3 и 0,18 сымитировал сначала толкатели поршней а затем и проводку соответственно. В теле движка высверливал отверстия, под толкатели и проводку.
После высыхания клея, деталь обезжирена спреем от Авроры. Грунт черный от валехо. окраска металликом от Алклад и серым от АК.
Смывка для двигателя от АК.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 12 мар 2017 21:17
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
После длительного вынужденного перерыва, вернулся с огромным удовольствием к проекту.

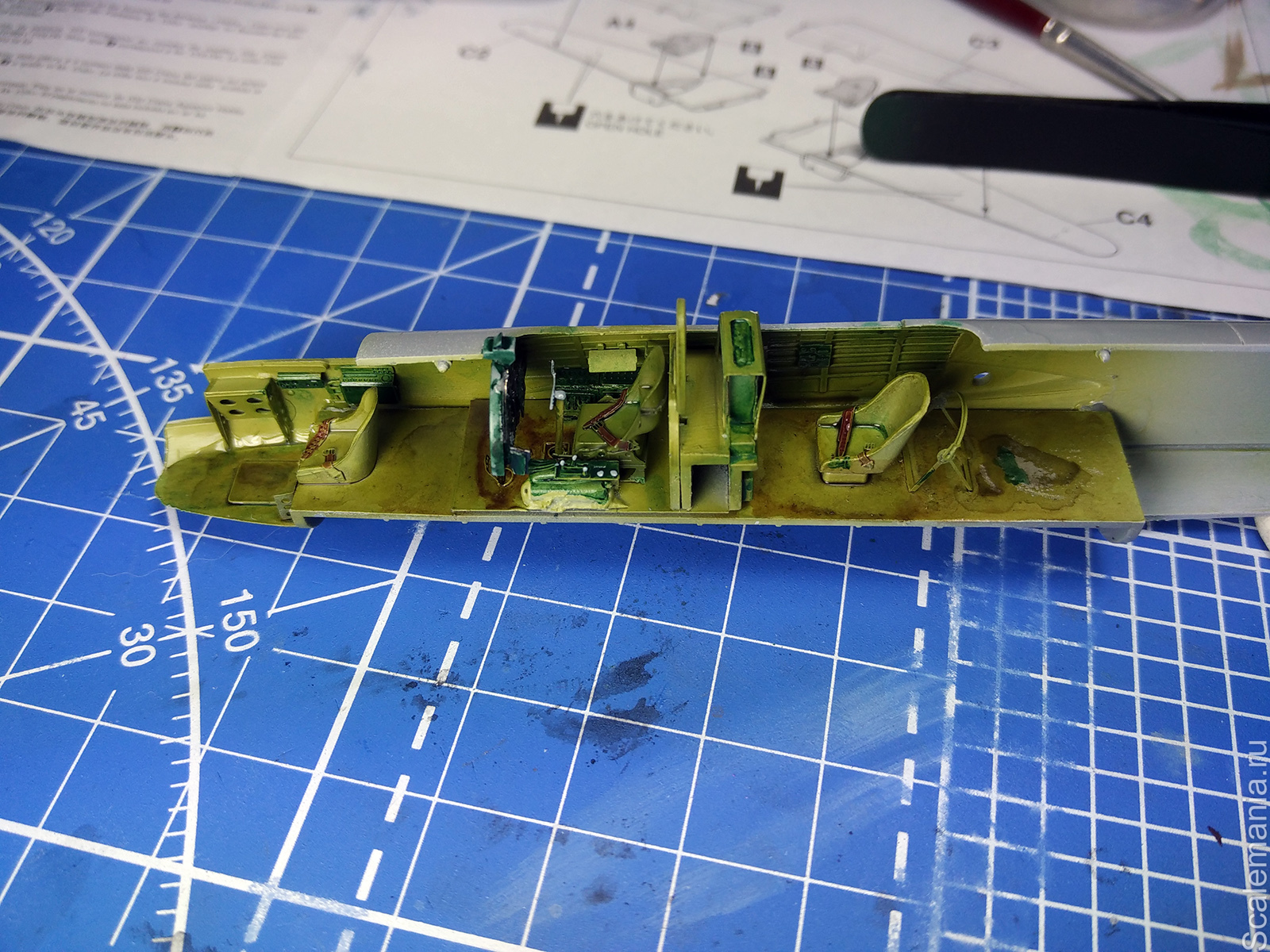

За пару часов закончил работу с мелочевкой фототравления в кабинет.
В отношении переделок и доделок кабинета решил не заморачиваться. Прикладывая остекление оценил видимый диапозон, в котором стоит работать.
Задул грунтом, базовым цветом. после высыхания фильтры и смывки. Не пугайтесь, такой контраст, как и сказал, намеренный. Остального просто не видно.

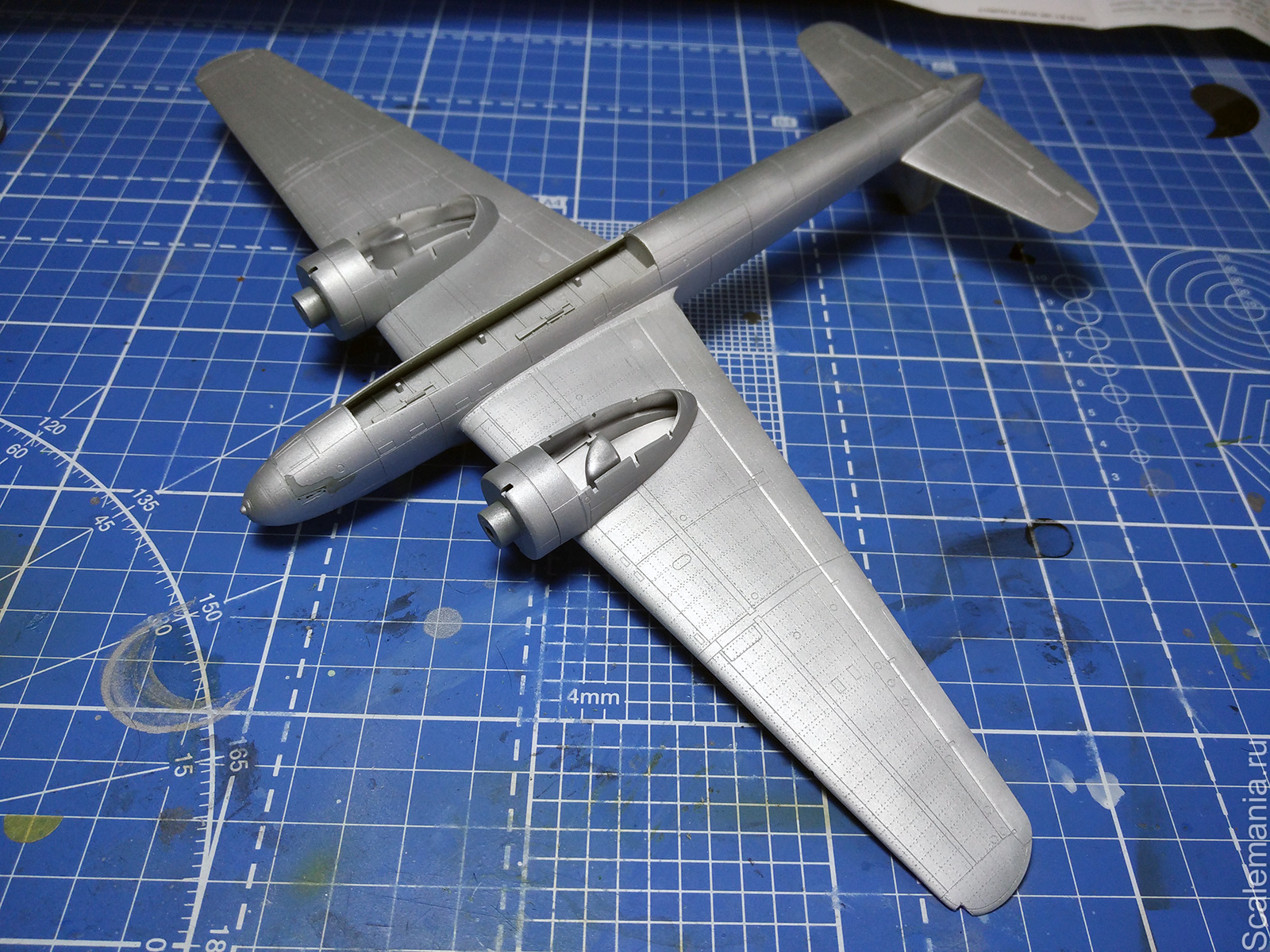

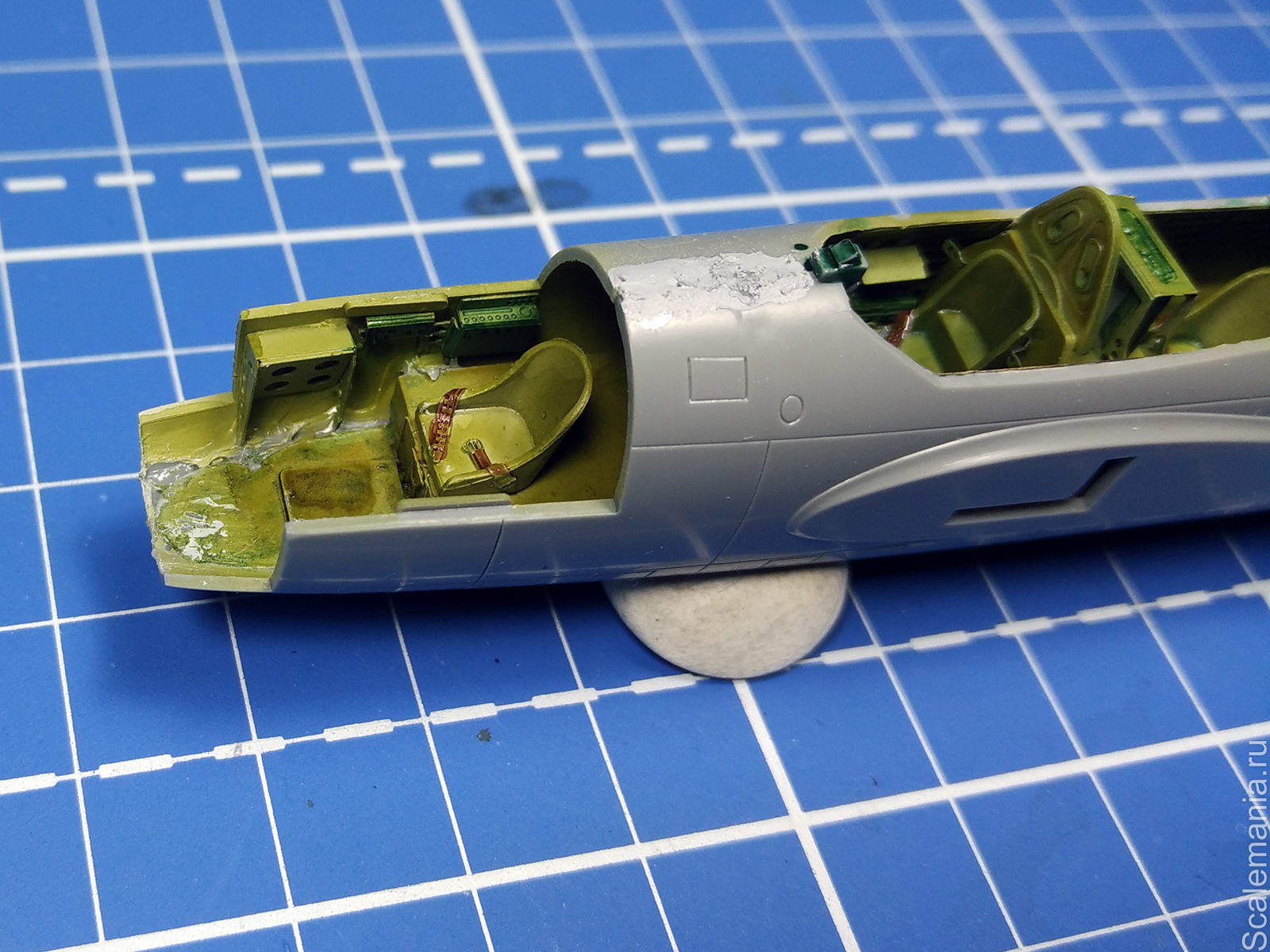

Сюрпризов при склеивании половинок фюзеляжа не было. Прошелся шпаклевкой по шву.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 12 мар 2017 22:48
Не в сети
Аватара пользователя

Зарегистрирован: 03 апр 2012 16:24
Сообщения: 787
Откуда: Санкт-Петербург
Вадим! Супер!!! Мне очень понравилось!

_________________
Тормозá и запасной парашют придумали трýсы!

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 13 мар 2017 21:34
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
Спасибо Денис!))

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 16 апр 2017 17:22
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
С праздником всех, Друзья!

Но не об этом речь)))

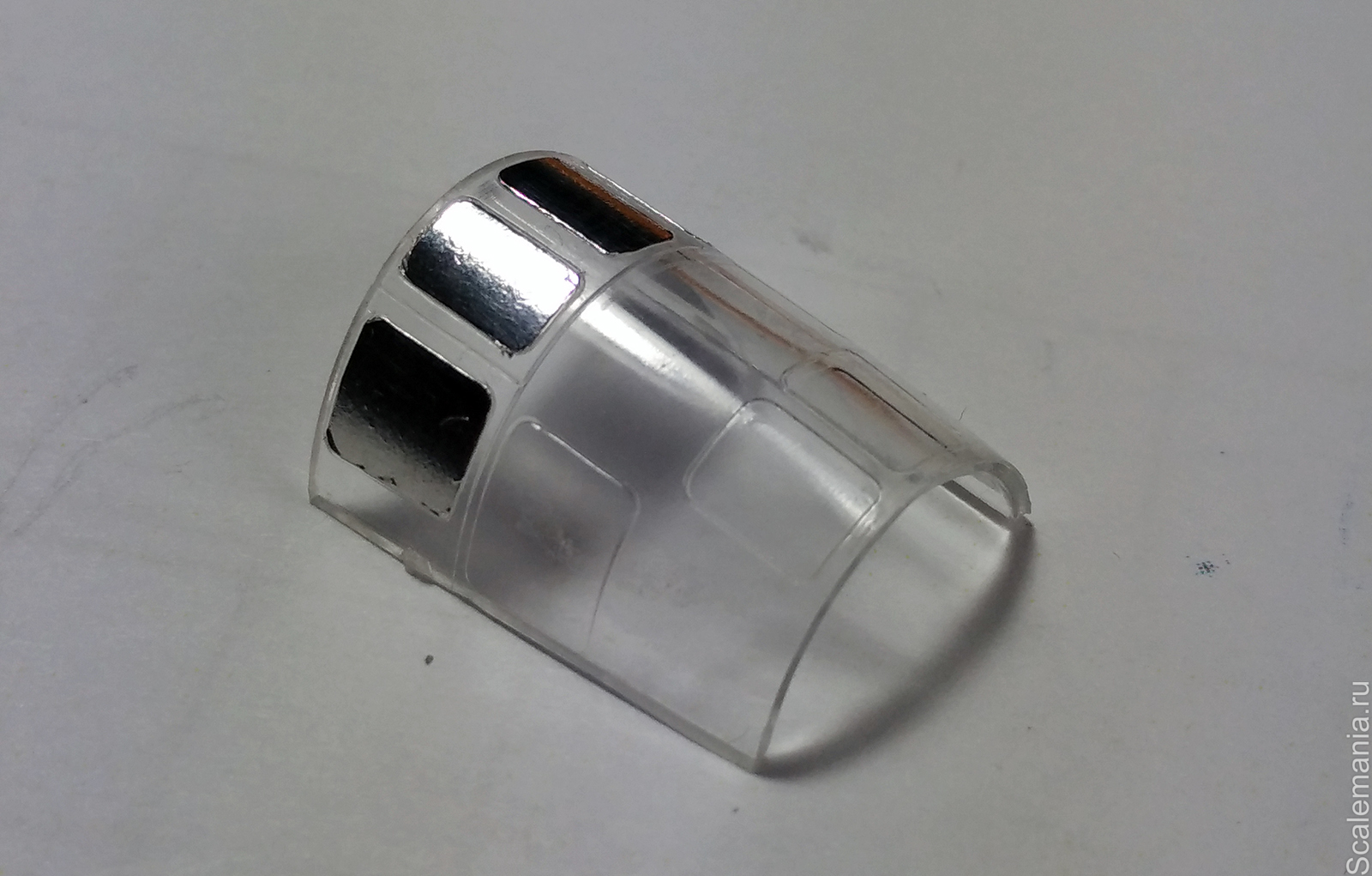

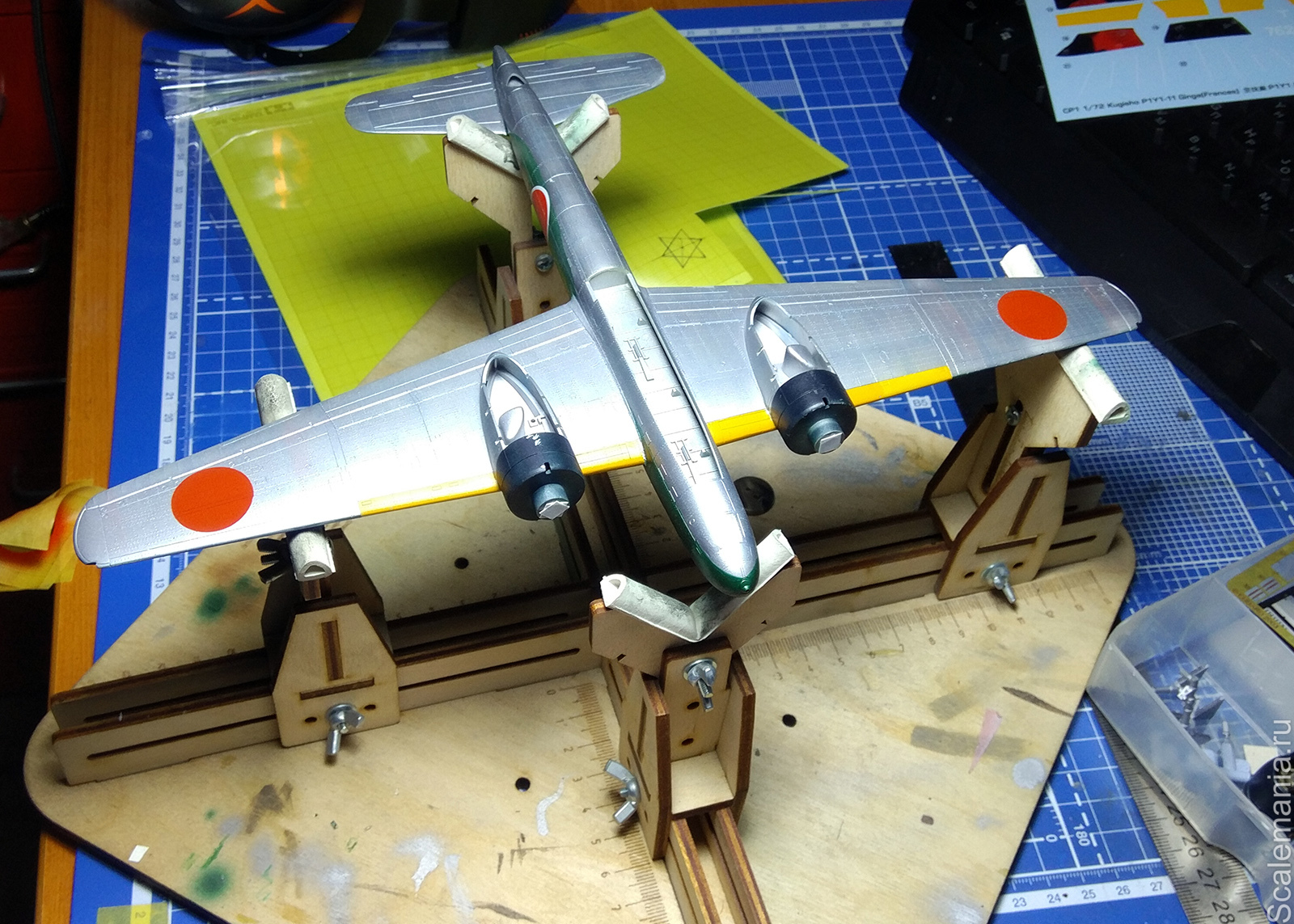

Оценив удобство использования окрасочных масок для моделей в прошлом, я был огорчен тем, что не нашел в наших магазинах необходимого для этой модели.
Время поджимает, и ждать доставки сомнительного качества с ебея не стал. Воспользовался способом, которым любезно поделился один мой знакомый моделист.
Способ давно известный, важен только материал, который используется.

Но обо всем по порядку.
Итак, попробовав нарезать тамийский скотч, я с сожалением понял, что с трудом в состоянии повторить округлый изгиб некоторых элементов остекления. В итоге, вместо тамийского и другого скотча была применена фольга. Одна из самых тонких, что мне доводилось держать в руках. Продукция фирмы Bare-Metal.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Вкратце способ применения: наклеить, разгладить ватной палочкой, острым ножом вырезать по линиям расшивки, удалить излишки, вуаля.
Остальное все видно на фотографиях. От себя добавлю, что в силу небольшого размера остекления, оклейка фольгой производилась участками, а не всей поверхности сразу. Для удобства, некоторые элементы остекления на липучку крепились к маркеру. Что бы удобнее было держать.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Итог полуторачасовой работы:

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 17 апр 2017 20:06
Не в сети
Аватара пользователя

Зарегистрирован: 03 апр 2012 16:24
Сообщения: 787
Откуда: Санкт-Петербург
Блин! Вообще круто!!!!!!!!!!!!!!!
Я правильно понял, это самоклейка? Где покупал? Дай ссылочку. :D

_________________
Тормозá и запасной парашют придумали трýсы!

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 18 апр 2017 01:37
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
Привет Денис) там где покупал ссылочки нет(( это один из старых магазинов...
на e-bay полно. но доставка в основном из америки((

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 22 апр 2017 21:28
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки

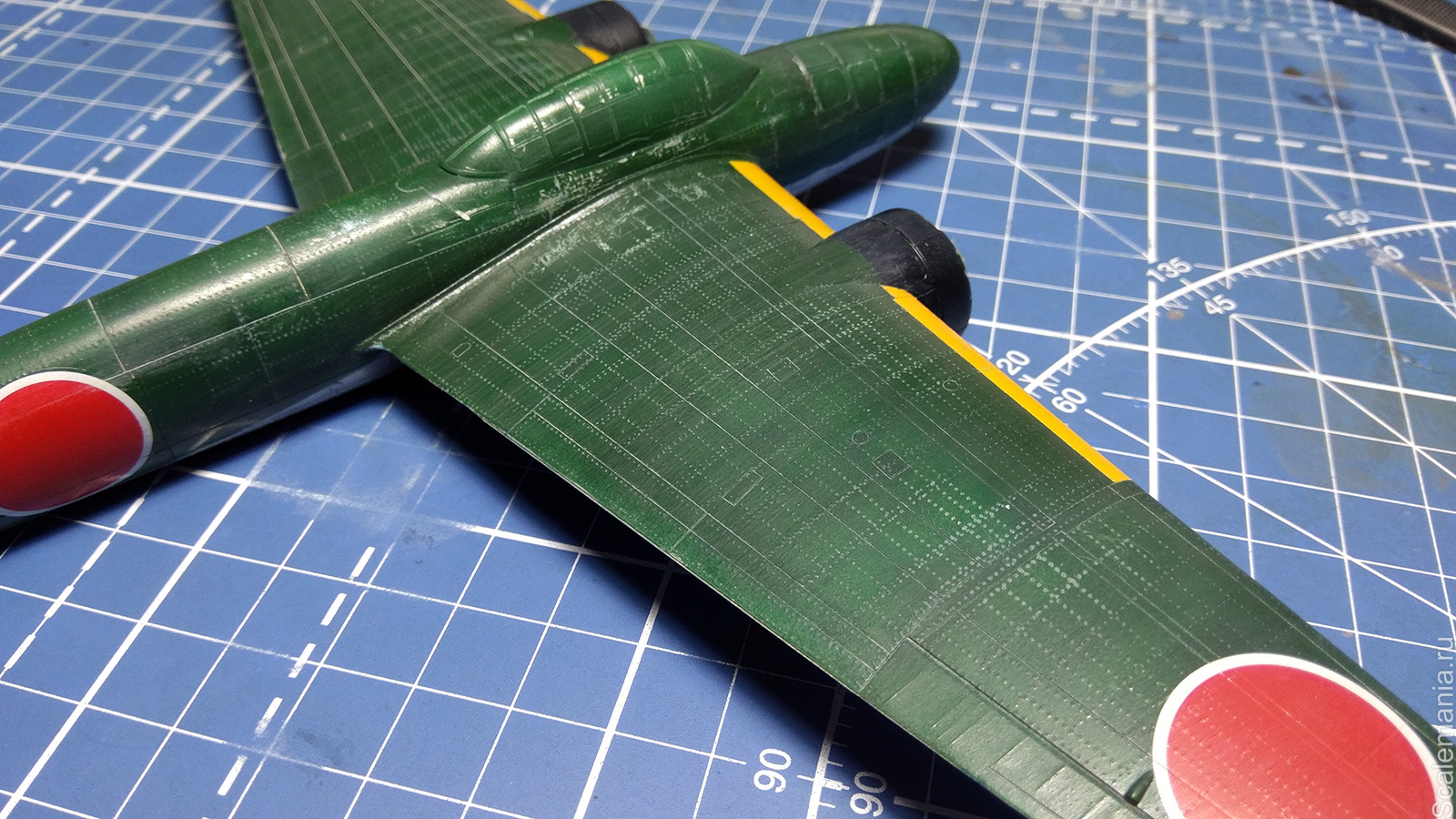

Появилось немного времени помоделить))
Остекление поставлено на штатное место. При установке особых сложностей не возникло, правда, местами пришлось немного нанести шпаклевки, а где то наоборот, поработать напильником и наждаком.
Процедура стандартная на остекление сначала наносится интерьерный цвет, после высыхания воспользовался грунтовкой цвета металлик.
Далее, тимия синий для прешейдинга.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

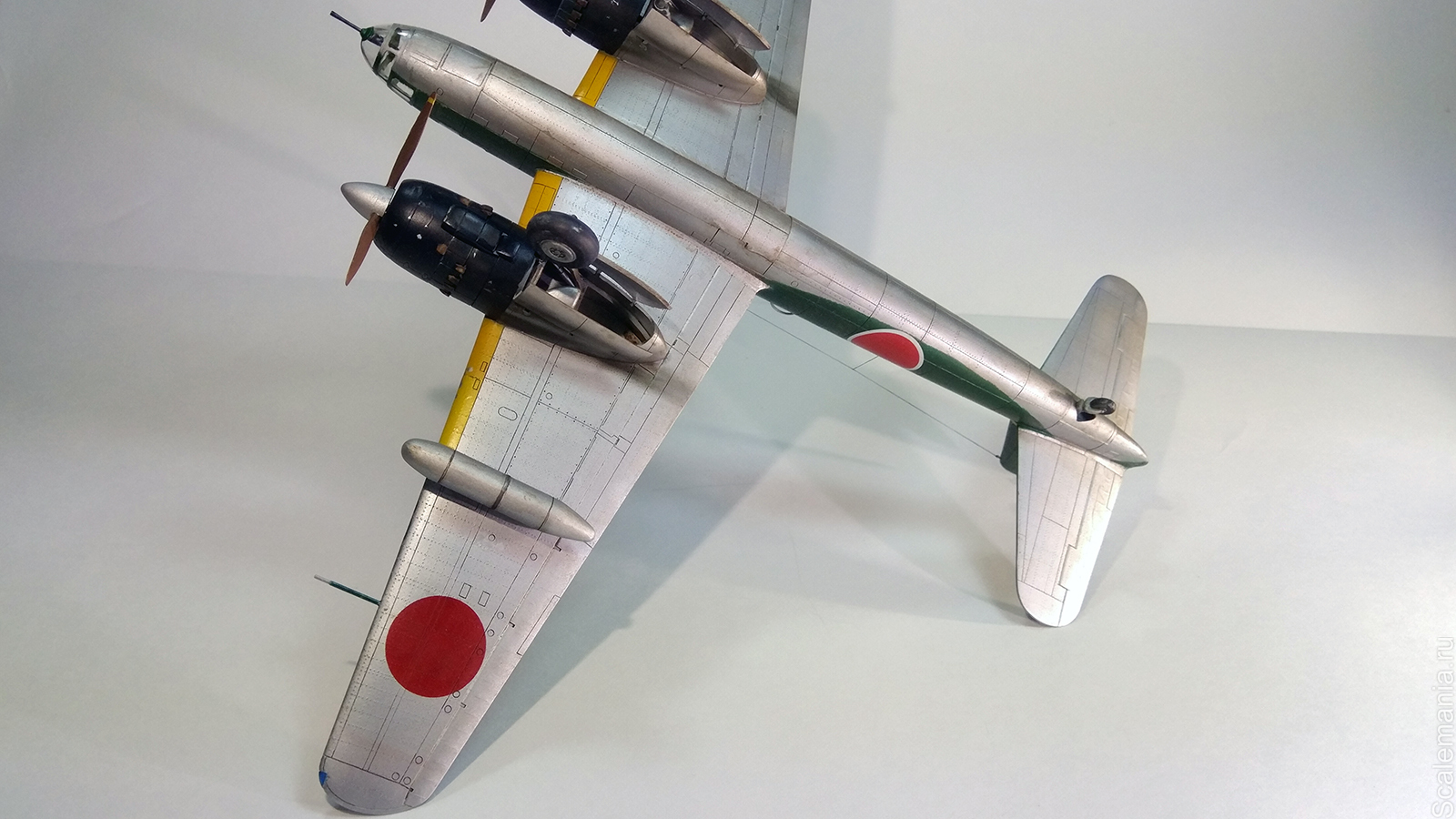

Остается невыясненным вопрос по окраске нижних поверхностей самолета. В инструкции указан странный цвет: серебристый.
Однако, на фотографиях из книги, что указана в начале стройки, явно не он. Копаю матчасть.

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Kugisho P1Y1 GINGA Type11 Hasegawa 1/72
СообщениеДобавлено: 04 май 2017 23:58
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1847
Откуда: Химки
Сегодня выдалось немного свободного времени.

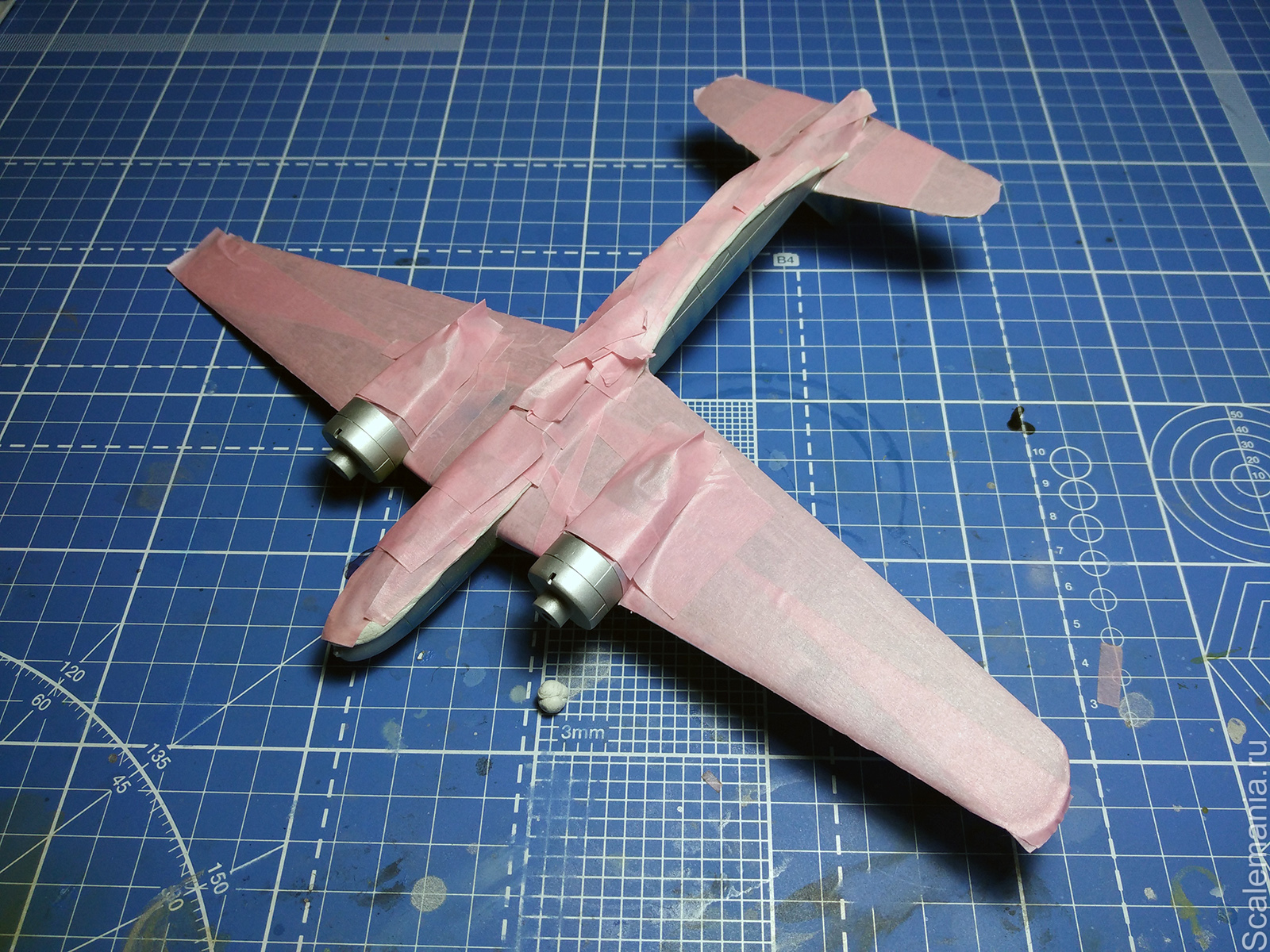

Закрыл масками низ самолета. Границу камо обозначил пластилином, что бы границы камо были слегка размыты.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72 Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

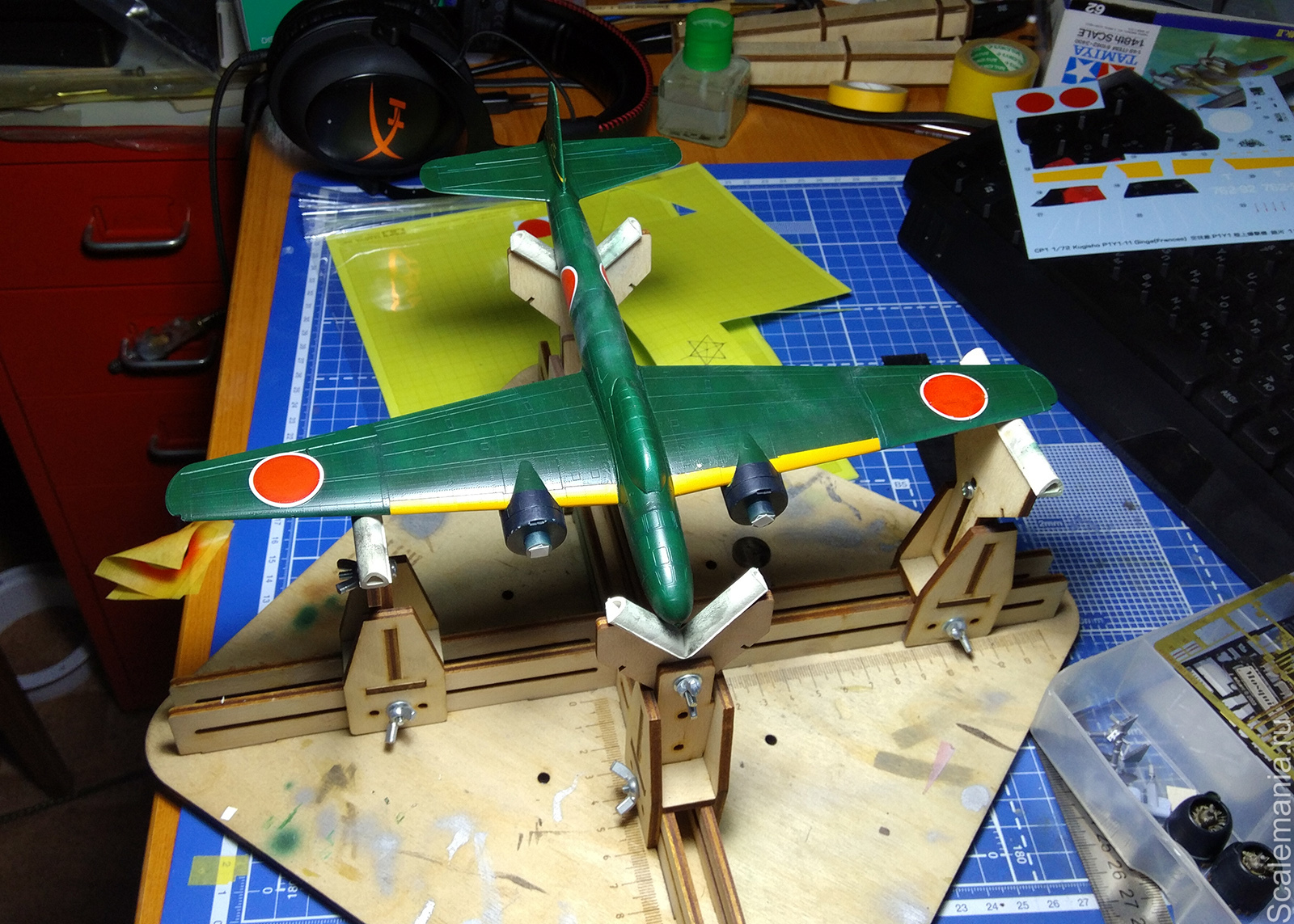

Верх, как обычно окрашивал краской и химией линейки АК.

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72

Kugisho P1Y1 GINGA Type11 Hasegawa 1/72


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 18 ]

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

E-mail:



Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Top ScaleModels.ru
