 Заголовок сообщения: Су-2 М-88Б 1/48 Звезда
СообщениеДобавлено: 01 мар 2014 16:45
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: 11 апр 2011 19:14
Сообщения: 243
Привет всем!
Так получается что в этом году я пока собираю только модельные новинки, причем пока только по тематике советских ВВС. На этот раз - Су-2 от Звезды, вышедший в продажу,если я не путаю, в декабре 2012 года.
Сборка модели шла в раках ГБ на скеелмоделс, вот в этой ветке. http://scalemodels.ru/modules/forum/vie ... art_0.html
Модель собиралась с множеством доработок и применением смолы от Вектора(капот и мотор, пулеметы) и Комплекта Зип(колеса). Подробно описывать сборку не буду, просто перечислю доработки.

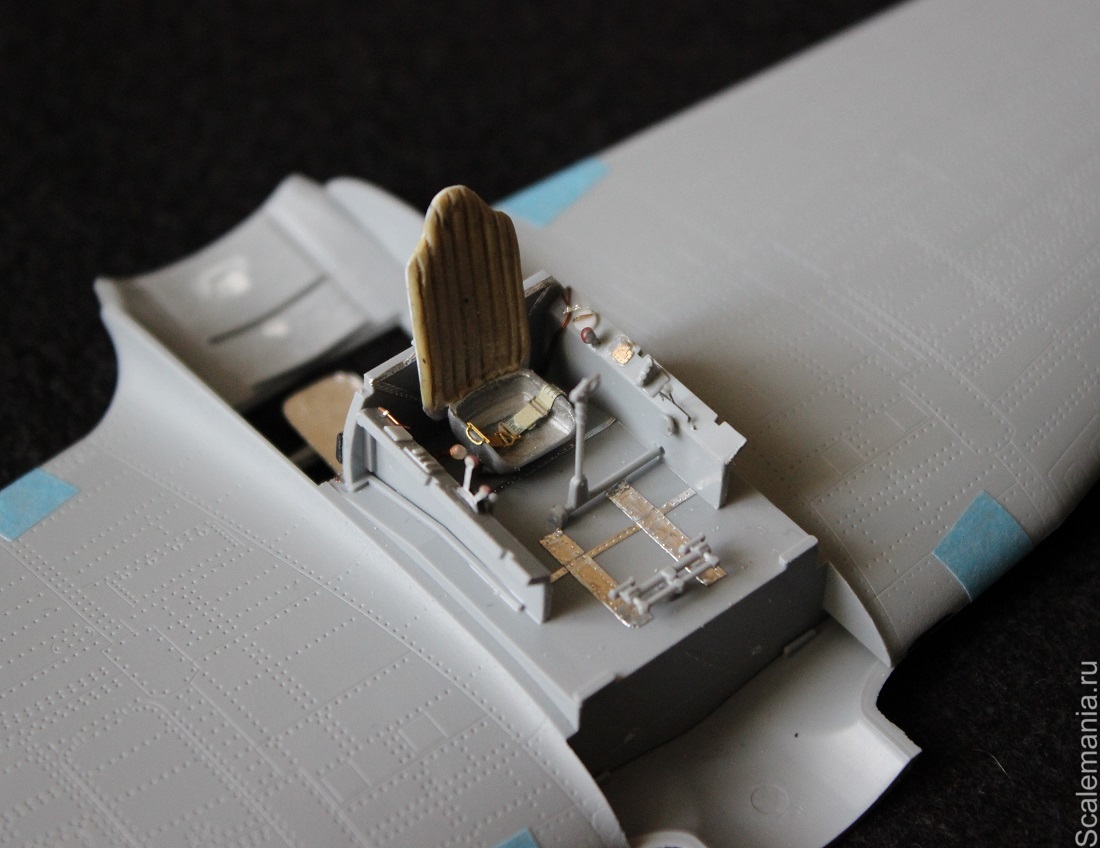

1. Исправил косячное родное кресло пилота, сделав самодельное из старых деталей, пластика и тамиевской двухкомпонентки.
2. Добавил элементы управления,проводку,тяги и силовой набор в кабине.
3. Сделал "бутерброд" из родной декали и приборки у пилота и "бутерброд" из пластика и пленки с приборами у летнаба.
4. Доработал прицел.

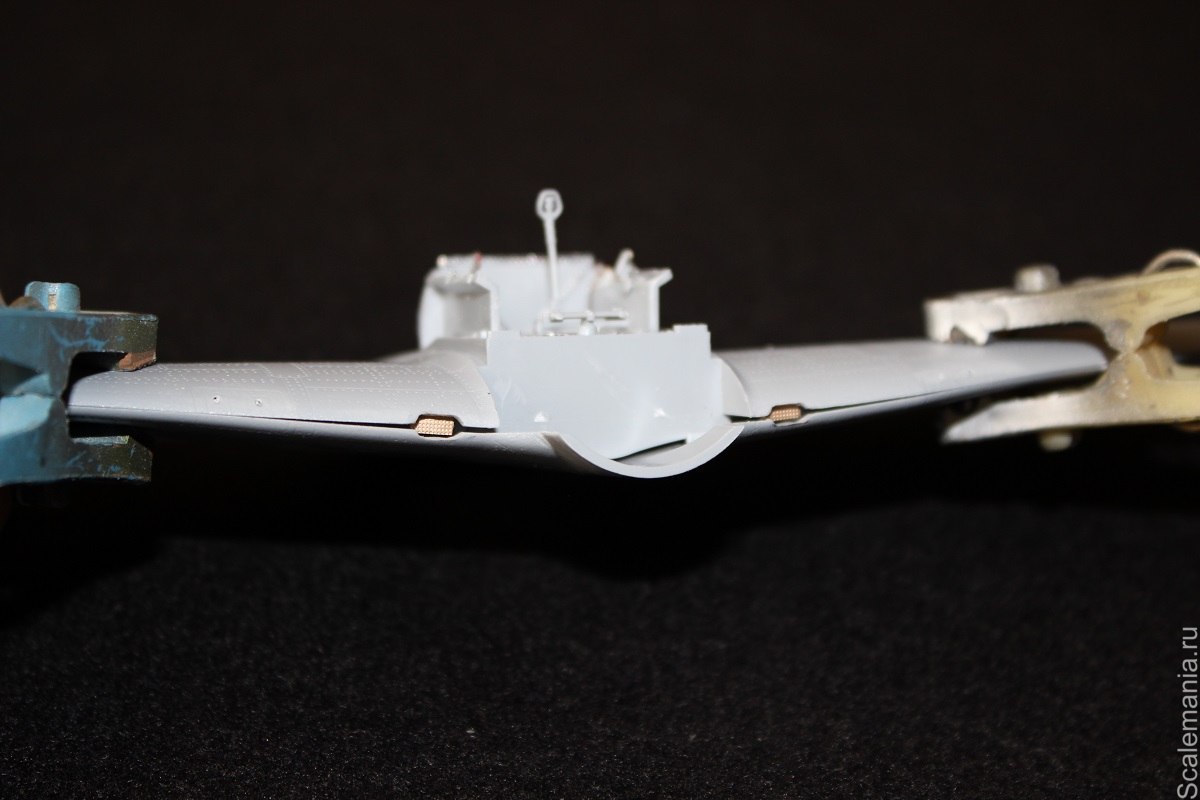

5. Сделал нижнюю стрелковую точку(патронный ящик, турель, проводка,лента, "лежанка" стрелка, створки)

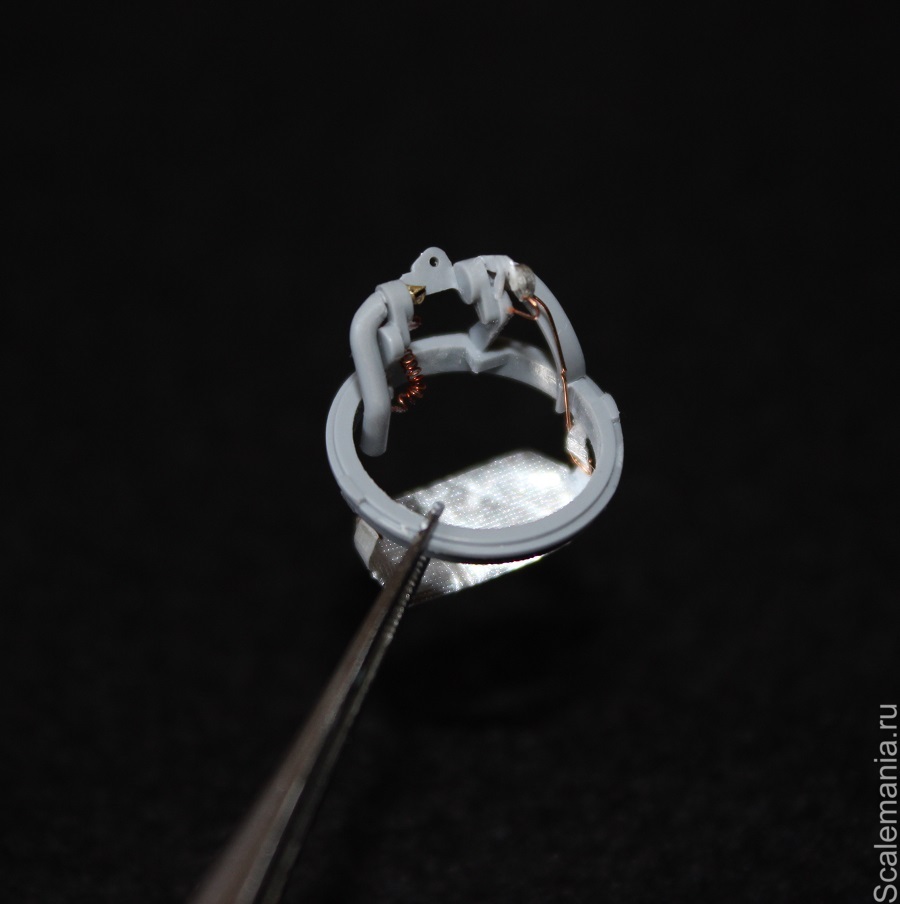

6. Доработал башенную турель, заменил в ней пулемет.
7. Сделал "стаканы" ниш шасси.
8. Высверлил воздухозаборники маслорадиатора в носке крыла, переделал жаропрочные панели на бортах, под установку двигателя М-88б.
9. Убрал не нужную на этой модификации посадочную фару на одном из крыльев и доработал другу.
10. Сделал БАНО.
11. Дорезал пропущенную расшивку, углубил наличную и поправил крой и клепку на зализе крыла, убрав не нужный стык.
12. Сделал трубки Пито и Вентури.
13. Сделал тяги на створках шасси.
14. Пустил гидравлику на стойки шасси.
15. Высверлил дренажное отверстие на капоте.
16. Сделал огневые трубы пулеметов в крыле.
Вроде как все)

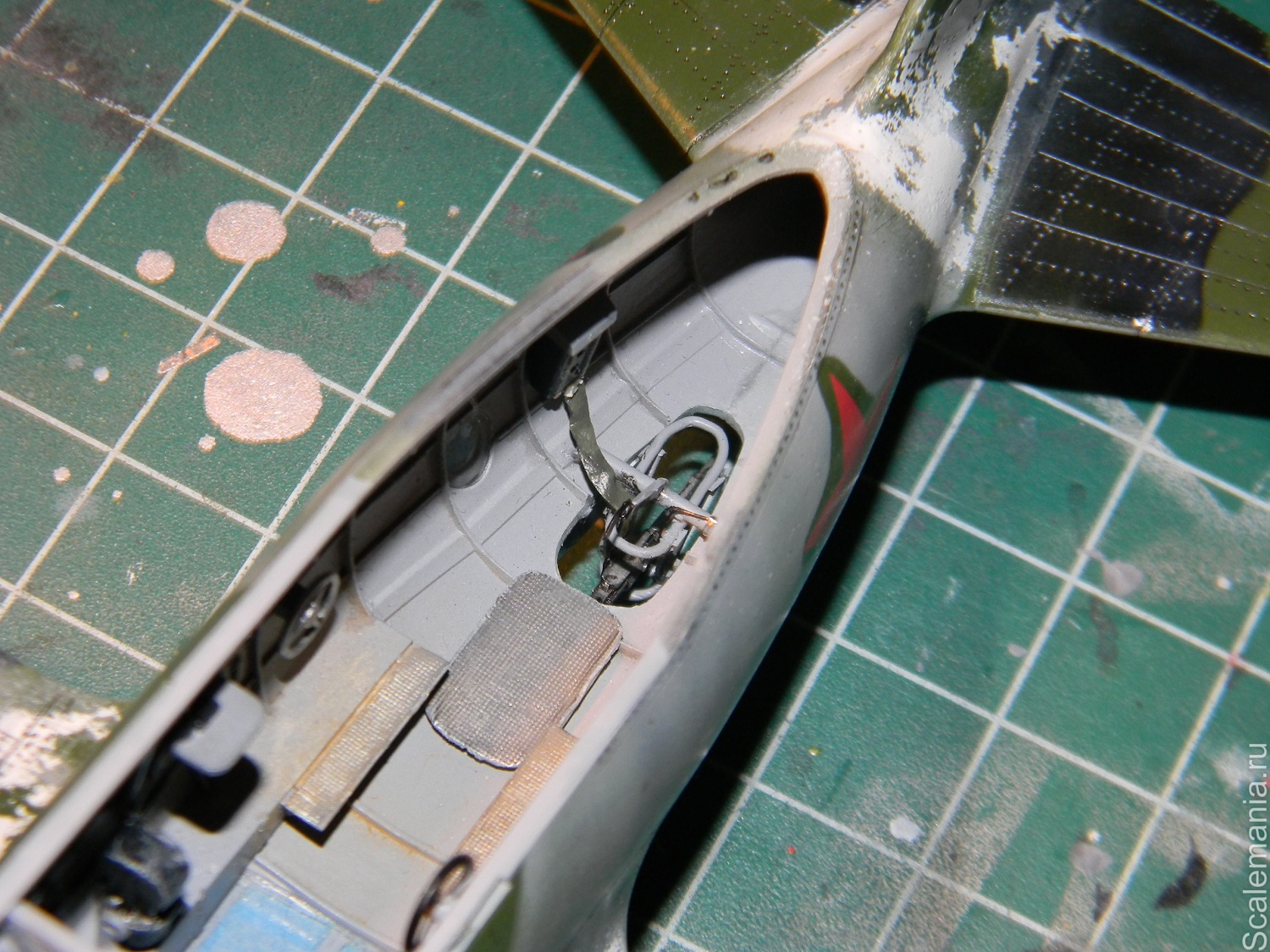

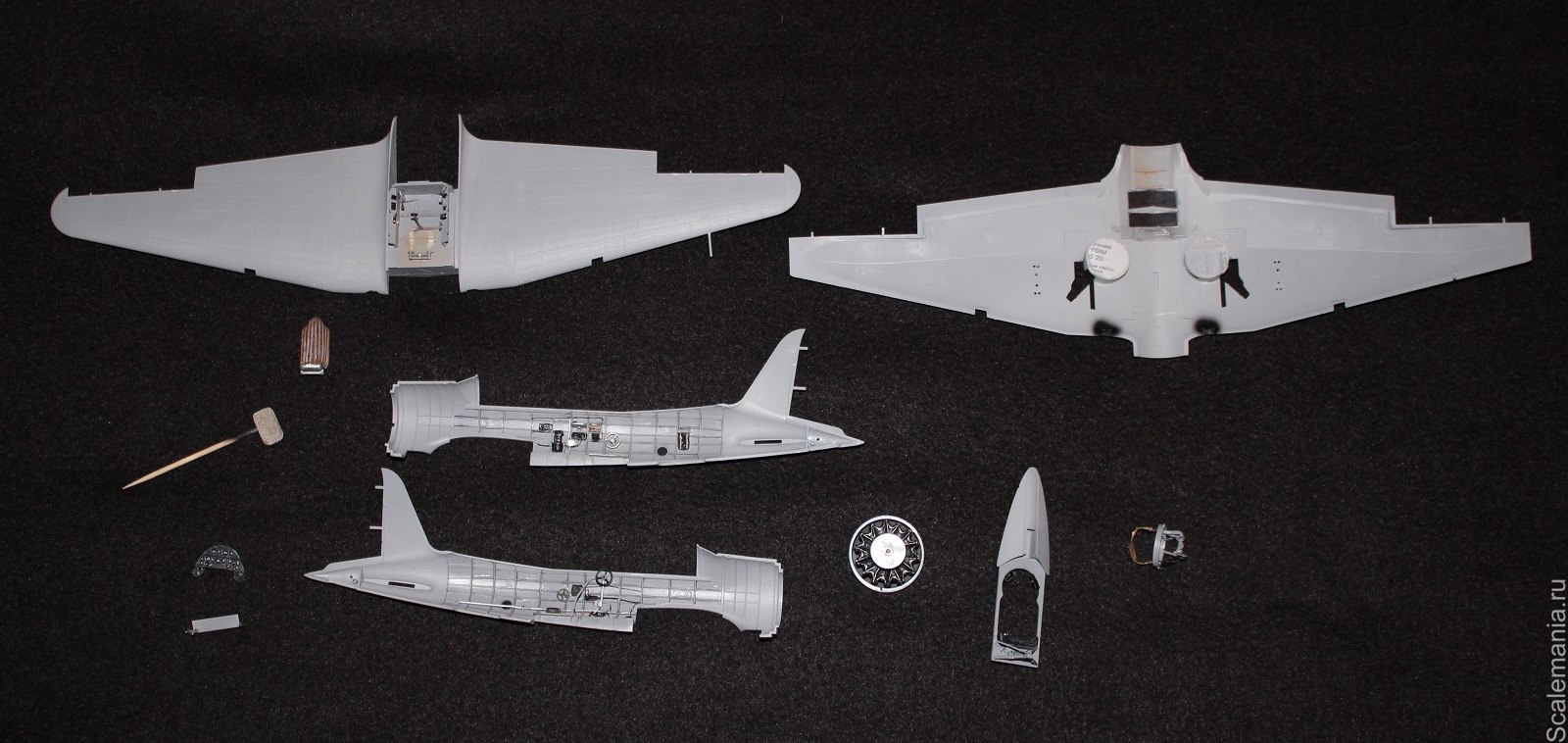

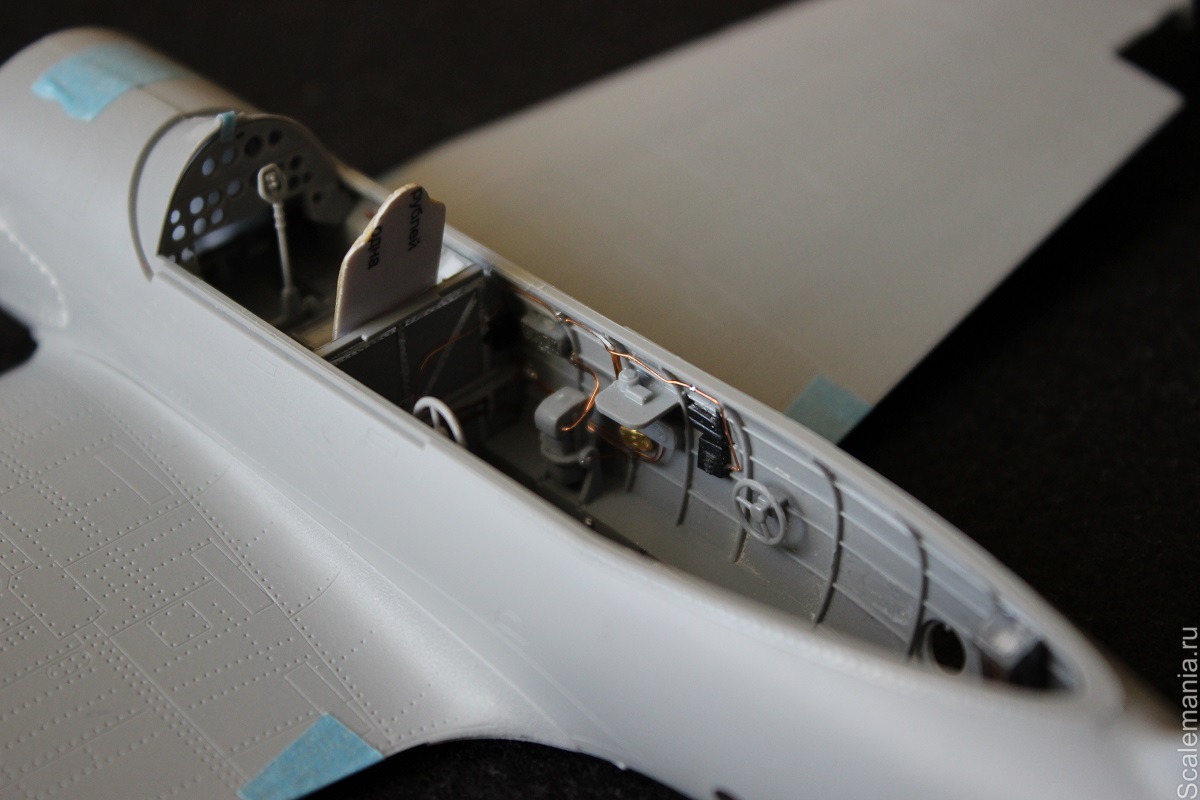

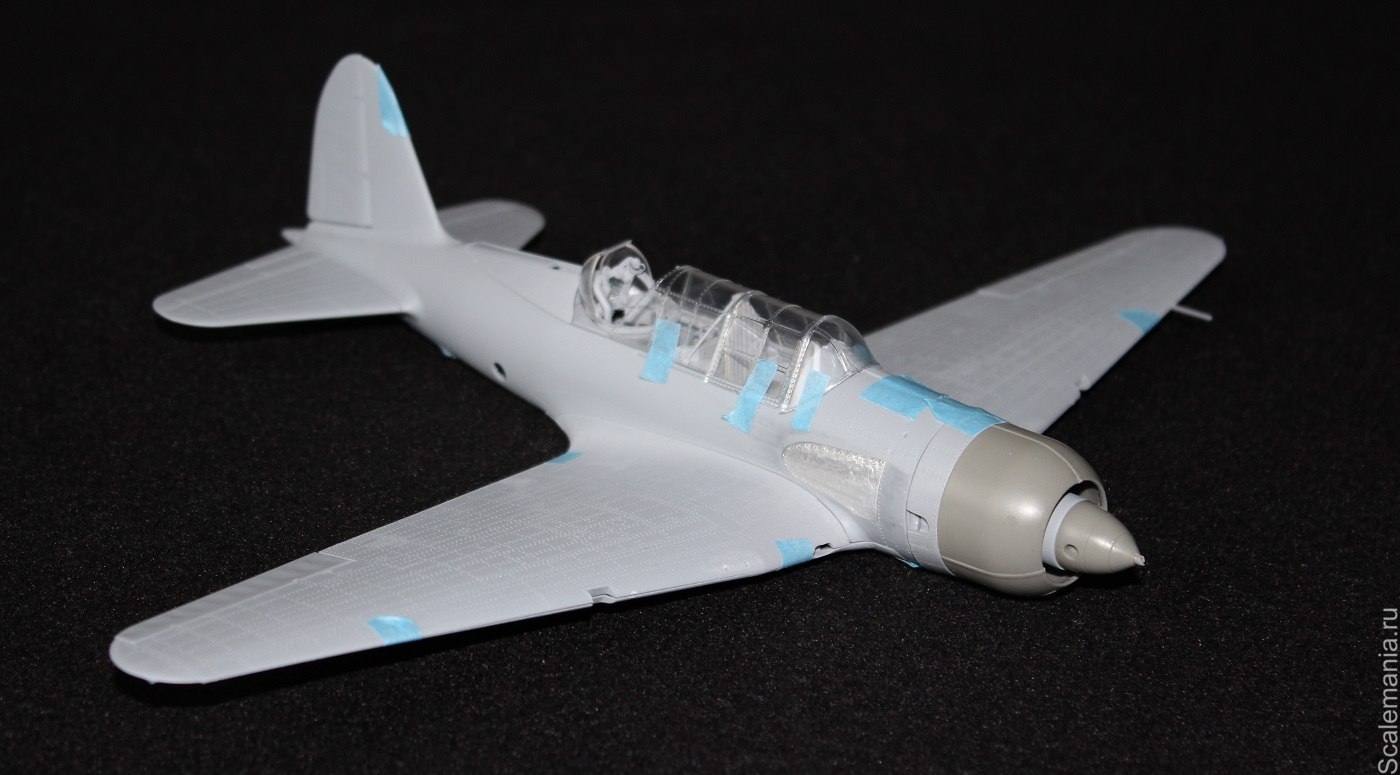

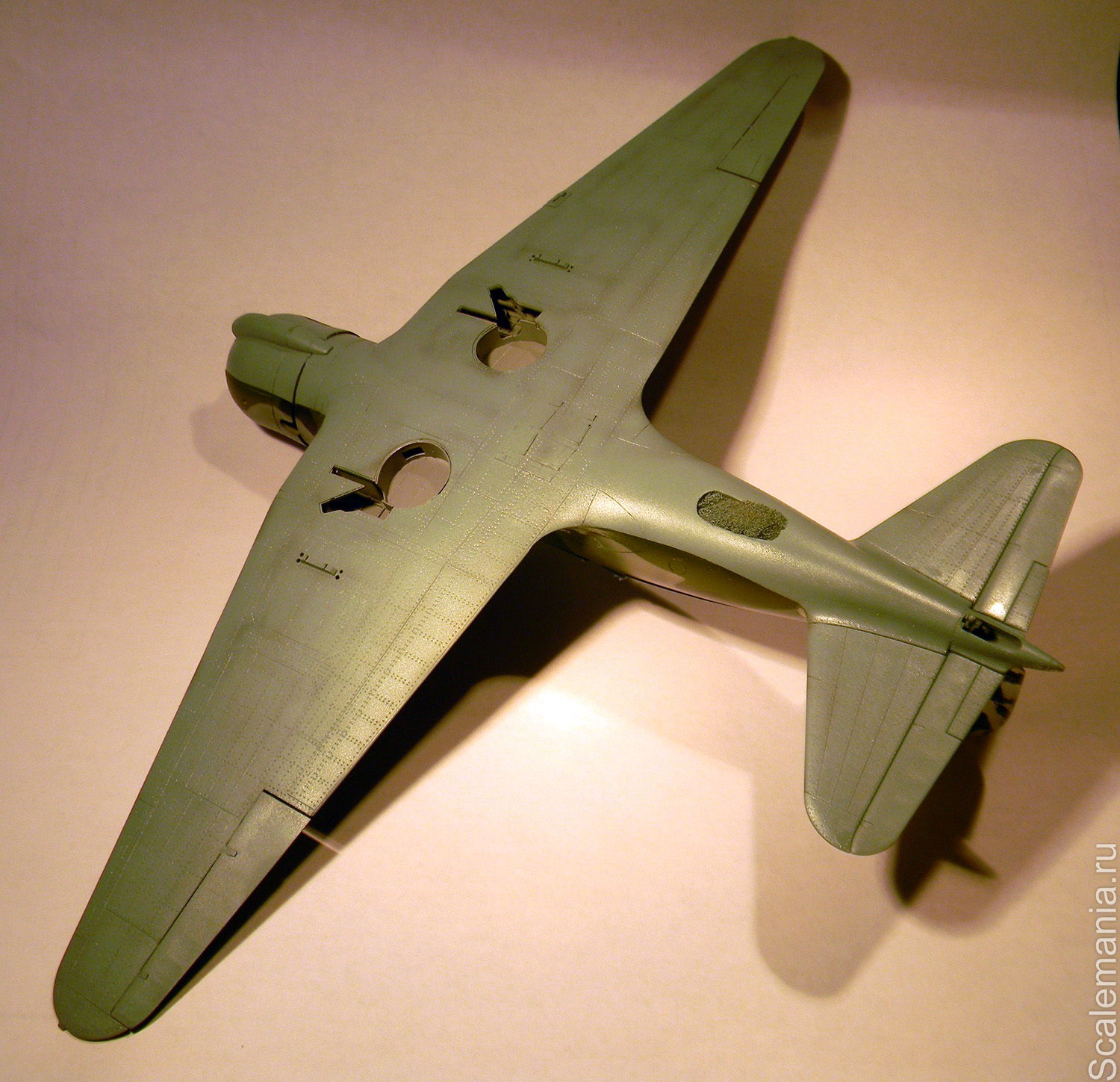

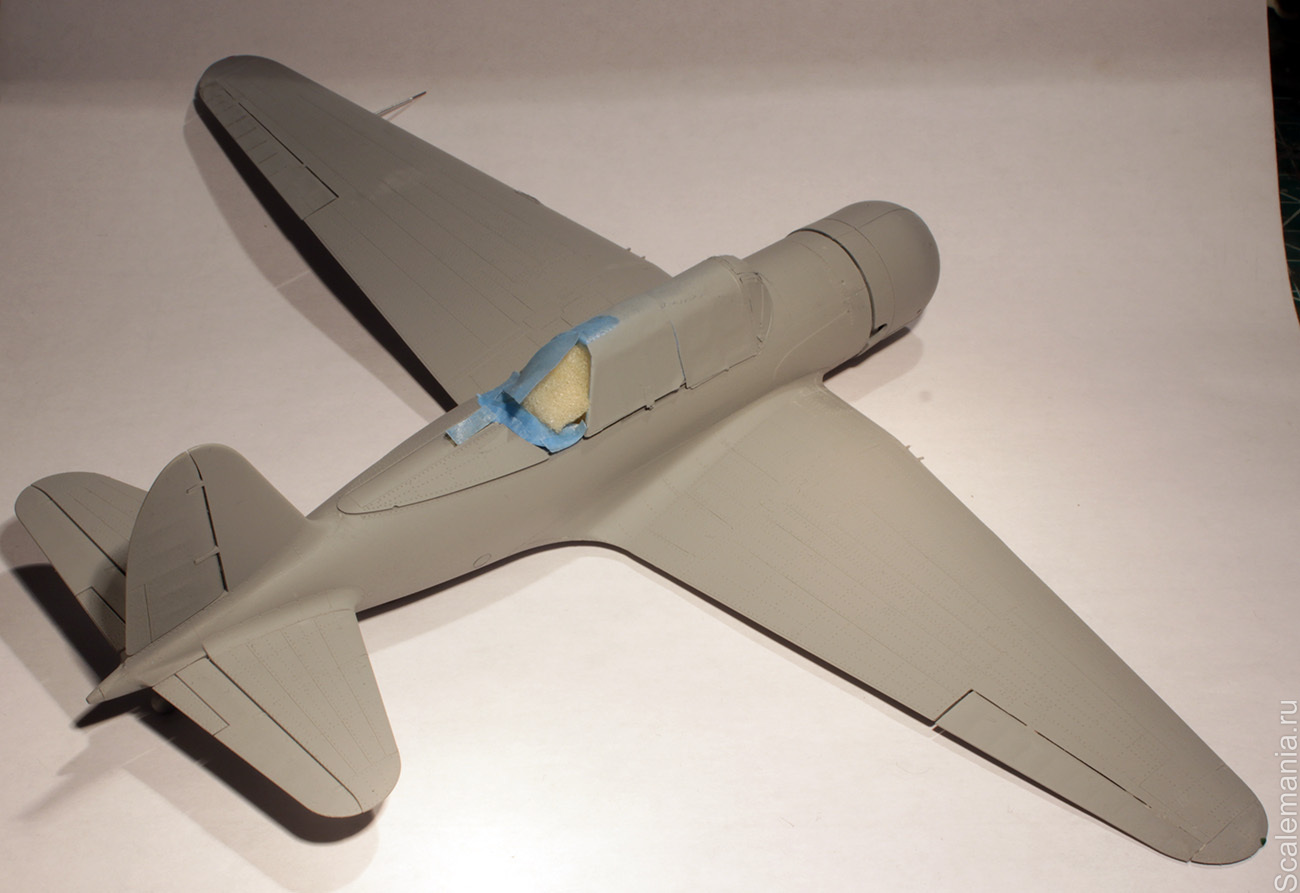

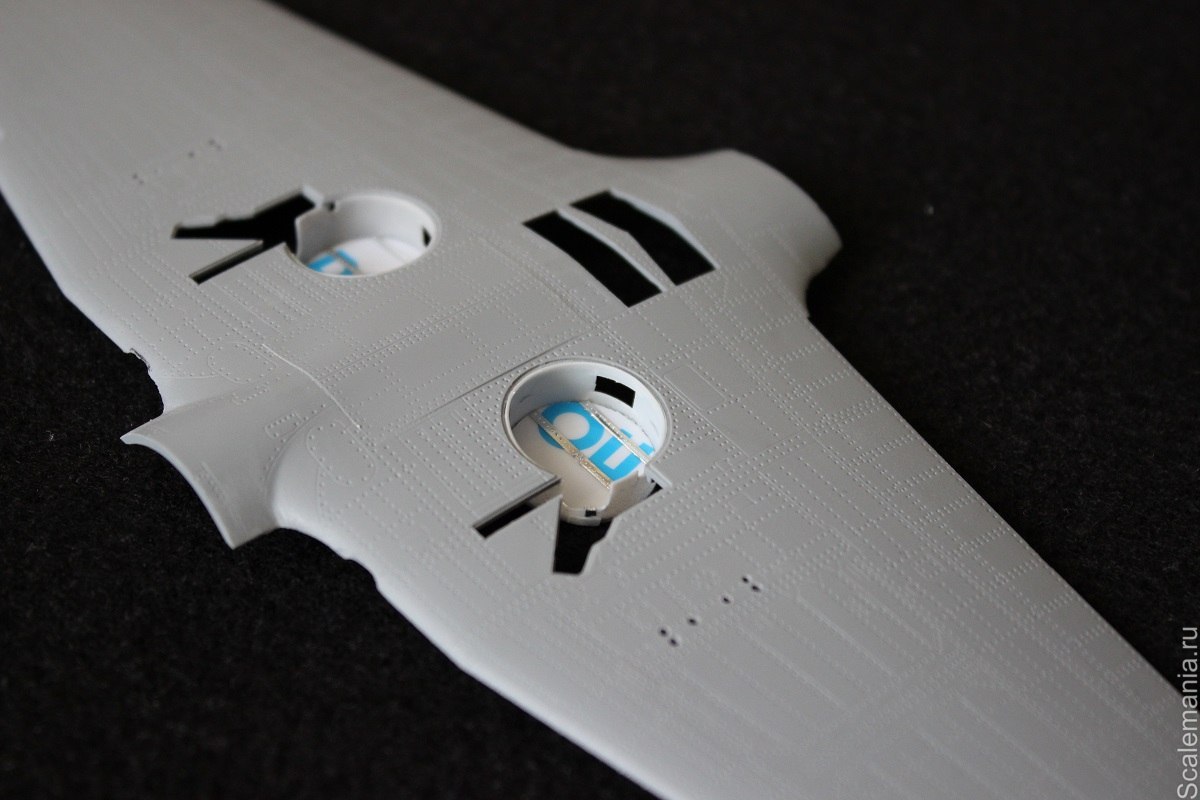

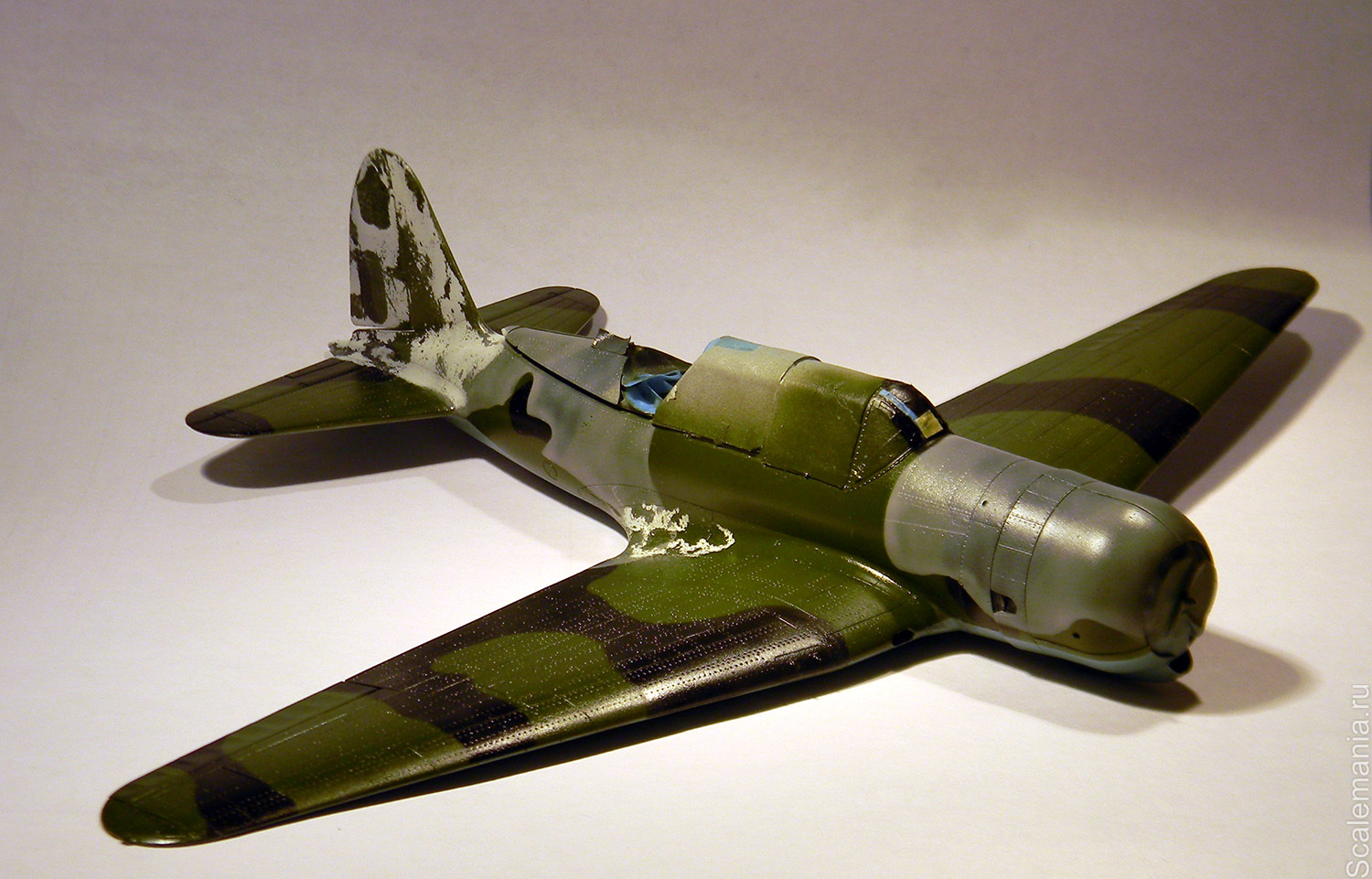

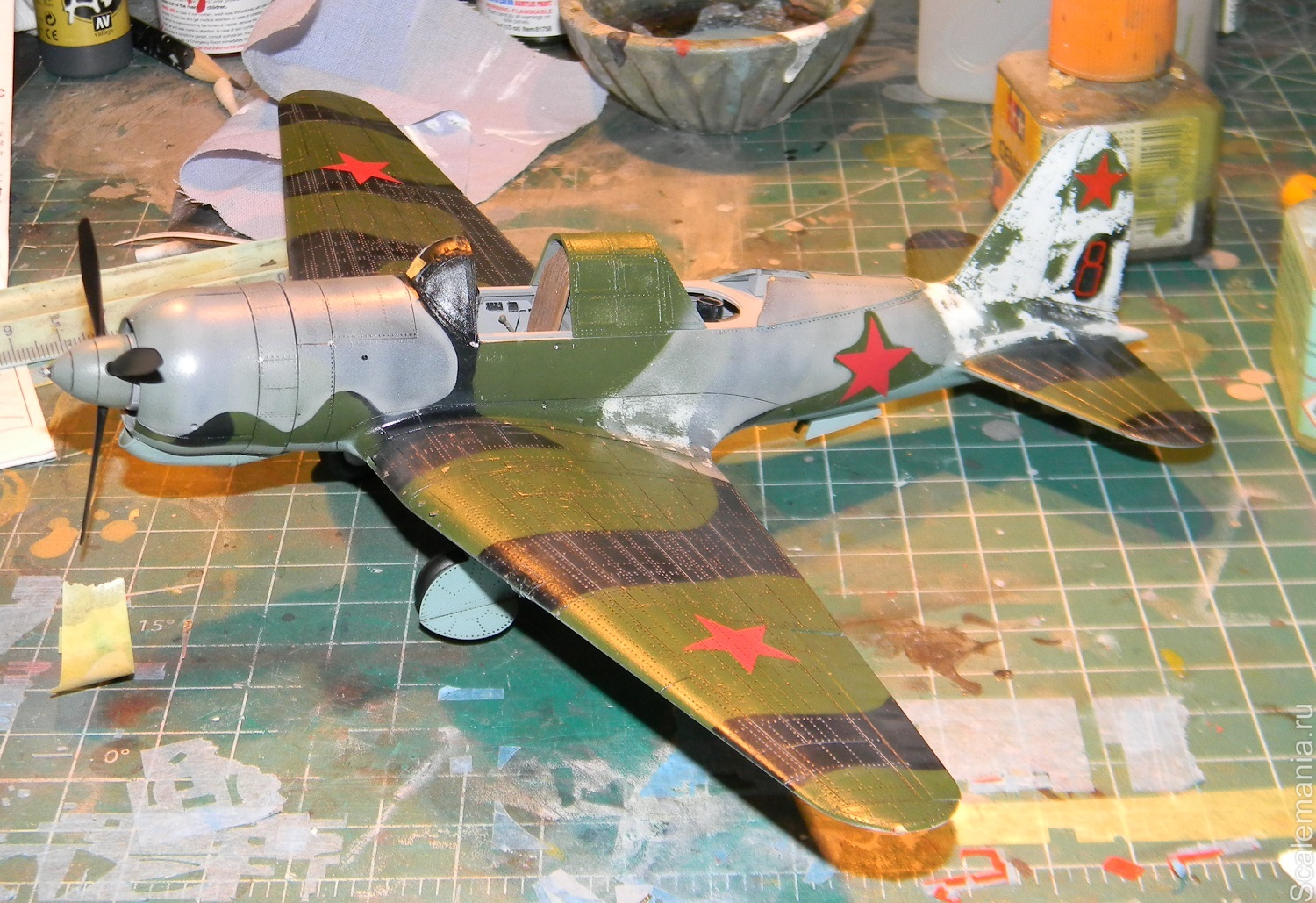

"Чуток" фоток процесса. В принципе тут все видно).
Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда

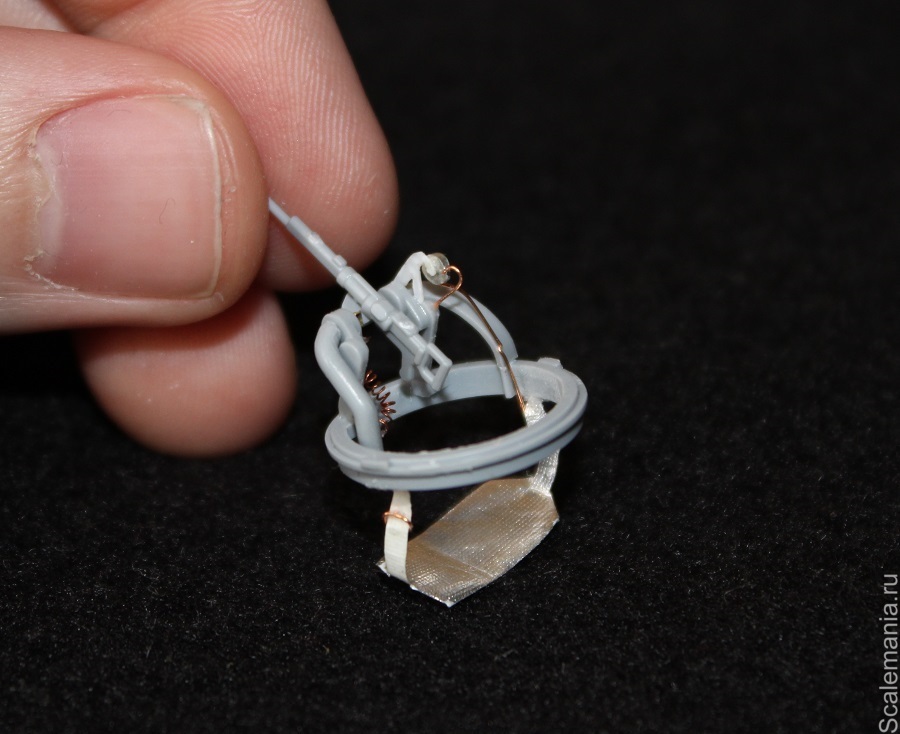

Чуток матчасти(кресло,турель,ниши шасси).
Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 ЗвездаСу-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда
Теперь о прототипе. Им послужил самолет из 288 бап, заснятый на кинохронику зимой 1941-42 годов. Судя по его виду - его сначала закамуфлировали не по схеме(почти весь фюзеляж, вместо хвоста), а потом смыли лишнее, но не до конца.
Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда

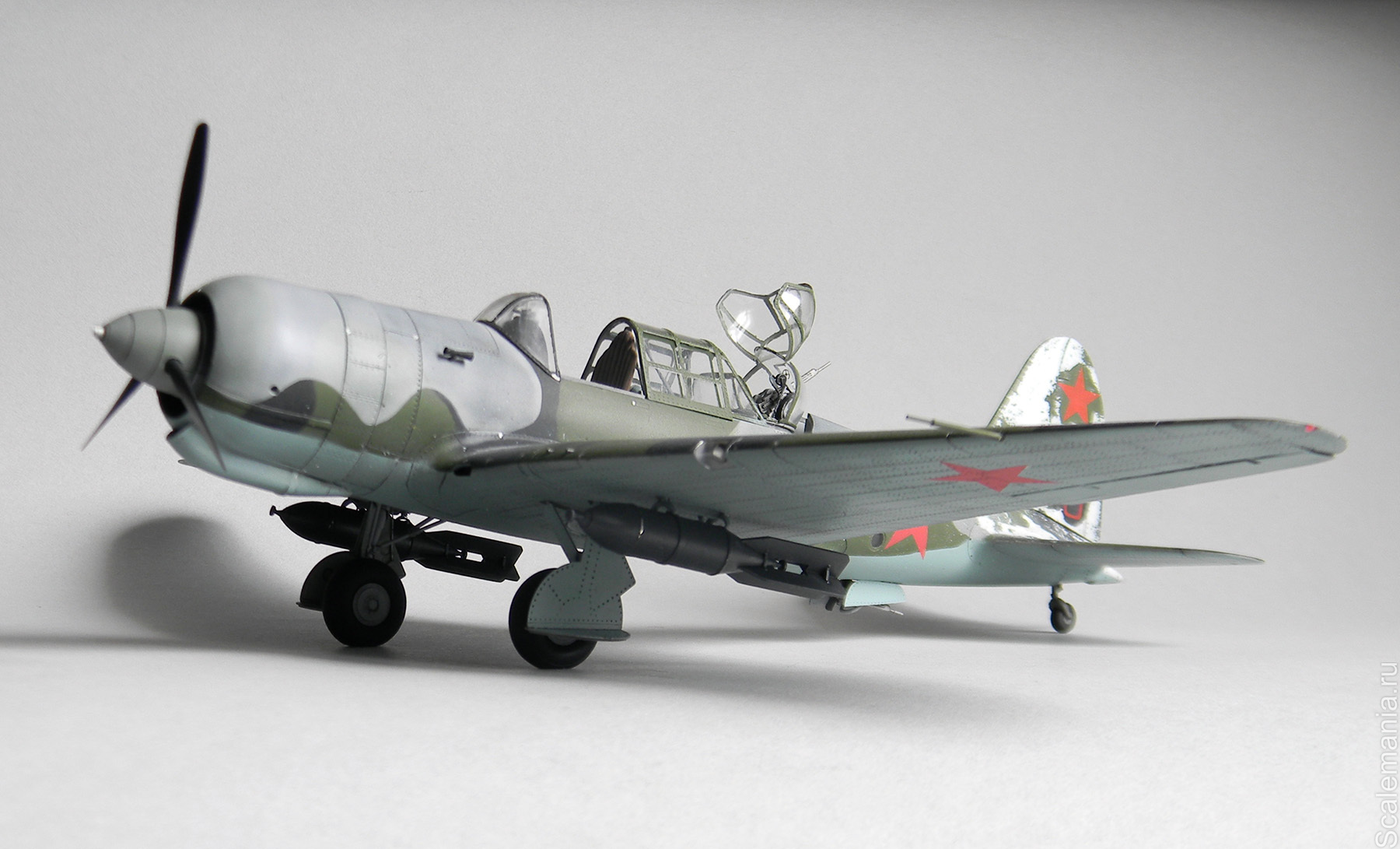

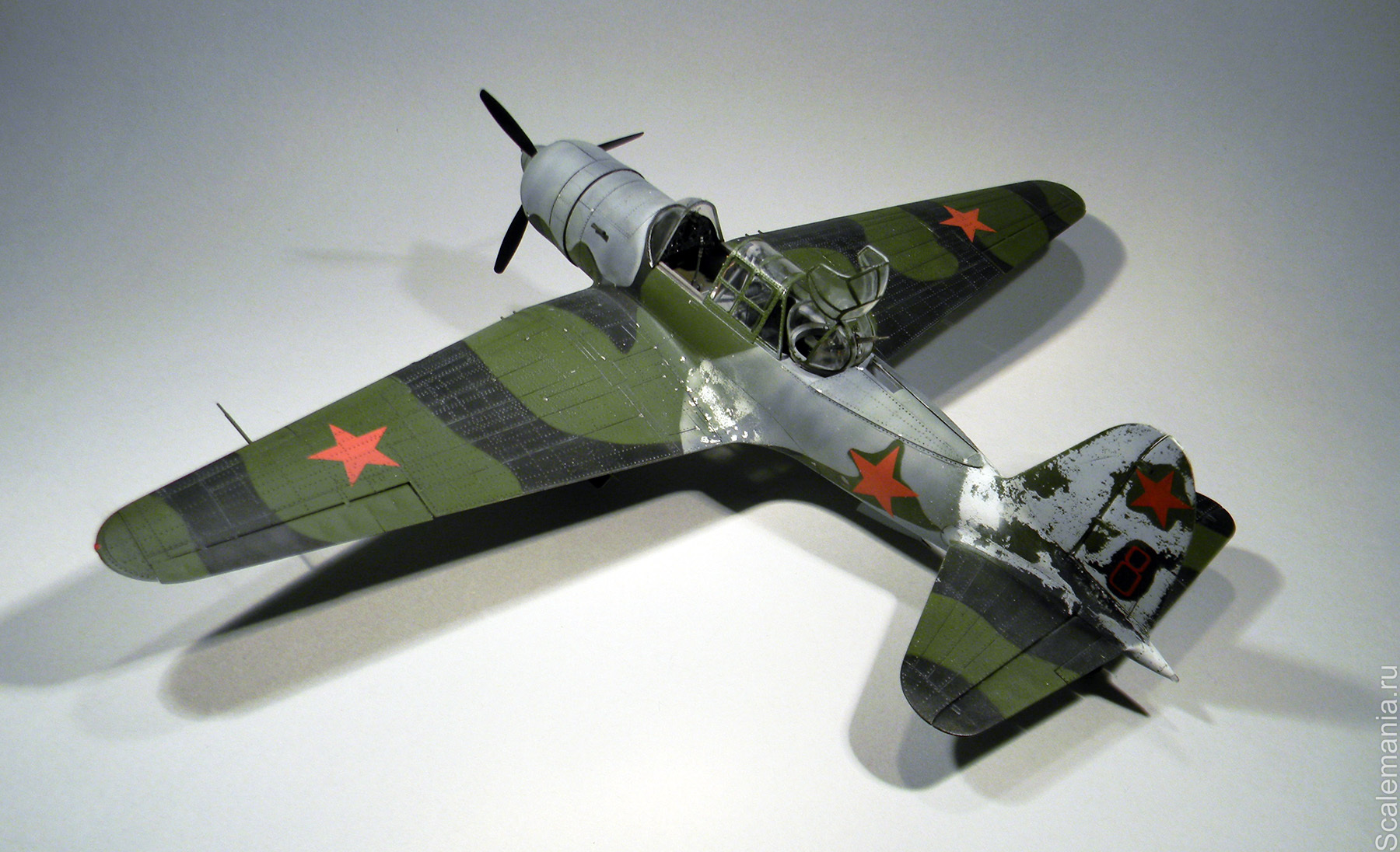

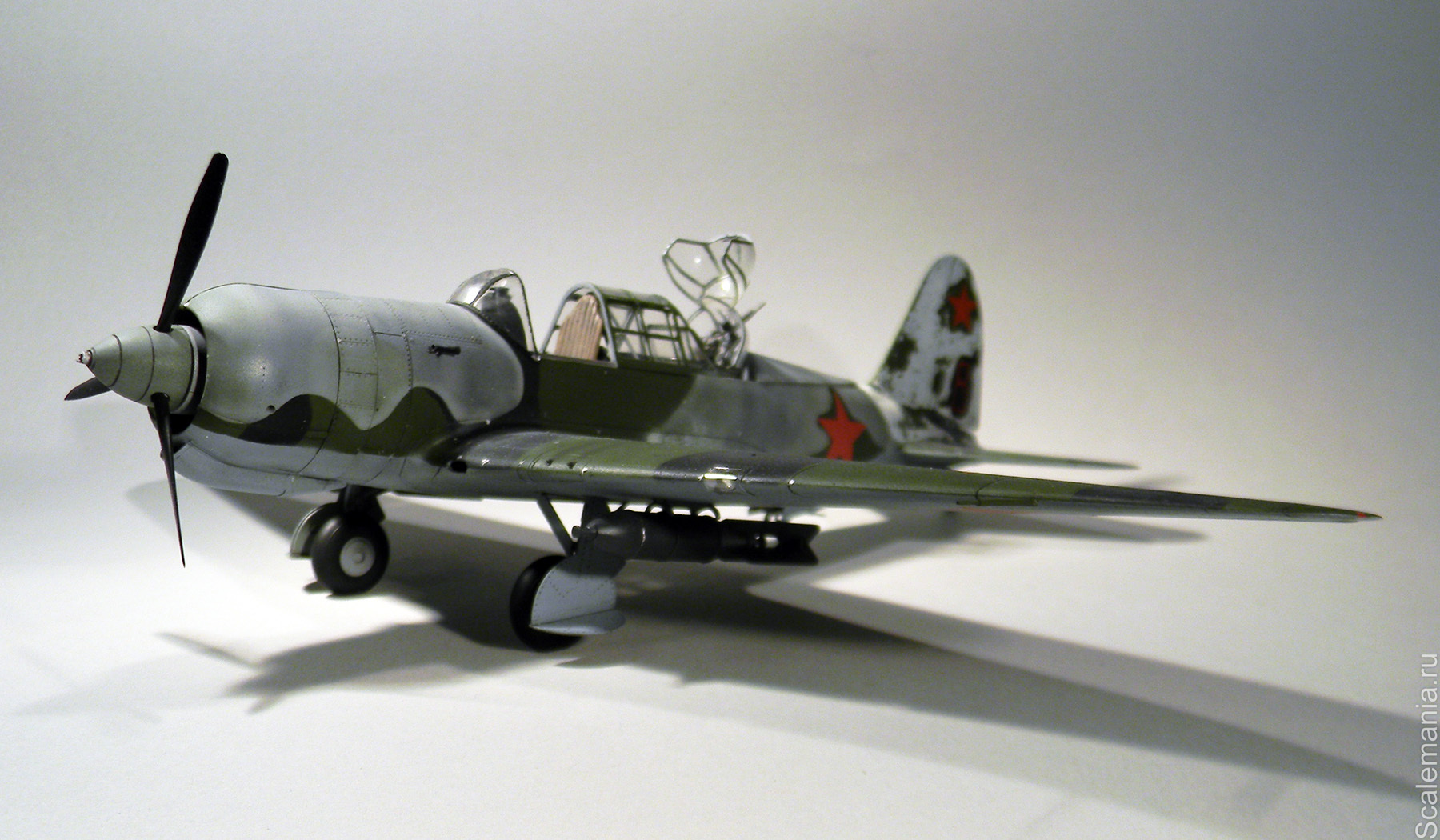

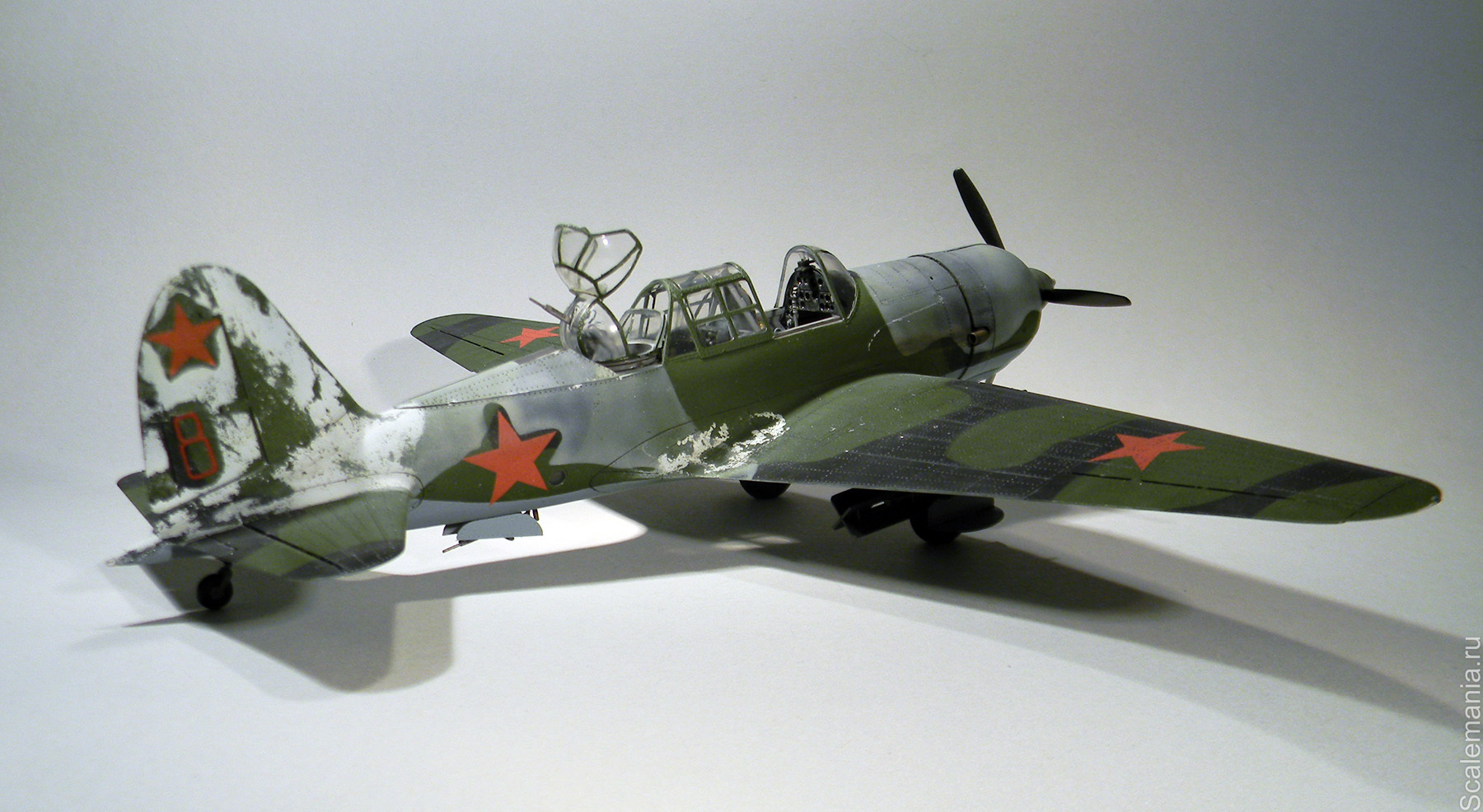

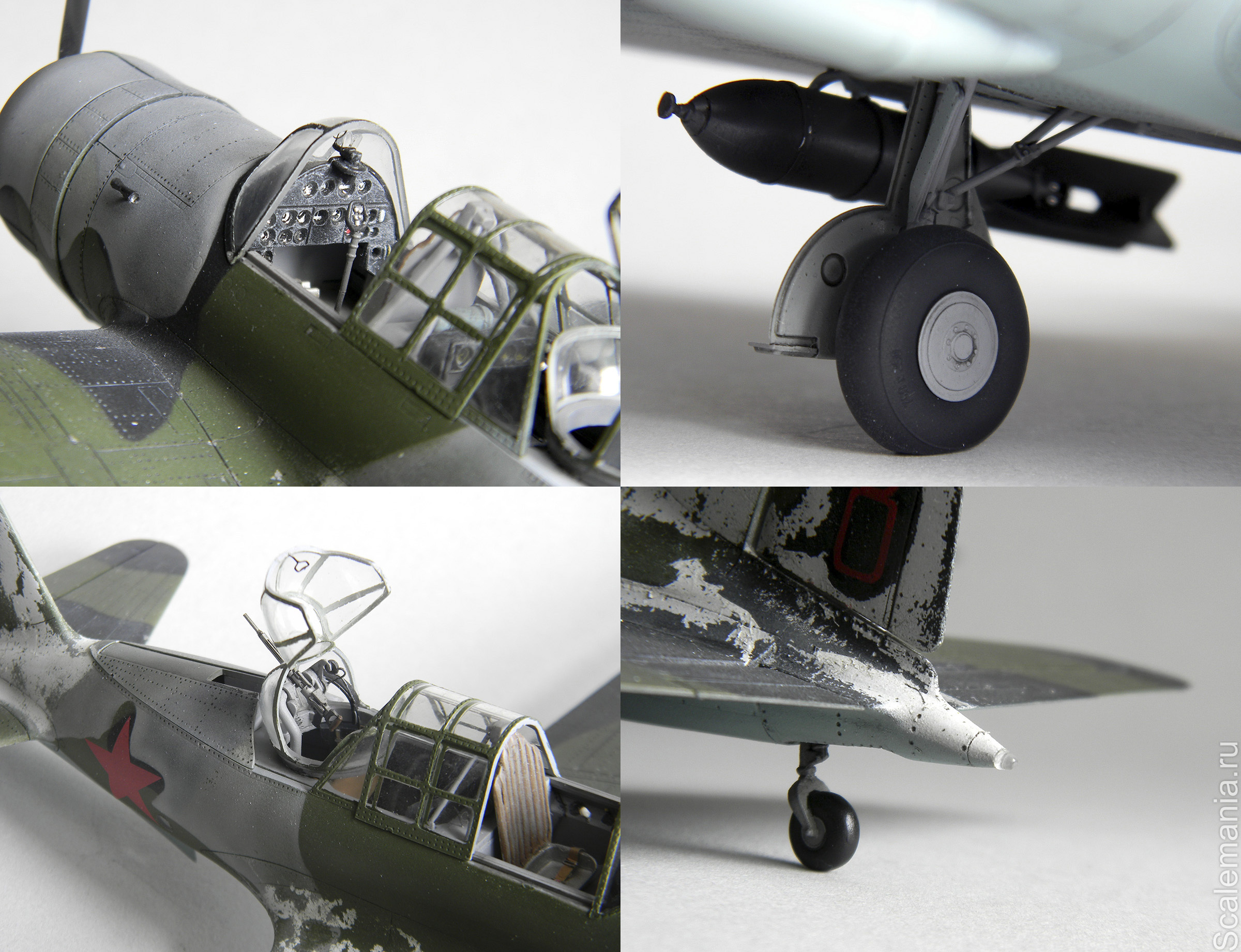

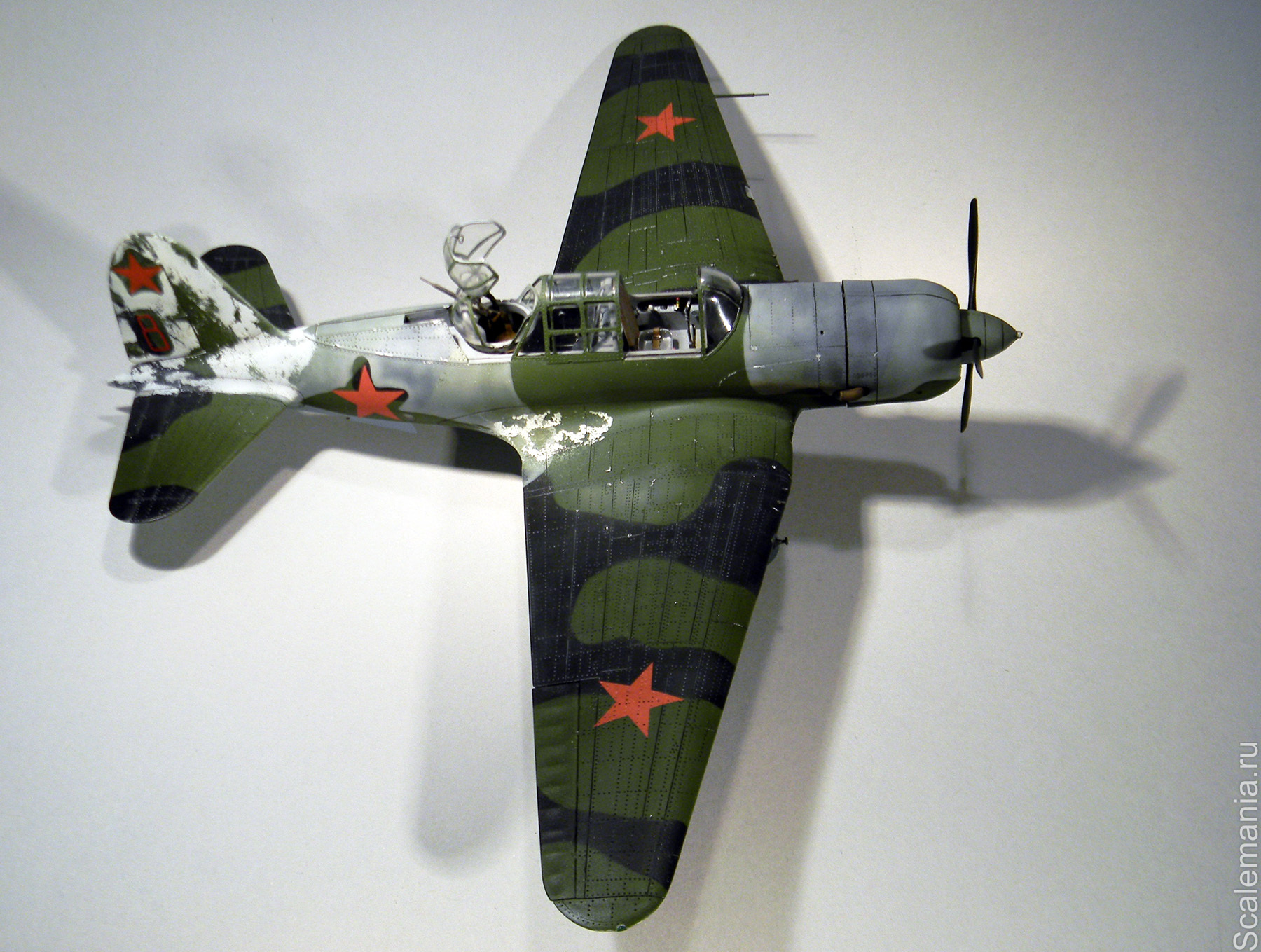

Ну и готовая модель.
Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда Су-2 М-88Б 1/48 Звезда


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Су-2 М-88Б 1/48 Звезда
СообщениеДобавлено: 11 мар 2014 10:49
Не в сети

Зарегистрирован: 25 янв 2011 15:05
Сообщения: 339
Откуда: Baku
Здорово всё вышло! Мастерски сделано, браво!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Су-2 М-88Б 1/48 Звезда
СообщениеДобавлено: 11 мар 2014 11:18
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1961
Откуда: Химки
опять я как то пропустил Ванькин самоль)))
присоединяюсь к вышесказанному))
