 Заголовок сообщения: И-185 М-71 1/48 ARK Models
СообщениеДобавлено: 01 фев 2014 12:12
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: 11 апр 2011 19:14
Сообщения: 243
Привет всем.
Я тут кажется поймал нужное настроение и вспомнил старые темпы работы :D Так что вот быстрая (но не значит что простая) сборка декабрьской новинки 2013 года.
И-185 - самолет распиаренный, на мой взгляд, куда сильнее чем он того заслуживает. Хотя машинка все же знаковая, интересная и просто красивая.По читать о нем можно вот тут - http://www.airwar.ru/enc/fww2/i185.html
Модель же - второй опыт 3д моделирования у Российской фирмы АРК моделс. Главные плюсы модели - приличное качество литья, безальтернативность, хорошая собираемость и цена.

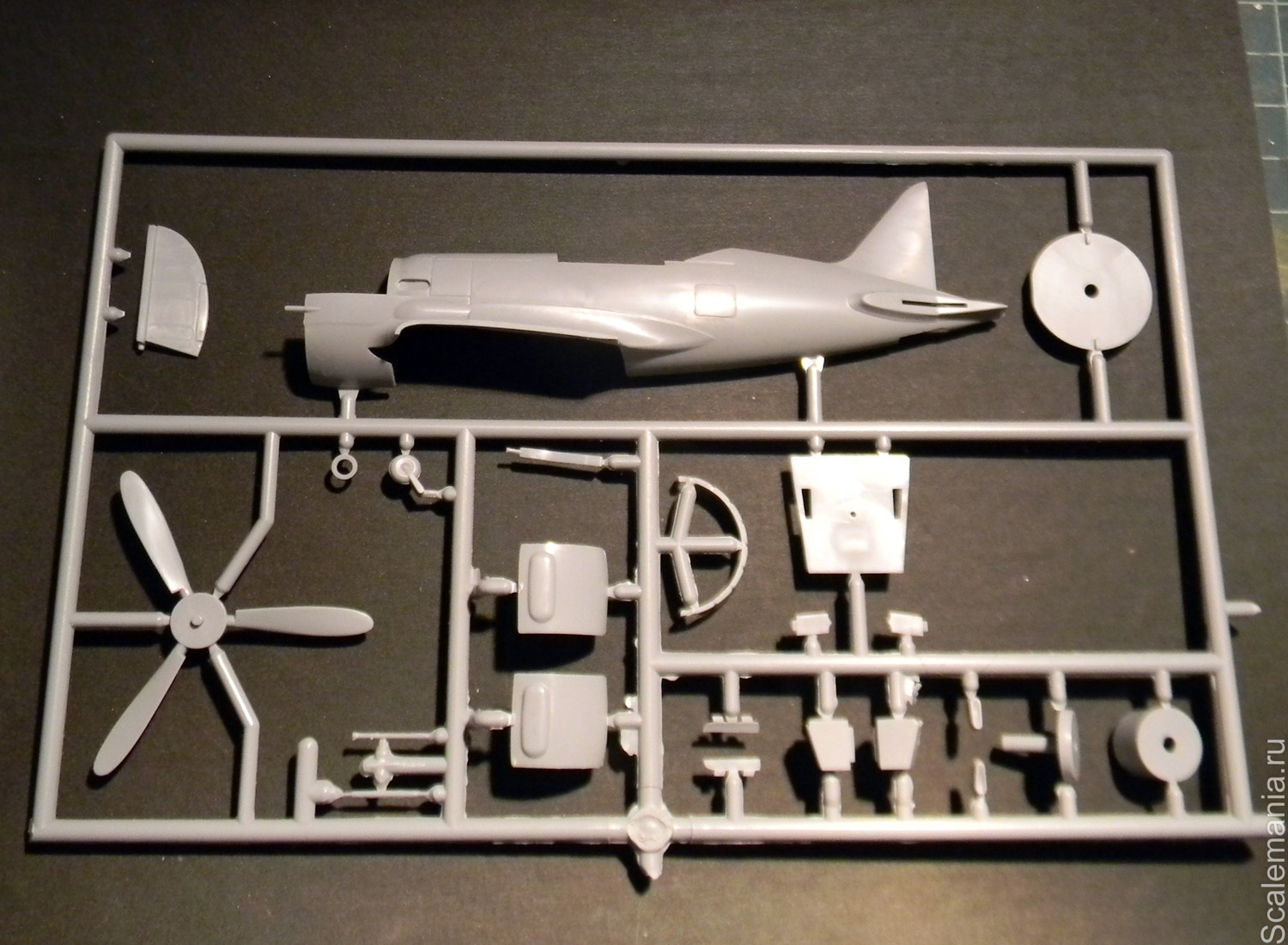

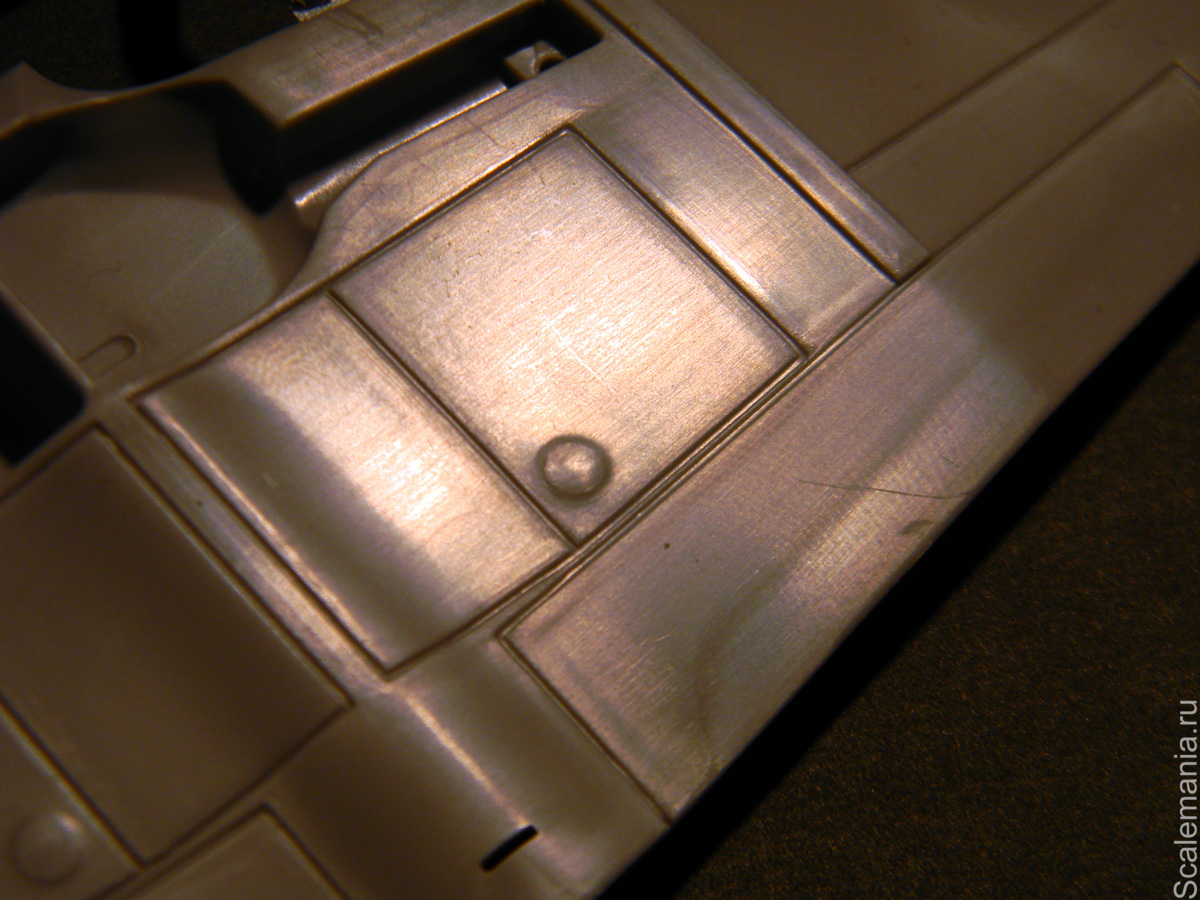

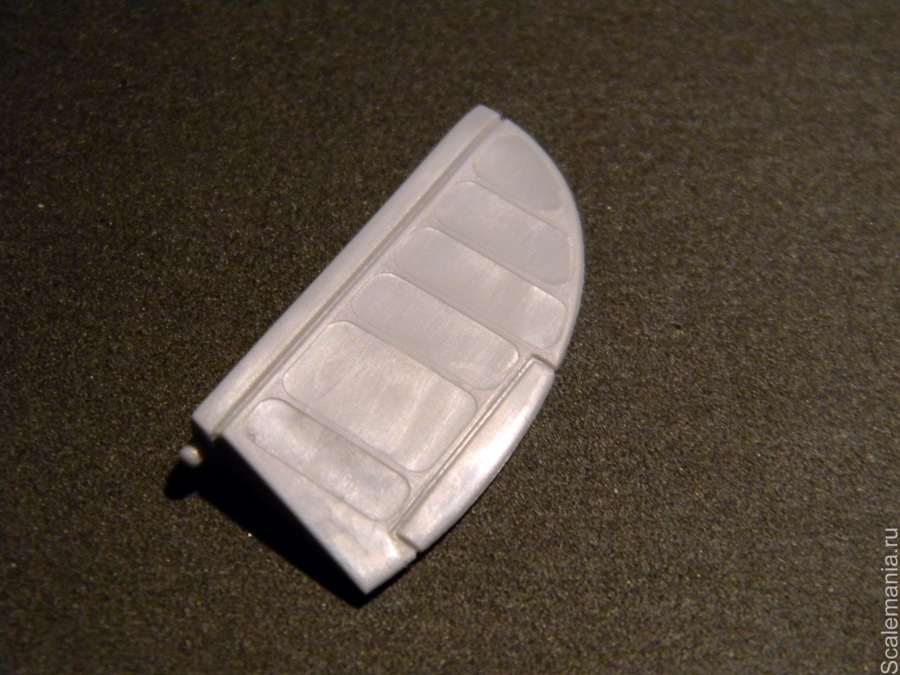

Недостатков прилично. И деталировка на уровне НОВО/Frog-a, и жуткая и траншейная расшивка и мелкие косяки с геометрией(но их много). Пара фотографий для представления о чем идет речь.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models

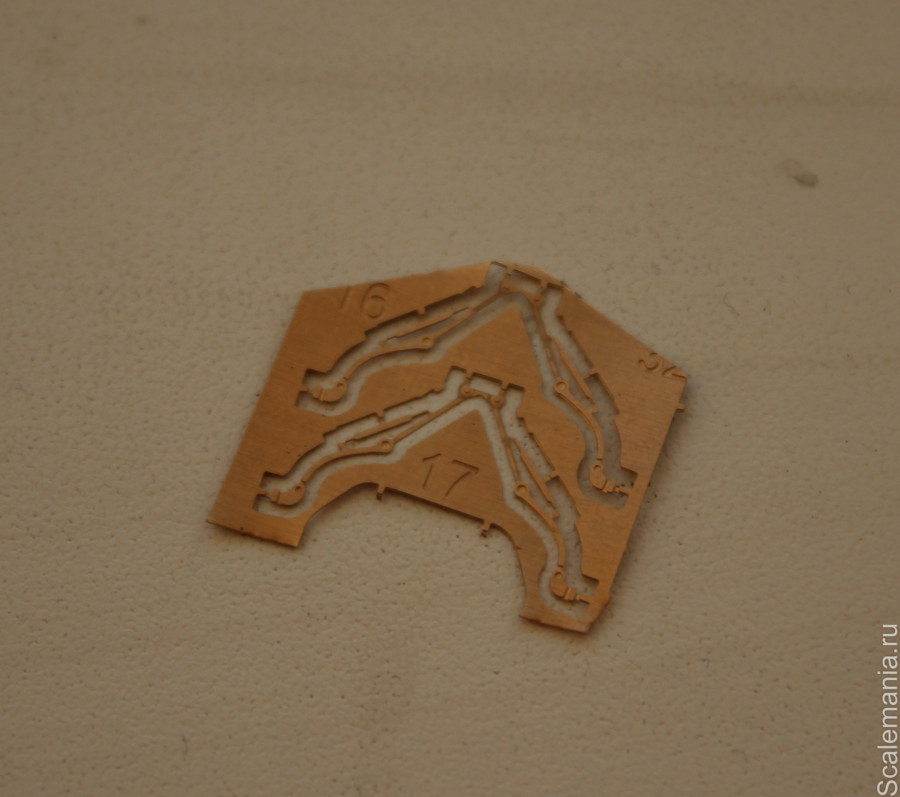

Собирать модельку я решил с небольшими доработками(часть из которым просто необходима). Для упрощения жизни прикупил набор травления для МиГ-3 от АСЕ. Часть деталей из него хорошо подошла для доработки интерьера.
В работе очень помогла вот эта ветка на скееле - http://scalemodels.ru/modules/forum/vie ... 30546.html
Тут выложено тех.описание с кучей фоток и информации. По этим фото и схемам дорабатывал кабину. Правда многое (силовой набор, пространство за креслом пилота) сделал по мотивам.

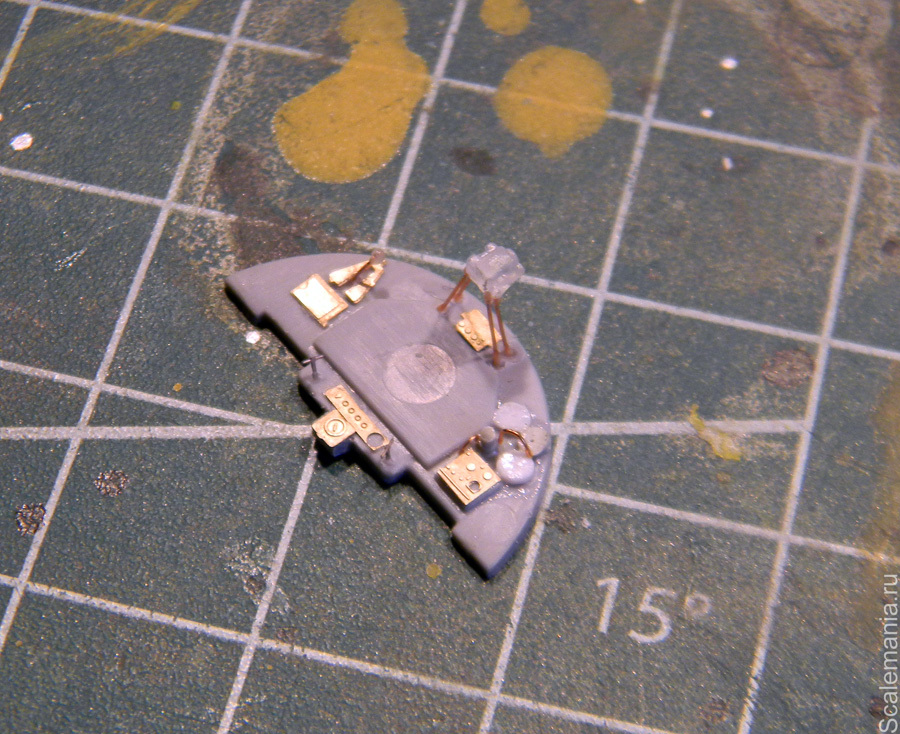

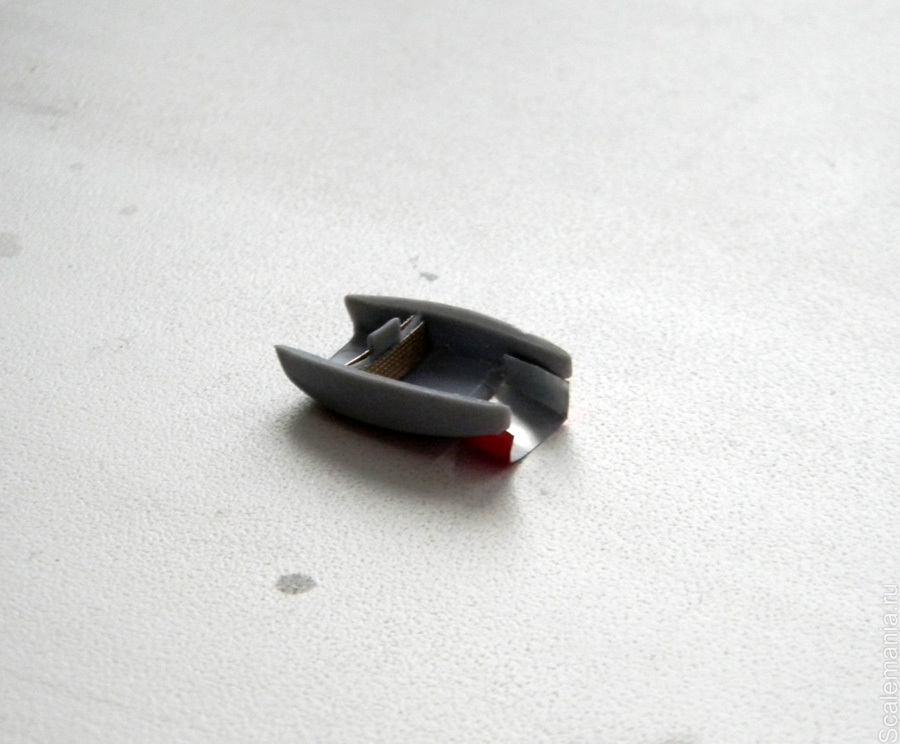

В наборе идет пол, кресло, приборка, штурвал и пустые боковые панели. И больше ничего. При этом кабина у И-185 отлично просматривается. А за креслом пилота взгляд вовсе обрывается в пустоту. Из травленки, проволоки, запчастей от старых моделей и листового пластика доработал кабину. Сделал силовой набор, проводку, трубопроводы, из бомбы выточил кислородный баллон, закрыл пространство за креслом пилота(судя по фото оно было зашито), поставил травленые педали и ручки. Повесил аптечку, ракетницу, переделал крепление прицела(ажурные стоки в модели изобразили пластиковой пирамидой). Приборку взял из травла, она отличается от приборки И-185 только одним прибором в верхнем ряду. На такое несоответствие я решил закрыть глаза. Фонарь решил открыть, для чего распилил его.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models
Кабину загрунтовал, покрасил, сделал смывку и клеил фюзеляж. В итоге силовой набор и радиооборудование за креслом пилота почти не видно, и его относительная неаккуратность не является проблемой. Немного накосячил с прицелом, потом поправил его, но все равно встал он не идеально.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK ModelsИ-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models
Следующий "прикол" модели - двигатель. В щель капота его конечно почти не видно, но ставить глухую заглушку которую дает АРК мне показалось не правильным. В качестве муляжа М-71 подошел наборный двигатель от АМТшного А-20, который валялся у меня после сборки модели. Конечно у него 14 цилиднров вместо 18 нужных для М-71, но этого точно не будет заметно в темноте капота. Так что после подгонки цилиндрической защиты картера и основания кока винта я установил мотор на место. Для этого потребовалось немного обточить его.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models

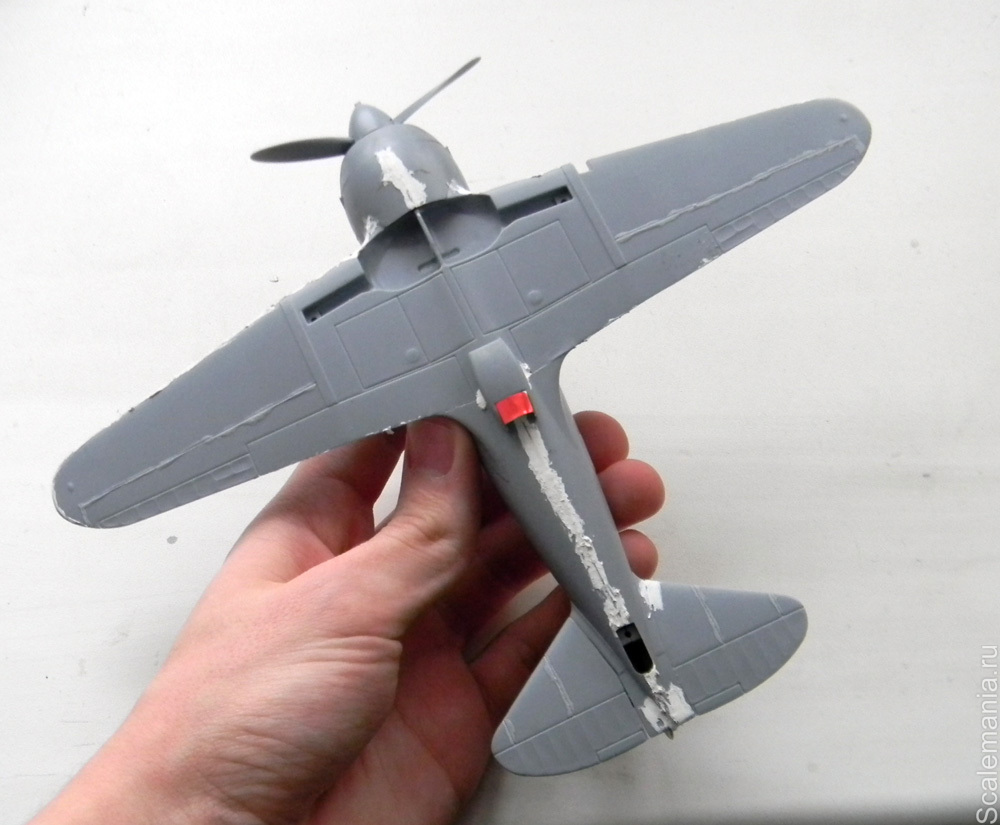

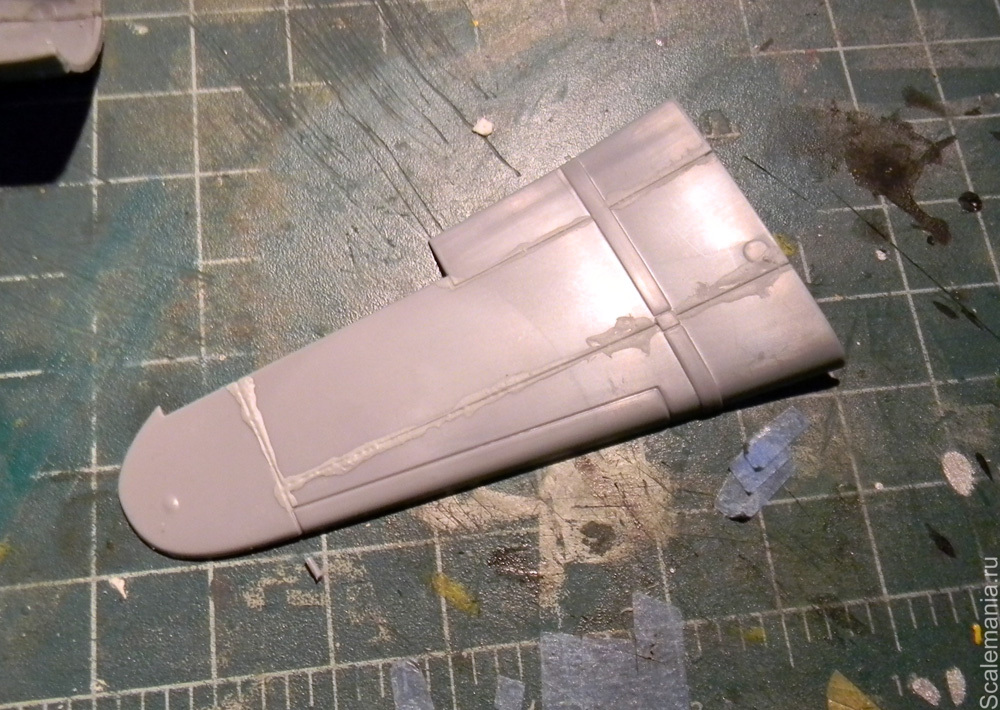

Для борьбы с траншеями расшивки я залил их 500ым сюрфейсером, посмотрим что получится после прошкуривания. Если все равно будут траншеи то просто зашпаклюю и нарежу по новой.
И-185 М-71 1/48 ARK Models

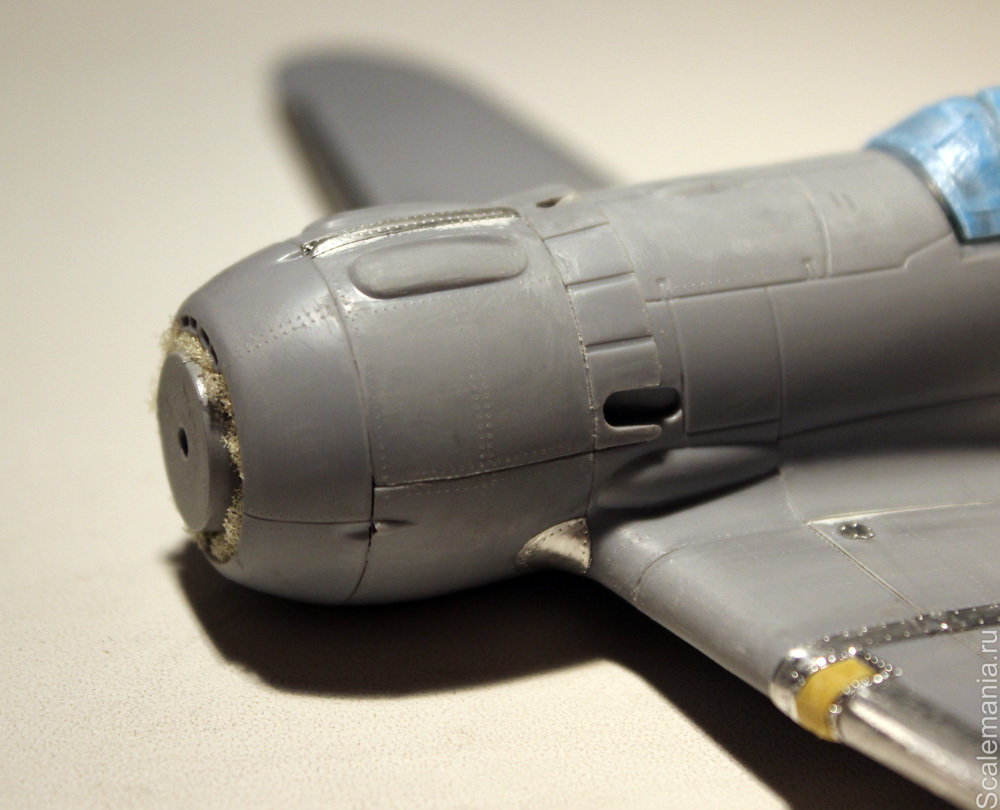

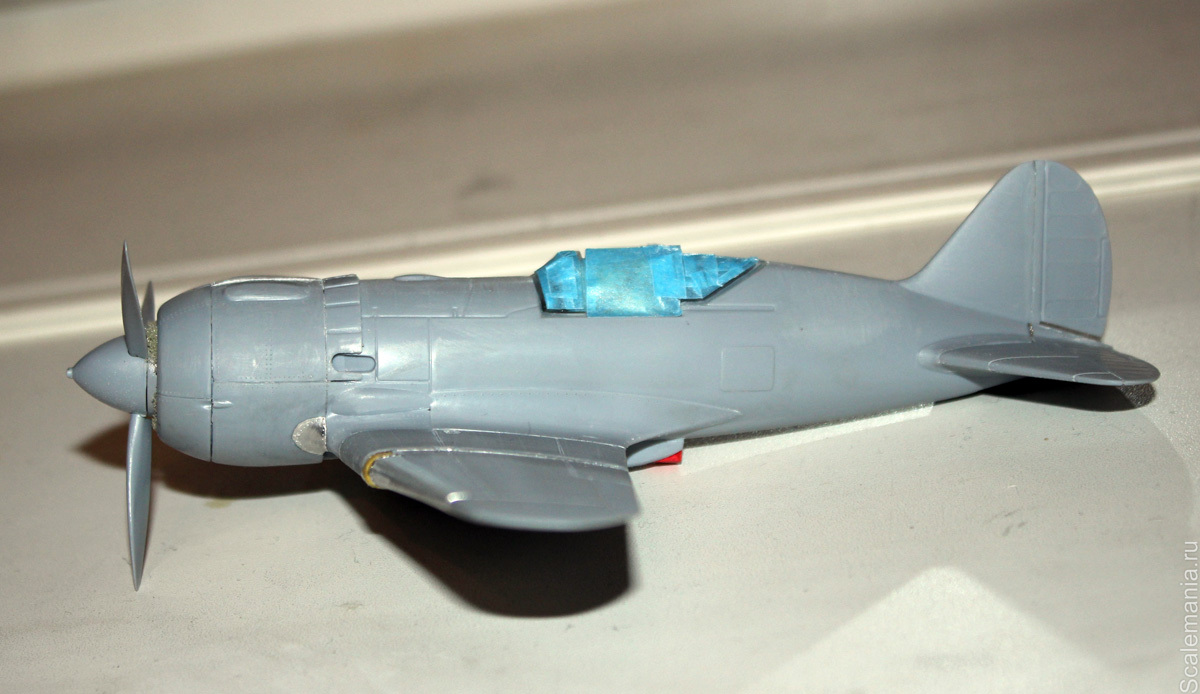

Стыковка капота вышла не идеальной, из-за поведенности одной из деталей капота(обтекатель пушки сверху). Крылью с фюзеляжем сложились хорошо. Нишу посадочной формы зашил пластиком потом буду ставить туда саму фару и делать стекло из скотча. Ставить родную убогую стекляшку не вариант. Прошпаклевал стыки(не жалея шпаклевки, в итоге думаю почти все сошкурится. Еще решил отклонить створку масло-радиатора на брюхе. Створку вырезал из жести. Ну и сеточку из травления приклеил внутрь.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models

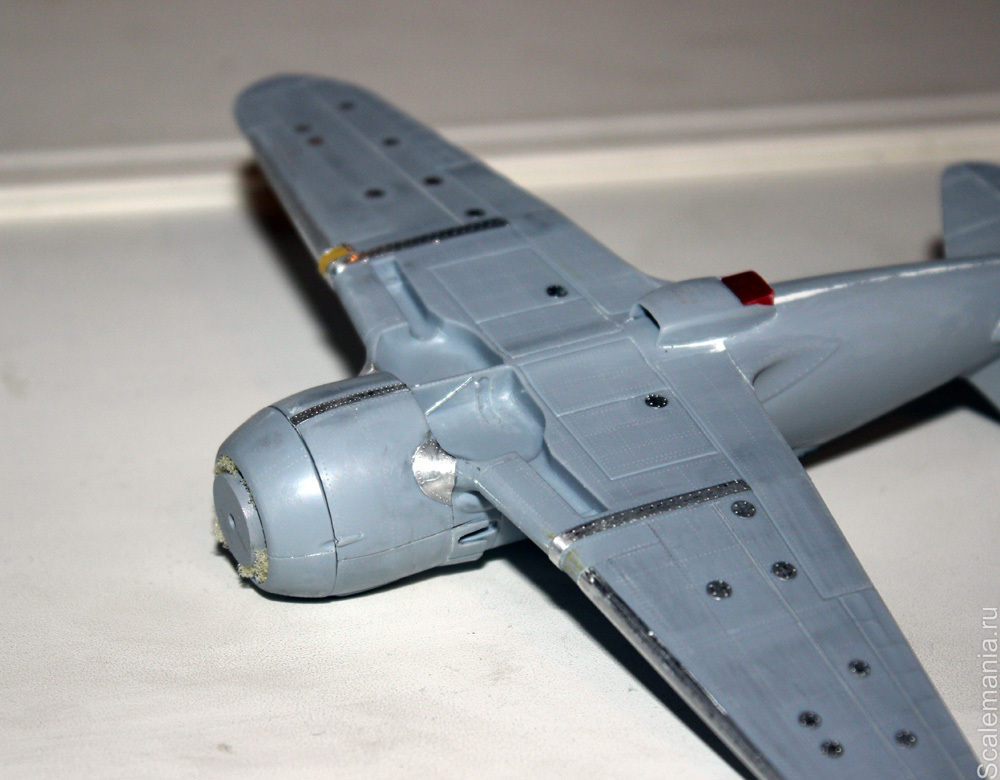

Зашкурил стыки. Прорезал расшивку поверх старой. Надо сказать что отвратное это занятие, шпаклевка крошится по краям. На крыле снизу и на капоте нарезал недостающие линии расшивки. Часть панелей и лючков вырезал из фольги. Накатал клепку. Приклеил отклоненную створку маслорадиатора. Закрыл фонари масками. В нишу фары поставил эльфовскую посадочную фару, стекло сделал из скотча, по периметру оклеил фольгой, закрыл масками.

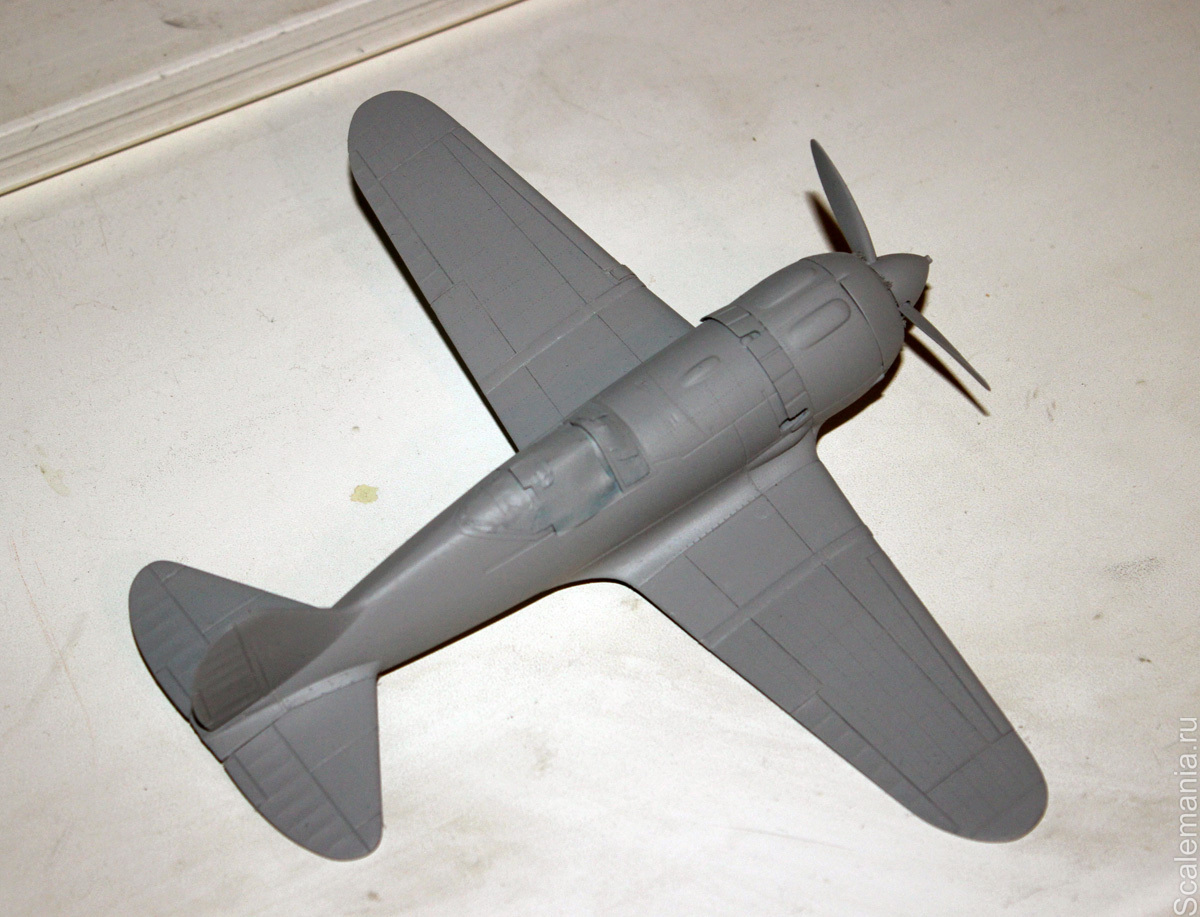

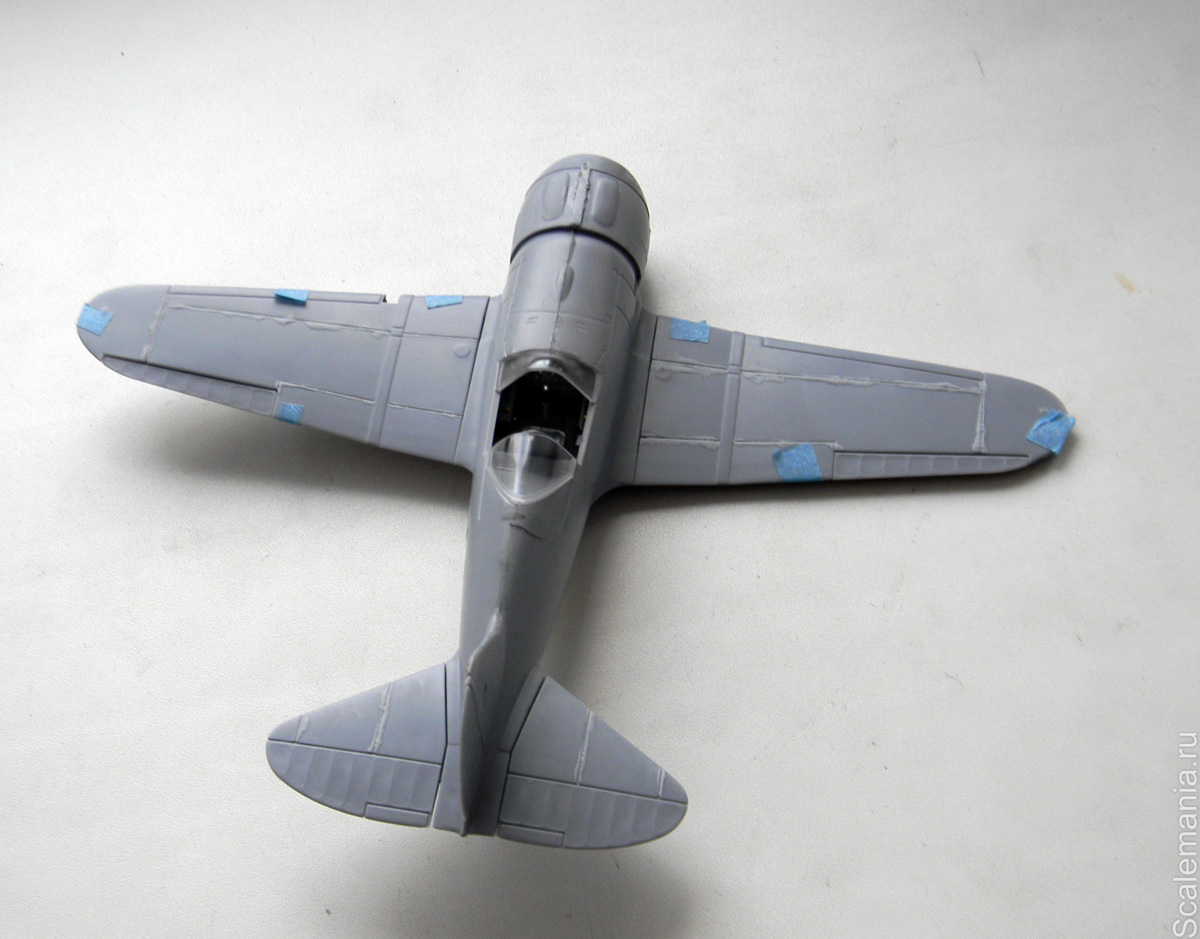

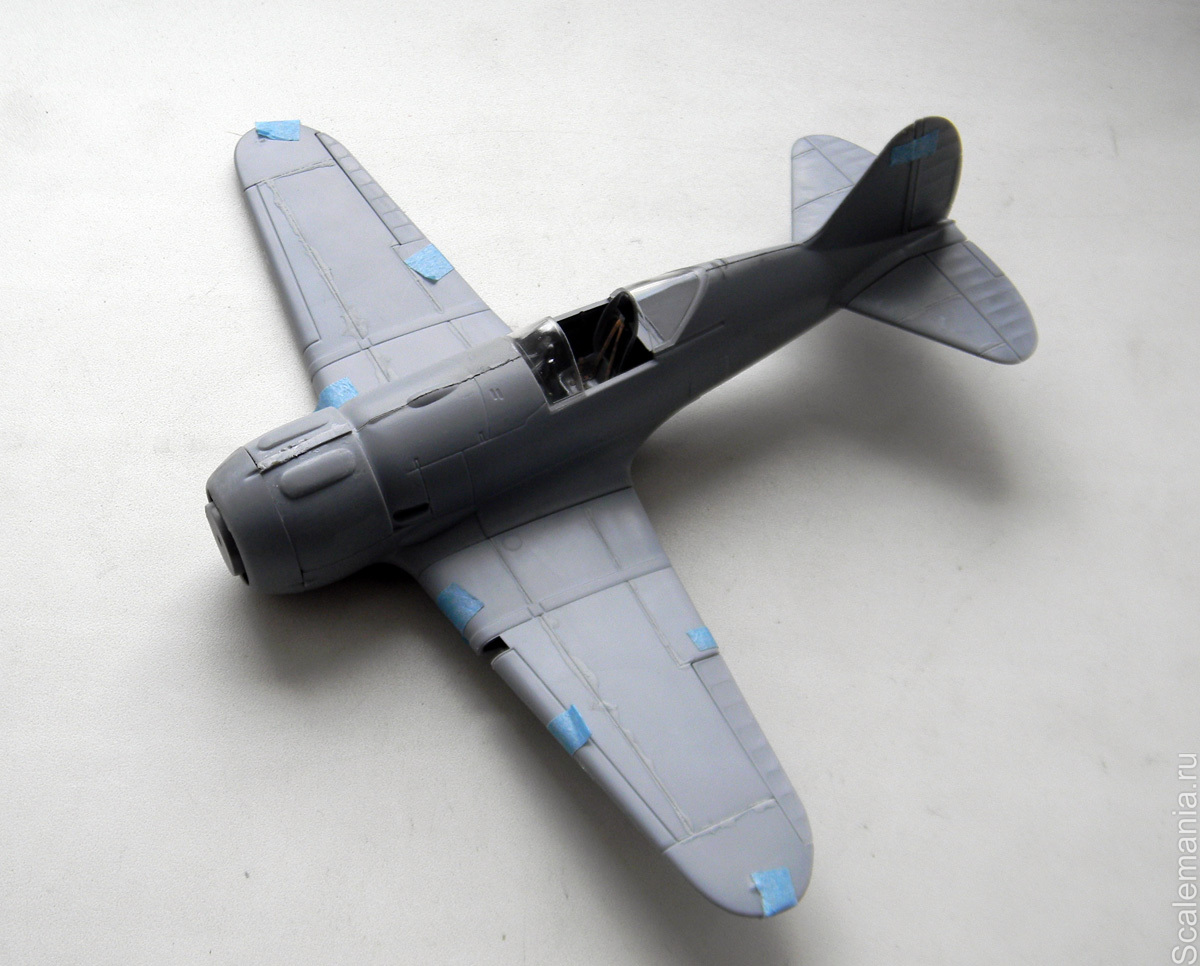

И задул модель грунтом. Зря поспешил, надо было очистить коробку в которой задувал от пыли, а то получилась "пушистая" модель. Надо будет убрать пылинки. Переднюю деталь капота не приклеил, по этому там такая щель.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models

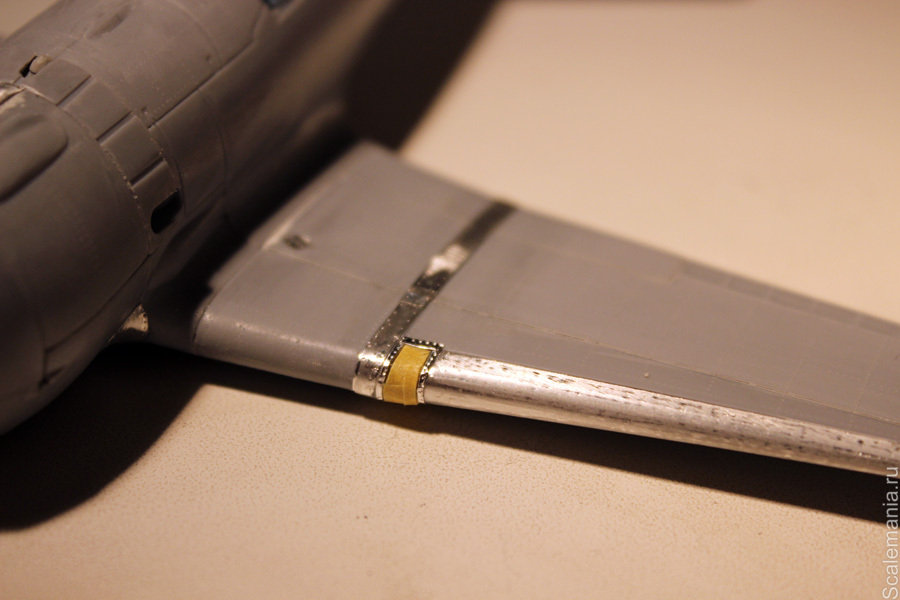

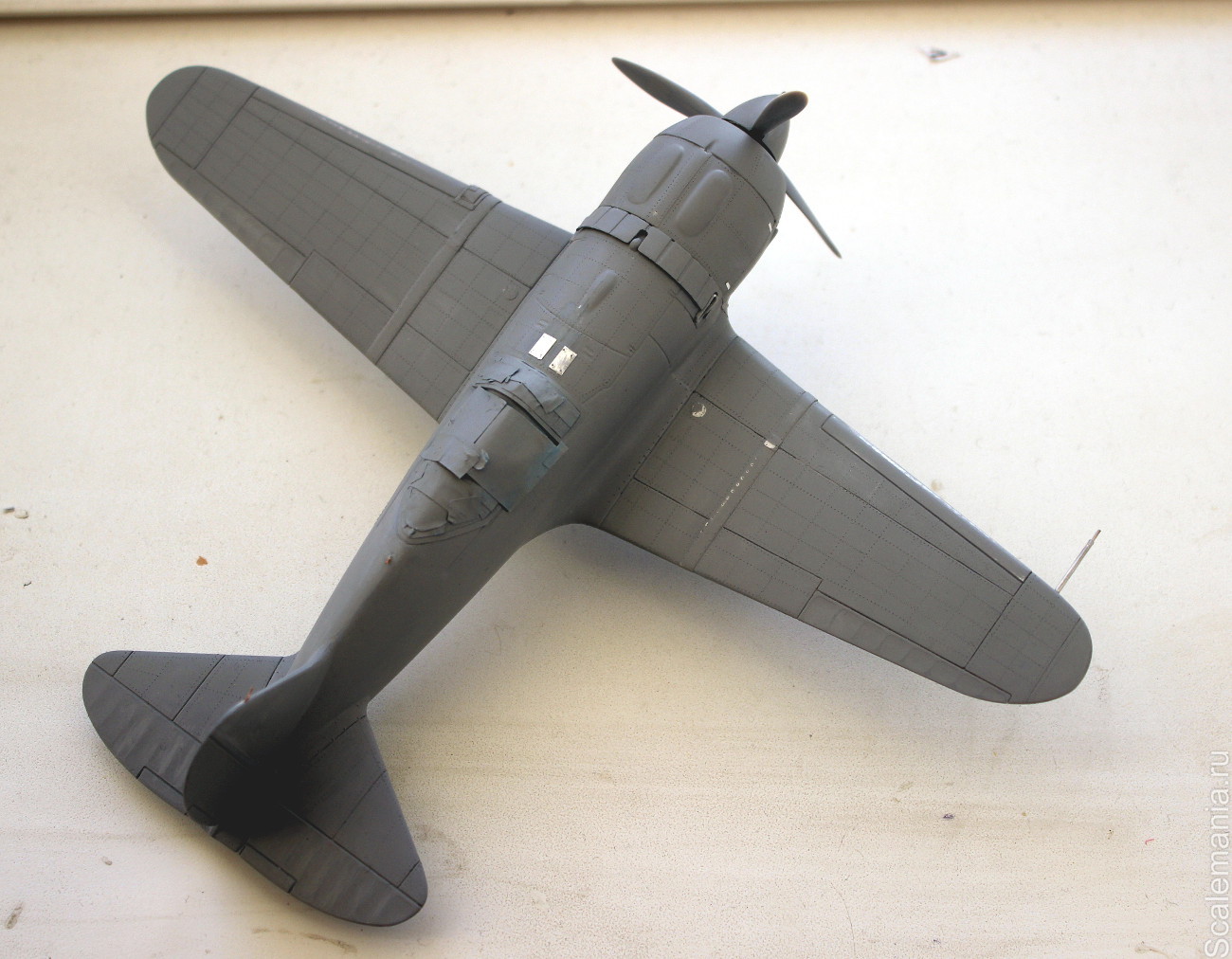

Очистил модель от пылинок, поправил клепку. Дошкурил несколько проблемных мест. Из стальной трубки вырезал ПИТО. Добавил пропущенные замки на капоте и пару лючков у кабины. Из объемной декали вырезал имитацию рояльной петли люка оборудования на фюзеляже. Поставил проволочные ушки под антенну. Винт сначала думал заменить на что-то из запасов, потому что родной напоминает скорее гребной винт, чем винт самолета. Но в запасах был только винт противоположного вращения. Пришлось взять шкурку и постараться привести родные "весла" в приличный вид. Во всяком случае стало всяко лучше, чем было изначально.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models
Добиваю мелочевку под покраску. Перед приклейкой лицевой части капота покрасил часть кока винта, которая была приклеена к кожуху обтекателя картера в цвет остального кока. Высверлил и поставил на место патрубки. С самим самолетом по сути закончил. Надо будет протереть его пыли после шкуренья, накатать пару забытых линий кроя и все. Работы минут на 10 и можно красить.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models

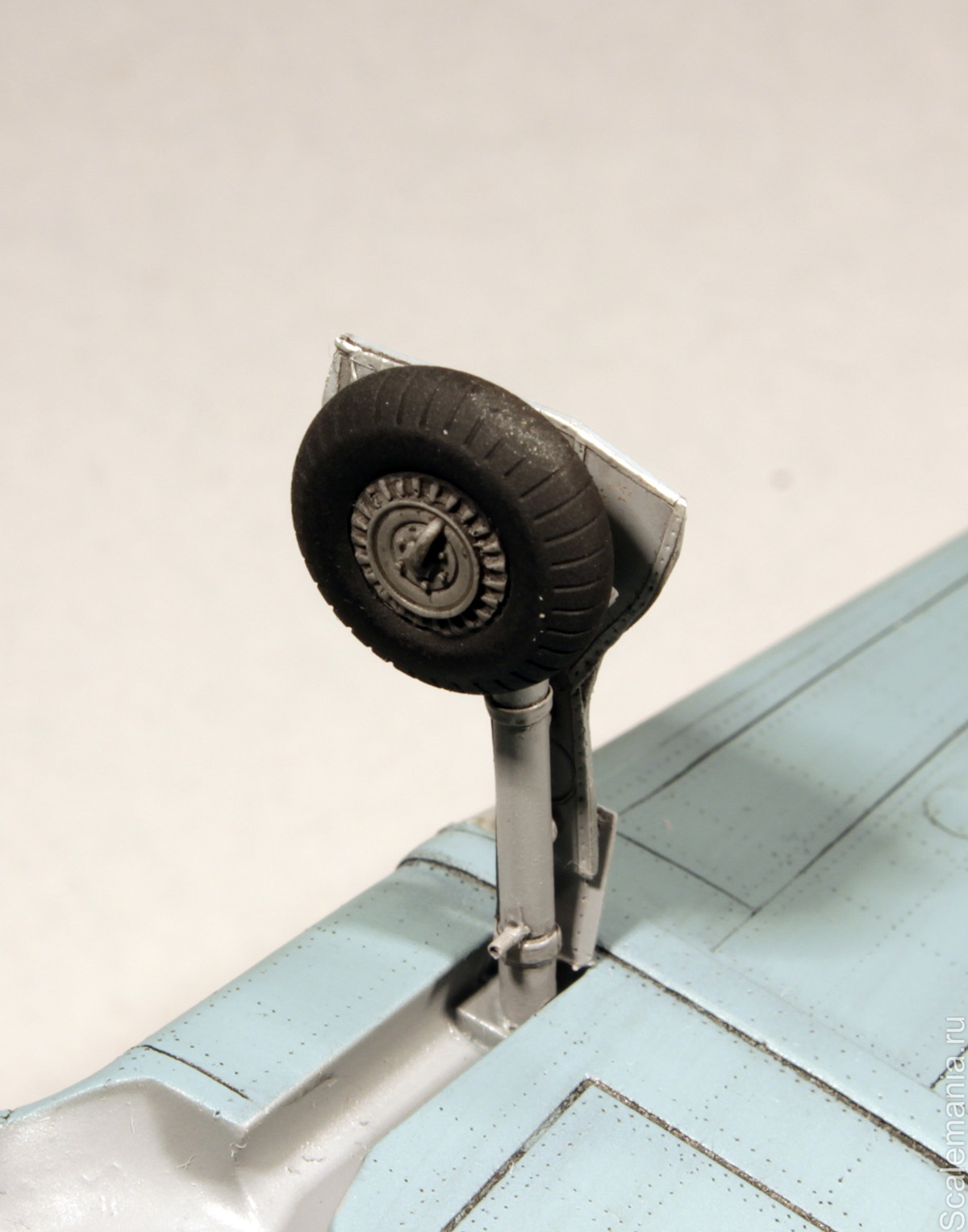

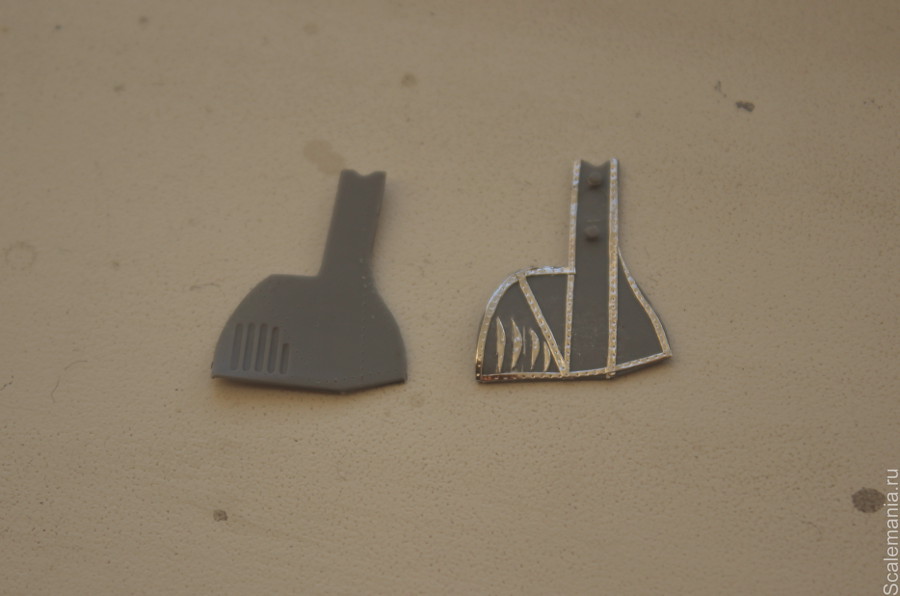

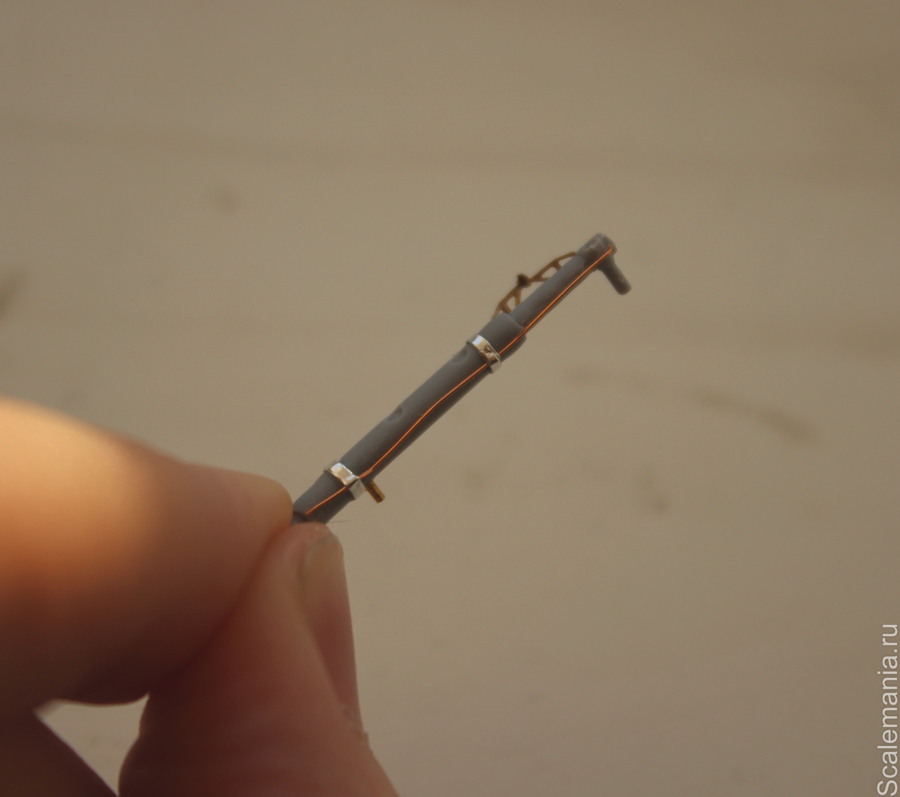

Немного доработал стойки.Добавил проводку,двузвенник и пару мелких деталей. На самих створках снаружи добавил клепку, а изнутри сделал силовой набор из фольги и пластика. Надо только пригладить жабры вентиляции по лучше. Конечно вышло изрядно по мотивам(на основных створках жабер жалюзей на 1 меньше, но думаю за колесом этого видно не будет) Для изготовления тяг створок отложил пару деталей травленки. Колеса шасси буду менять, наборные доводить до нормального вида банально лень. Нишу заднего колеса и створки доработаю совсем немного, все равно их почти не будет видно изнутри. А вот стойку и само заднее колесо - заменю.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models

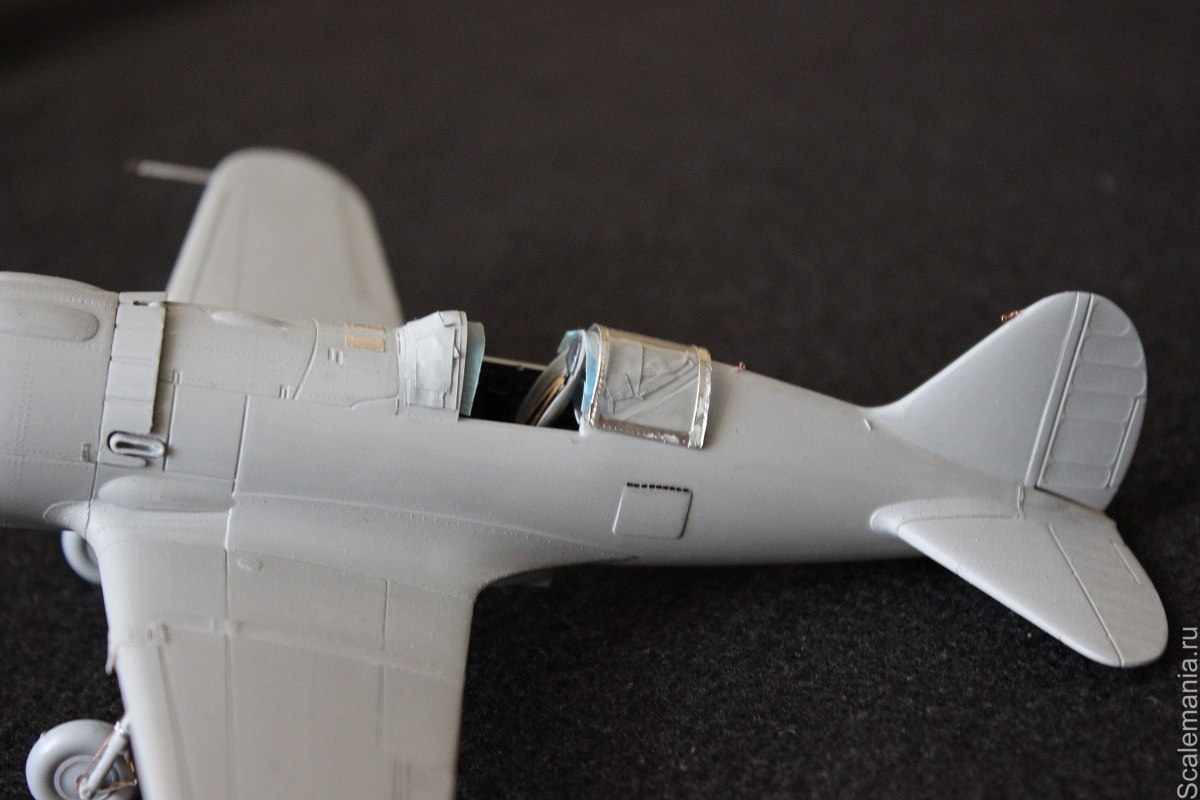

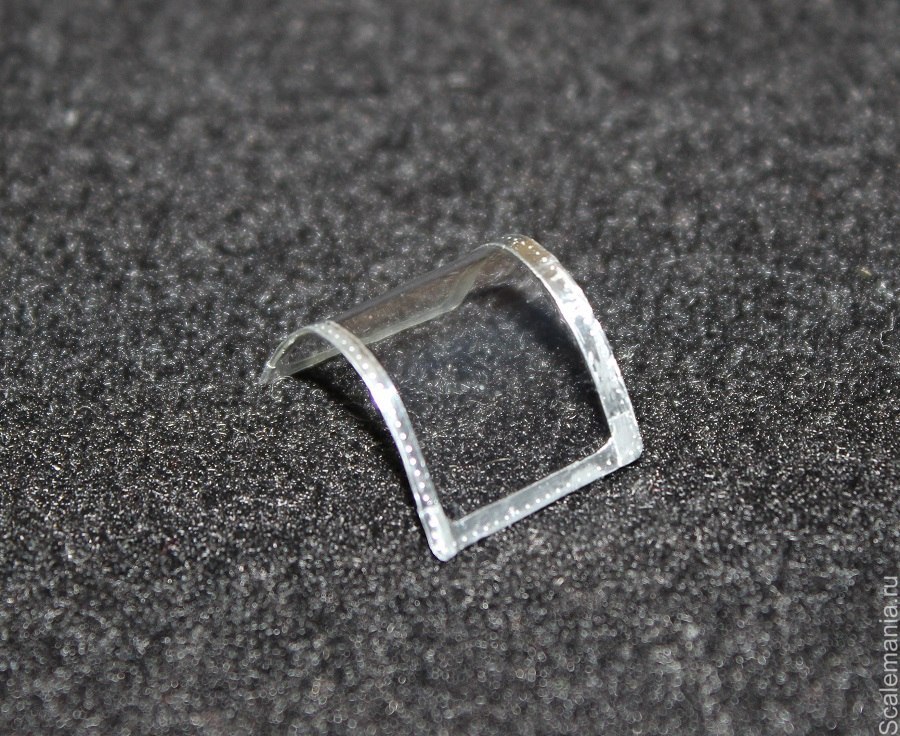

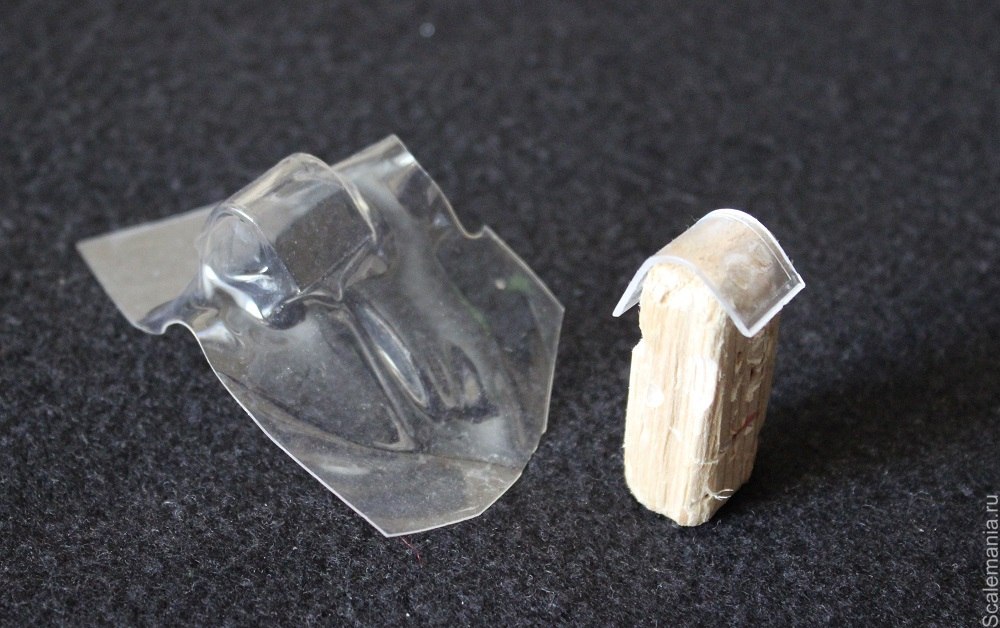

Дальше по плану шел фонарь. Решил не мудрить и вытянуть новый по родному. Подобрал прозрачную пленку, приклеил родной фонарь на упор, нагрел пленку, вытянул пару сдвижных частей. Вырезал саму нормальную, сделал переплет из фольги, искупал в Футуре.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models

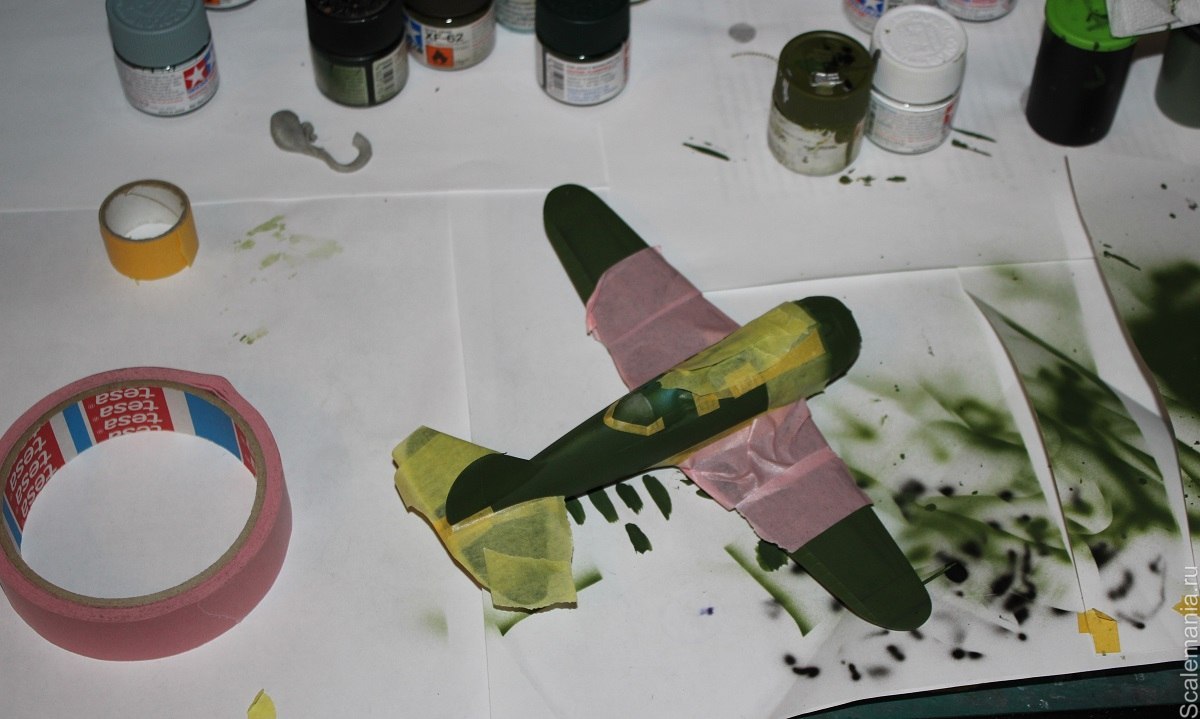

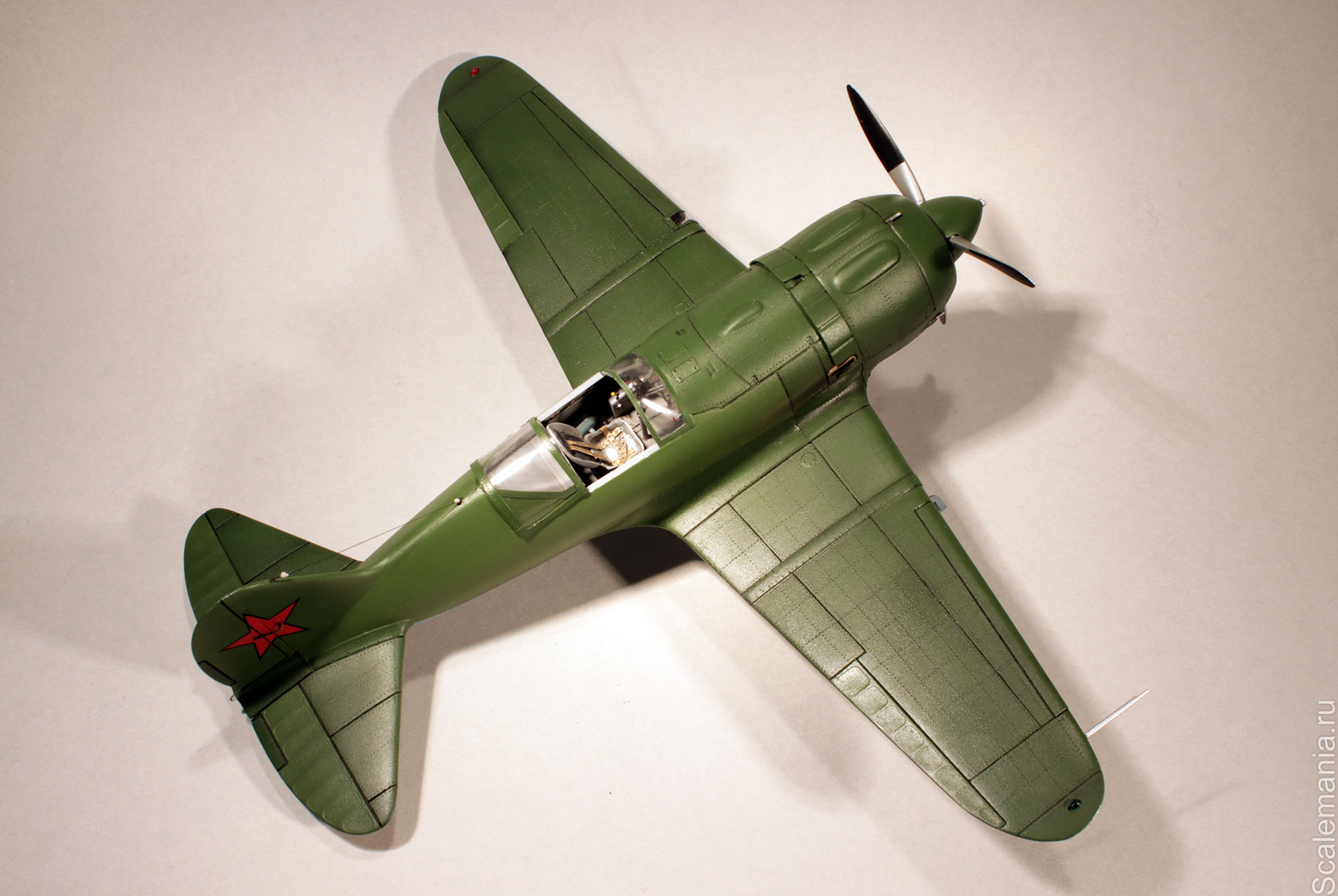

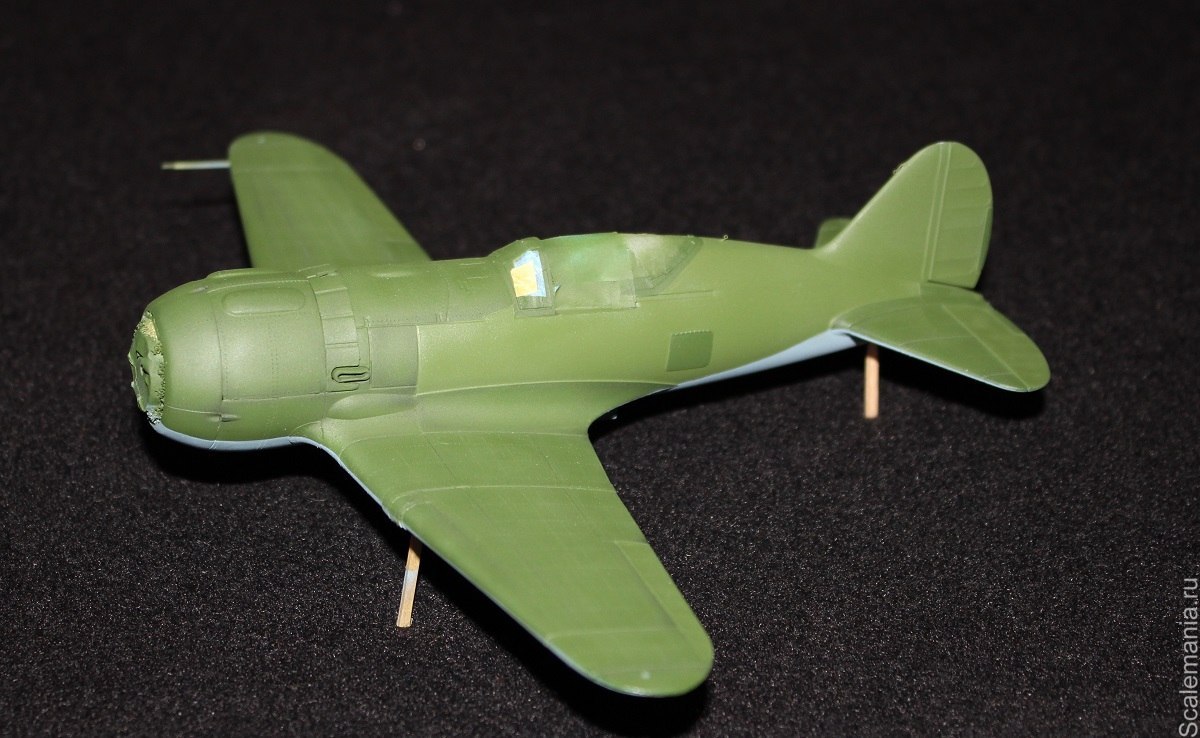

В среду сел за покраску. Решил сильно отойти от базовой схемы окраски, потому что однотонный окрас с минимумом обозначений смотрится очень скучно. Вдохновившись веткой по Трумпеторовскому МиГ-3 на скееле (http://scalemodels.ru/modules/forum/vie ... rt_80.html) решил сделать двухцветный верх. Правда надо было смотреть внимательней, потому что я сделал все с точностью до наоборот. Правда И-185 и так не мог быть таким лоскустным. Красил тамией, цвета мешал посматривая на формулы. Чую что пролетел с цветом(а на фото он еще и сильно искажен вспышкой). По крайней мере от Акановского АМТ-4 отличается сильно. Ну да ладно. Все равно неточностей на этой модели воз и маленькая тележка.
Красил так - база на металлические поверхности - шейдинг- снова база, маски - цвет для фанеры и полотна - маски- низ тоже в два тона(но выделил только рулевки, фанеру не трогал) - правка косяков - футура. Вечером завершил покрасочные работы и убрал модель в шкаф сохнуть. Кстати говоря из-за жуткой сухости воздуха дома Футура легла с заметной шагренью, хотя раньше при тех же "настройках" ложилась нормально.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models
Позавчера продолжил работу над моделью. С утра перевел декали. Родные полетели в помойку. Во-первых они очень нежные(правда это скорее плюс, но они требуют изрядной аккуратности при переведении и одну звезду я сразу запорол. Правда в наборе их идет с запасом), во-вторых на зеленом фоне звезды приобретают малиновый оттенок. Это еще на АРКшном И-16 было замечено. Так что в ход пошли декали из запасов. А именно - от Звездинского Су-2. Перевелись они отлично, правда декалей тут аж четыре. Поверх декалей на хвосте приклеил весовой компенсатор(или тягу?) руля поворота, которую подобрал из запасов травления.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models
Следующий шаг - смывка. Да, я понимаю что с той расшивкой, что идет у АРК(пусть даже частично перерезанной) выделять крой черным совсем уж архаично. Но... В общем не знаю. Нравятся мне модели "в линеечку". Может быть вырасту из этого скоро
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models
После смывки занялся мелочевкой. Покрасил, оттонировал и приклеил стойки и створки шасси, тяги. Из латунных трубок сделал стволы пушек. Натянул антенну. Покрасил патрубки. Приклеил БАНошки(готовые от Хобби+). Задул модель полуматовым лаком, снял маски с фонарей,приклеил сдвижную часть(в итоге она сидит не на направляющих, что местами режет глаз).
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models

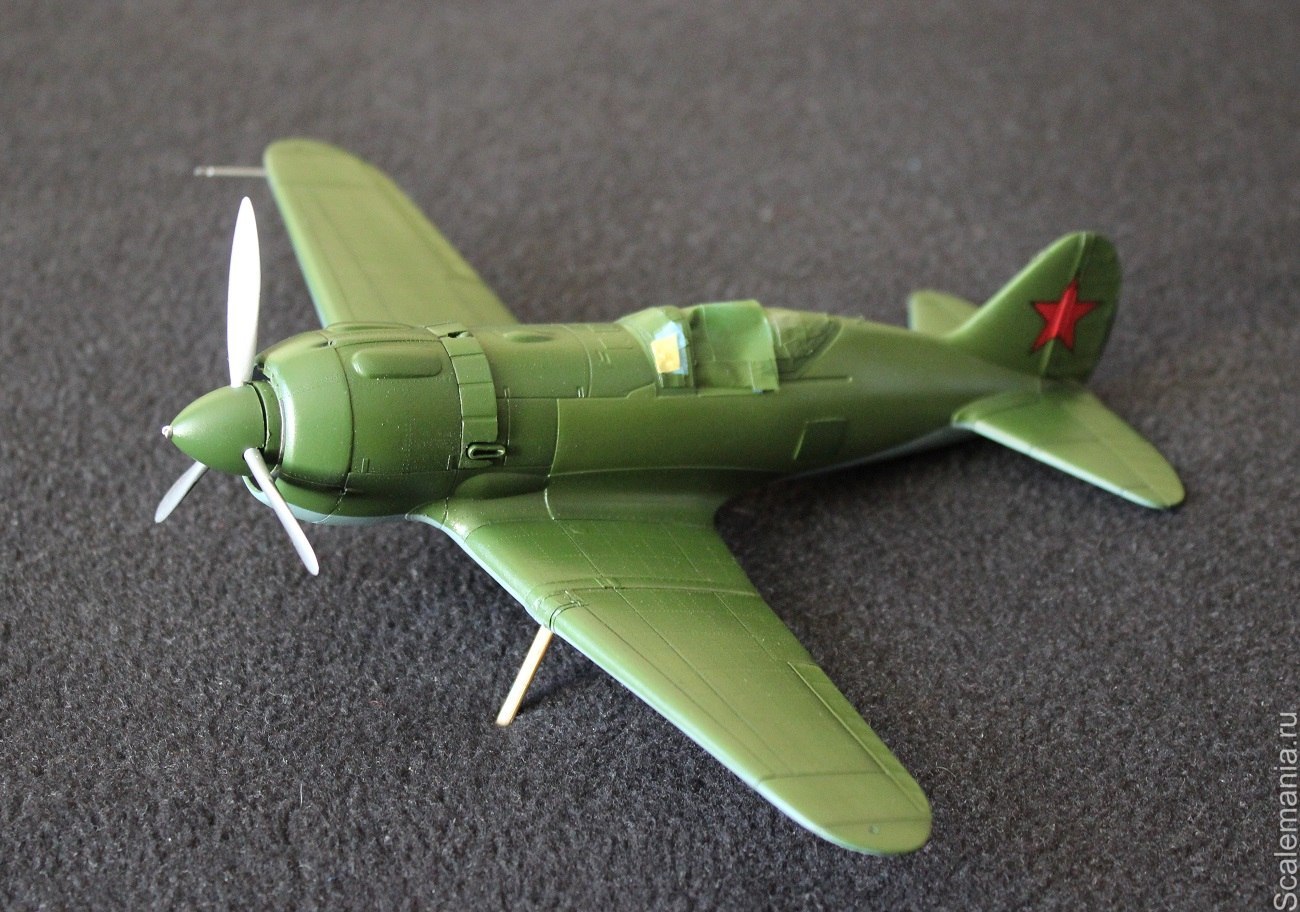

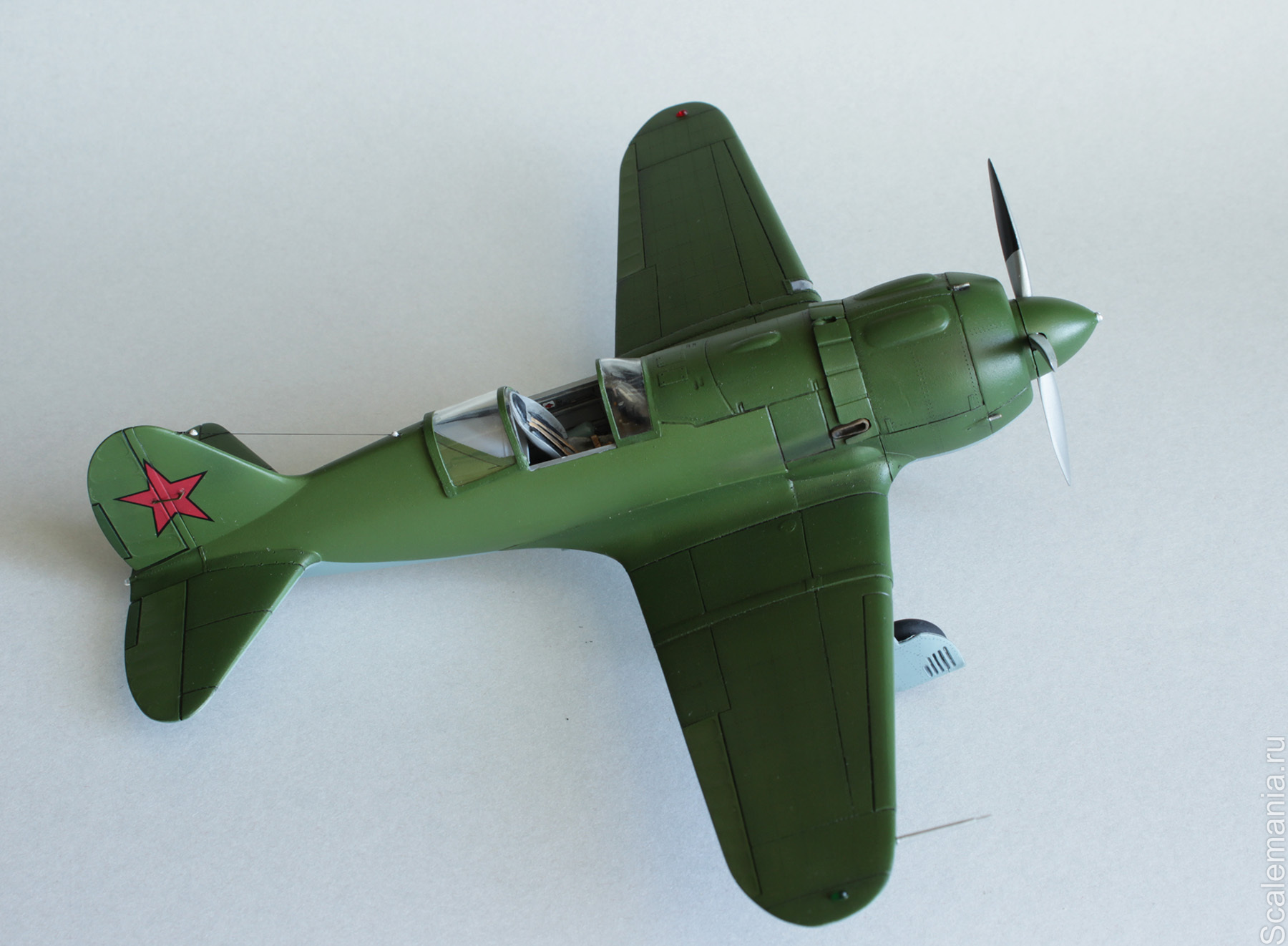

Вчера чуток облагородил диски родных колес, покасил их и поставил насухо на модель, что бы отснять пару кадров.
На фотографиях цвета совсем уползают в кислоту. Особенно при дневном свете. (первые 5 штук) Чую с фотками придется повозиться. Этим буду заниматься сегодня, после того как поставлю модель на нормальные колеса. Думаю все же закончить её ко 2ому числу и отвезти в ТМ.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models
Вот как-то так) Пошел я за колеса на него)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: И-185 М-71 1/48 ARK Models
СообщениеДобавлено: 02 фев 2014 09:41
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1822
Откуда: Химки
как то быстро и неожиданно)
с окончанием Вань))

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

И-185 М-71 1/48 ARK Models

И-185 М-71 1/48 ARK Models


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: И-185 М-71 1/48 ARK Models
СообщениеДобавлено: 02 фев 2014 12:23
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: 11 апр 2011 19:14
Сообщения: 243
Это было не совсем окончание)

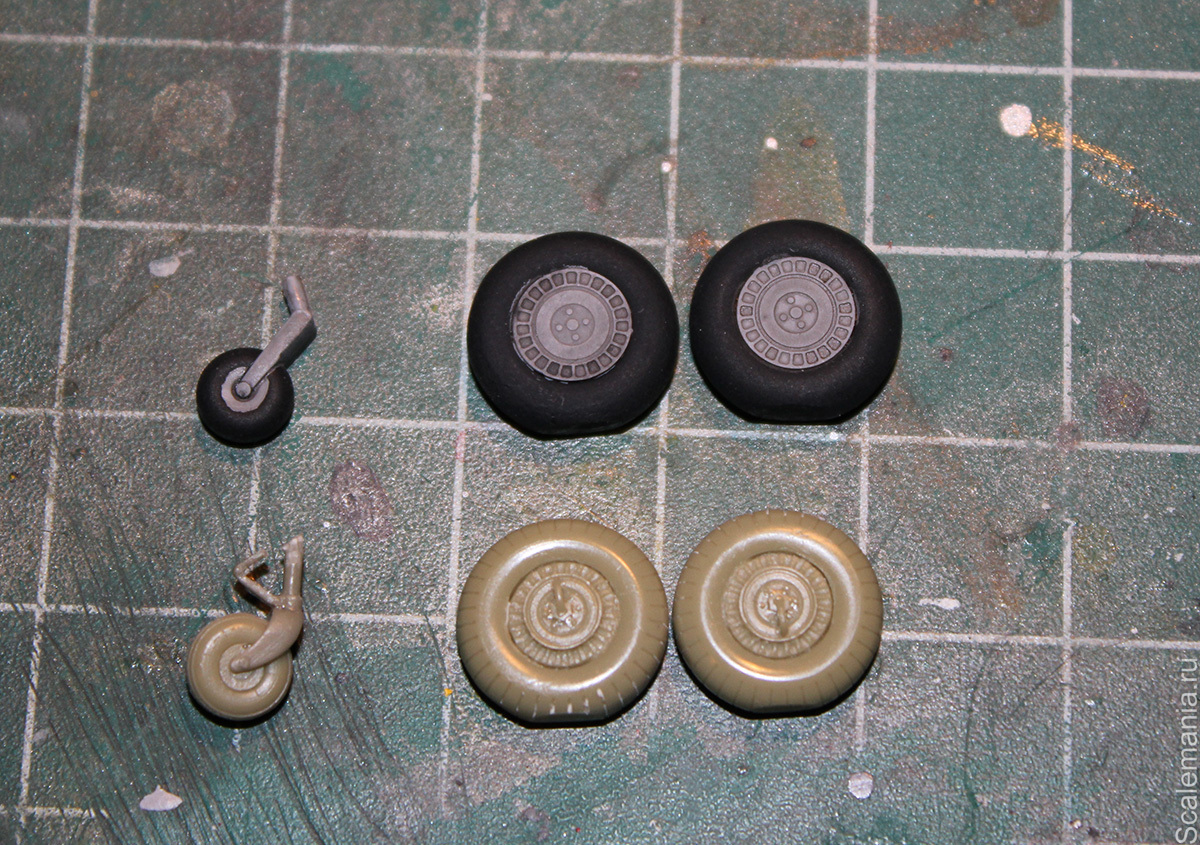

Вчера заменил колеса на Векторовские от ЛаГГ-3/Ла-5. Разница с родными(причем доработанными - диски на родных травленые) очевидна.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models
Вчера и сегодня поснимал модель, жаль что выдался пасмурный день, при дневном свете фото выходят куда лучше.

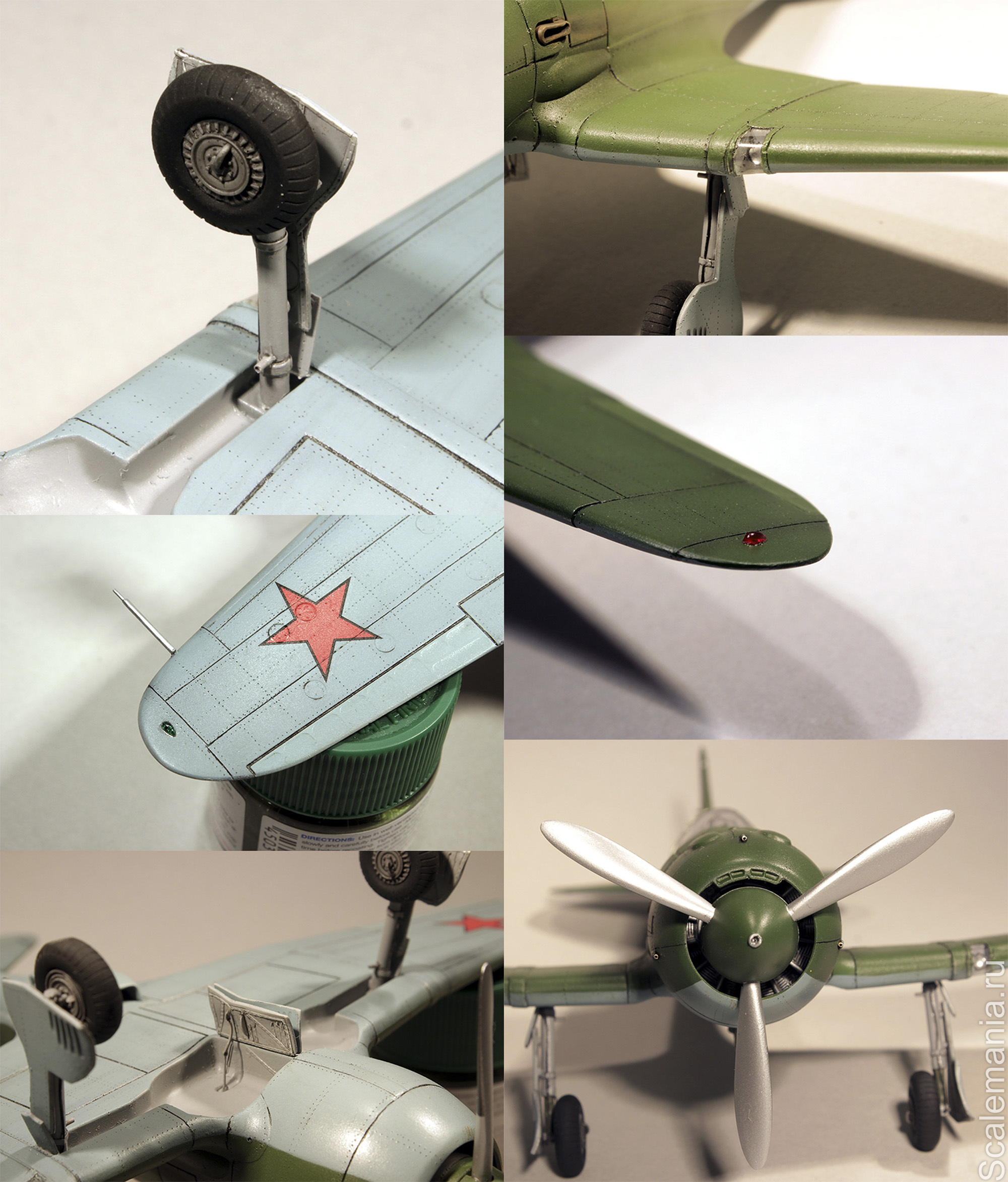

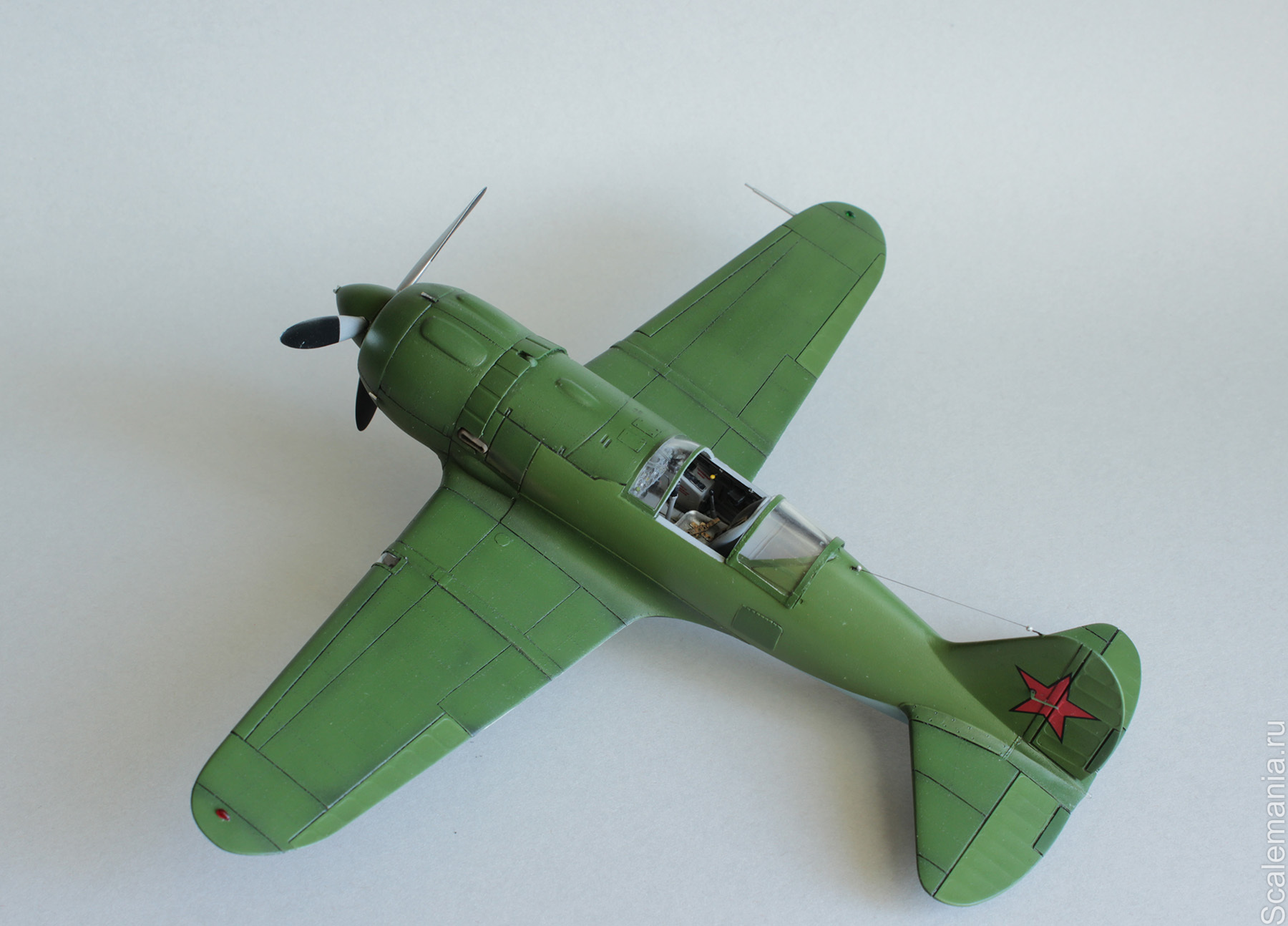

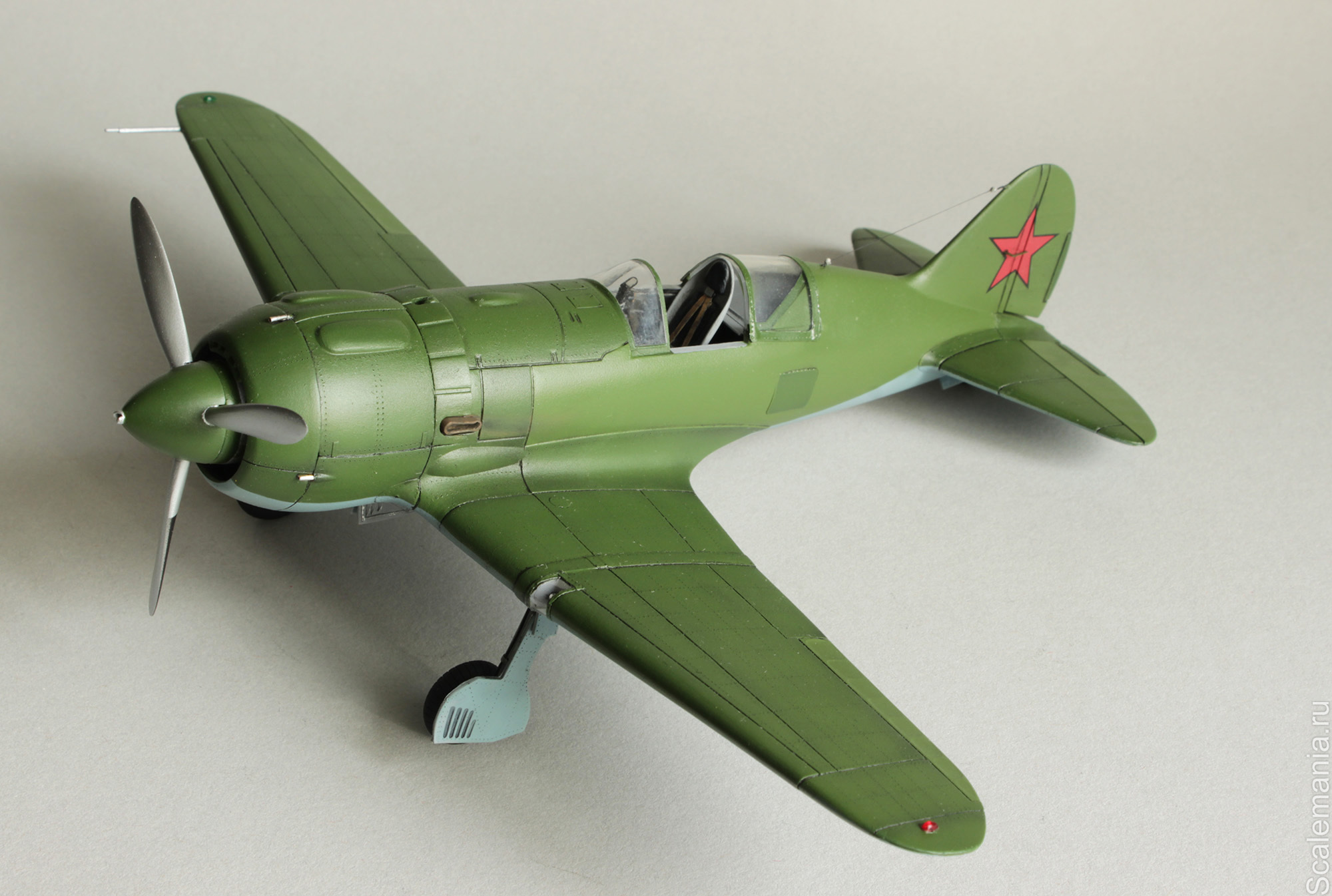

Итак- готово. Покраска под самолет 728 ИАП, Калинский фронт, декабрь 1942, по прибытии на войсковые испытания.
И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models И-185 М-71 1/48 ARK Models


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: И-185 М-71 1/48 ARK Models
СообщениеДобавлено: 04 фев 2014 01:18
Не в сети

Зарегистрирован: 25 янв 2011 15:05
Сообщения: 339
Откуда: Baku
Красиво и четко. Мне понравилось.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: И-185 М-71 1/48 ARK Models
СообщениеДобавлено: 04 фев 2014 05:48
Не в сети
Аватара пользователя

Зарегистрирован: 05 дек 2013 05:36
Сообщения: 160
Откуда: Москва
Хорошая детализация. Красиво получилось. Колеса действительно в тему. С окончанием.
