Итак, Т-101 "Грач" построен, проект Т-2072 в работе и начинаем по порядку реализовывать задуманное. Должен сказать, что я не соблюдал временную хронологию создания проектов КБ. Как мой комп расставил эти проекты, так я и выложил их в блоге.
Начинаем с GM-17.
Вот предтеча создания этого проекта из рассказа инженера КБ:
«В 1996 году в КБ обратился Н. Шмидт с идеей доработки самолета Piper PA- 31 Navajo (США). Смысл доработки сводился к замене поршневых двигателей на ТВД М-601Е. В КБ произвели расчеты и имея опыт работы по проекту «Феникс» в ОКБ им. П.О. Сухого, предложили проект GM-17 с одним М-601Е. Справедливости ради стоит сказать, что изначально заказчик хотел установить два турбовинтовых мотора, но специалисты КБ сумели убедить, что это чрезмерная мера, одного двигателя было вполне достаточно, но модель двухмоторного GM-17 с ТВД тоже сделали.
Сделали по GM -17 эскизную документацию, продувочную модель в масштабе 1:6 для ЦАГИ, выполнили продувки, подтвердив основные характеристики. Изготовили на 75-80 % первый экземпляр. К сожалению, ход работ не удовлетворил Н. Шмидта. Работы были перенесены на СмАЗ (Смоленск) в КБ Кондратьева. Проект был полностью переработан, пластиковые капоты заменили на дюралевые, шайбы «уиткомба» заменены подвесными топливными баками и др. Самолет получился вполне удачным и хорошо летал».
Макс. взлетный вес ВС, кг 2900
Макс. вес пустого ВС, кг 1700
Дальность при макс заправке, км 1600
Скорость максимальная, км/час 380
Крейсерская скорость, км/час 340
Экипаж, чел. 1
Кол-во пассажиров, чел 5+1
Скорость сваливания, км/час 120
Модель двигателя M-601E
Максимальная мощность, л.с. 750
Длинна самолета, м 10,939
Размах крыла, м 12,721
Площадь крыльев, кв.м. 21,3
Колея необж. шасси, м. 4,191
Кто такой Н. Шмидт - я не знаю
Вот продолжение этой истории из "Уголка неба". О работе коллектива КБ Грунина - ни слова(((.
http://www.airwar.ru/enc/la/gm17.html
Это прототип, взятый за основу
http://www.airwar.ru/enc/la/pa31nav.html


Последний раз редактировалось Марат 18 авг 2015 23:55, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

СообщениеДобавлено: 21 июн 2012 22:05
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Так выглядел самолёт в КБ Грунина...
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 21 июн 2012 22:09
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
... так, после передачи проекта в смоленское КБ Кондратьева.
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 21 июн 2012 22:13
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
А это основа моего проекта, чертежи GM-17 КБ Грунина
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 21 июн 2012 22:15
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск

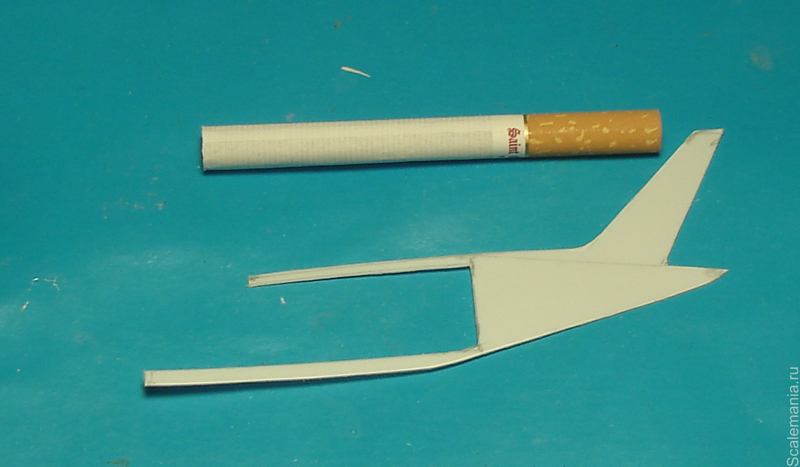

Первая деталь
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 21 июн 2012 22:17
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Каркас готов, пол усилен, обозначена ниша шасси.
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 21 июн 2012 22:21
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Обшит левый борт. Оконные проёмы сделаны шире для последующей окантовки.
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 21 июн 2012 22:22
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Как всегда, проверка качества поверхности грунтовкой.
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 фев 2014 19:47
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Продолжаю работу
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 фев 2014 08:23
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Загрунтовал для выявления косяков. Косяков много, будем работать дальше).
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 фев 2014 14:32
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Покрасил в основной цвет
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 фев 2014 02:52
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Начинаю работать с другими цветами.
Затрафаретил верх.
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 фев 2014 04:03
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Отработал нижнюю часть. Установил форкиль
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 фев 2014 06:06
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Наращиваю цветовую гамму
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 фев 2014 07:25
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
С "металлом" закончил. Осталось нанести чёрный цвет
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 фев 2014 08:28
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
"Очернил" хвостовое оперение. На крыло времени не хватило. Позже...
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 фев 2014 17:12
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
"Чёрную" работу закончил
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 28 фев 2014 06:28
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Остеклил кабину
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 01 мар 2014 14:37
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Расшил нижние поверхности, обозначил лючки (на шару)))
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 01 мар 2014 18:14
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Немного расшил сверху. Теперь шасси
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 01 мар 2014 19:20
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Отработал шины
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 01 мар 2014 23:02
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Поставил на колёса
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 01 мар 2014 23:27
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: 11 апр 2011 19:14
Сообщения: 243
Марат, продуктивно работаешь. И прототип красивый.


Вернуться к началу
 Профиль

СообщениеДобавлено: 02 мар 2014 15:44
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск
Спасибо, Иван.

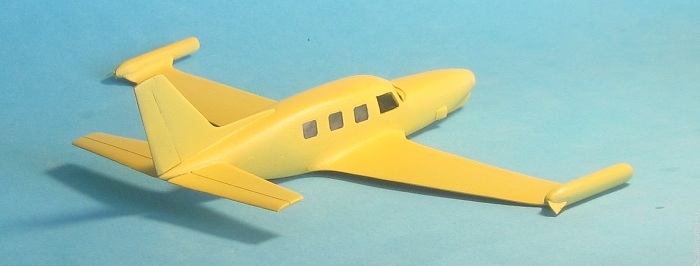

Времени на моделирование было мало и успел сделать лишь патрубки.
Теперь кок и лопасти
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)


Вернуться к началу
 Профиль

СообщениеДобавлено: 02 мар 2014 18:21
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4502
Откуда: г. Курск

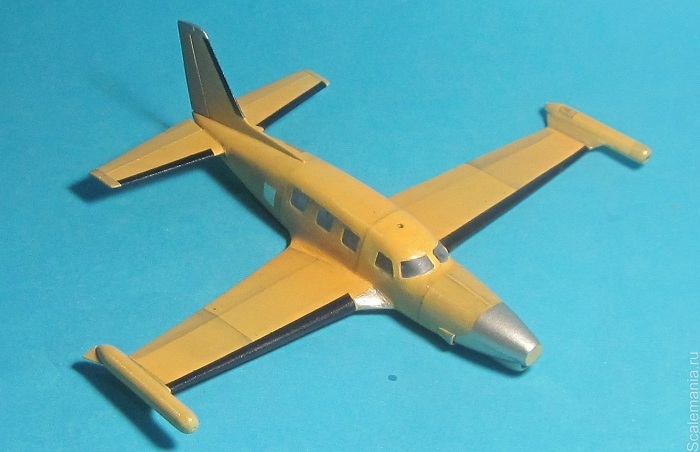

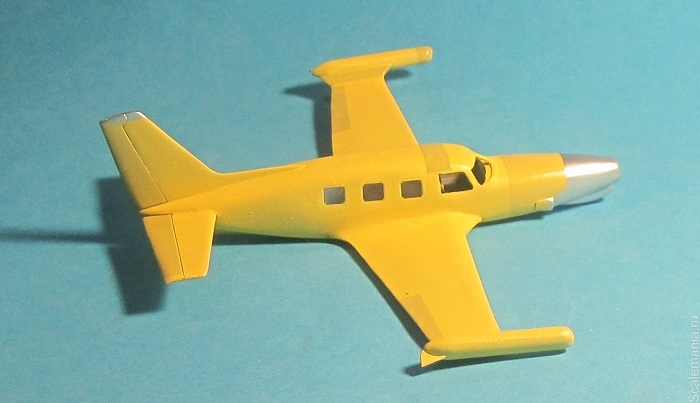

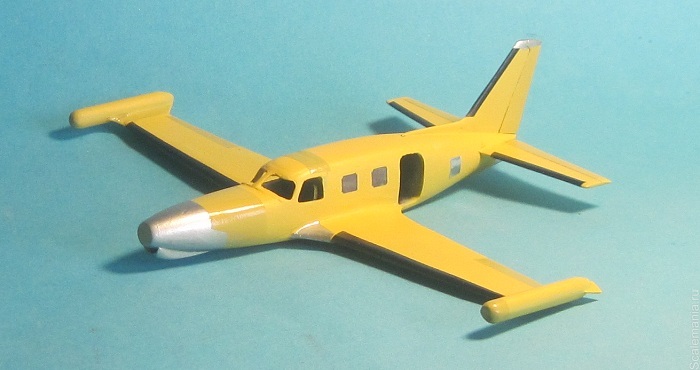

С винтомоторной группой покончено. Осталось сделать антенну и откидную дверь
КБ Грунина Е.П. GM-17, 1:72, самоделка (готово) КБ Грунина Е.П. GM-17, 1:72, самоделка (готово)
