 Заголовок сообщения: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 24 май 2011 16:30
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Начинаю самоделить данный самолёт. Раскрас пока не выбран.

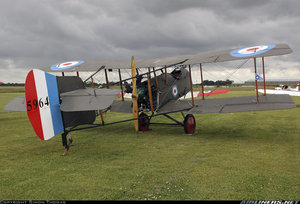

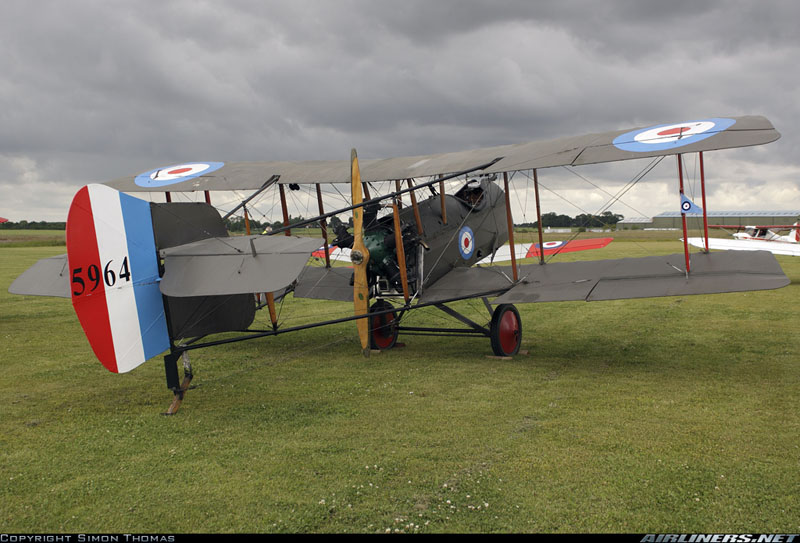

Airco De Havilland D.H.2 является одноместной модификацией истребителя Эйрко Дэ Хэвиланд D.H.1, который был разработан английским авиаконструктором де Хэвиллендом в 1915 году. Эйрко D.H.2 был меньше, чем его предшественник, также на нем был установлен более легкий двигатель Гном «Моносупап» (100 л. с.) или Рон (110 л. с), поэтому вся конструкция планера весила меньше. Маневренность самолета также улучшилась. Пулемет на носу самолета вначале не был закреплен, потом же его установили на горизонтальной оси.
Летный состав не особенно любил эту модель самолетов. Тем более, что были зафиксированы случаи, когда двигатель разрушался прямо в воздухе. Также самолету не хватало скорости и вооружения, в магазине пехотного пулемета «Льюис» было всего 47 патронов. Но благодаря легкости в управлении этот истребитель был на вооружении авиачастей первой линии.
Эйрко D.H.2 выпускали компании «Бристоль» и «Виккерс». Первые 100 машин этой конструкции, которые собрали на заводе «Эйркрафт Мэньюфэкчуринг», смогли противостоять фоккеровскому террору» в воздухе в 1915 году. Всего было выпущено 450 Airco D.H.2.


Вложения:
111.jpg [ 116.07 КБ | Просмотров: 9922 ]


Последний раз редактировалось Марат 25 май 2011 08:16, всего редактировалось 1 раз.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 24 май 2011 16:42
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Начало будет размеренным.

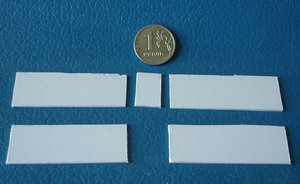

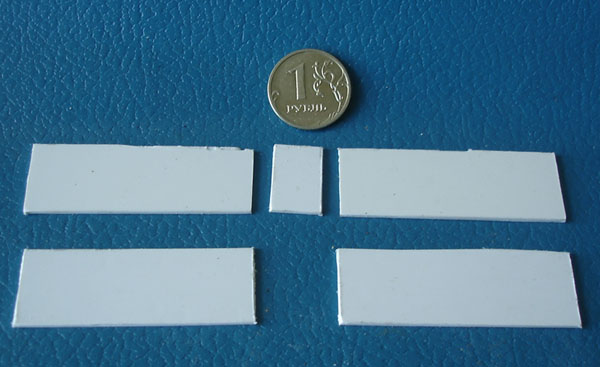

Вырезаны заготовки полукрыльев и верхнего центроплана.


Вложения:
а1.JPG [ 57.89 КБ | Просмотров: 9941 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 24 май 2011 17:26
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
По чертежам выводим контуры законцовок. Следующий этап - профиль полукрыльев


Вложения:
а2.JPG [ 54.54 КБ | Просмотров: 9938 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 24 май 2011 18:37
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

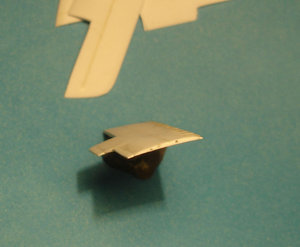

Профиль обточен. Теперь вырежим элероны, а завтра будем работать с нервюрами.


Вложения:
а3.JPG [ 63.45 КБ | Просмотров: 9937 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 24 май 2011 19:12
Не в сети
Добрый ГЛАЗ
Аватара пользователя

Зарегистрирован: 26 апр 2010 12:38
Сообщения: 1840
Откуда: Химки
ёкарный бабай, Марат, такие вещи надо строить в 48ом. что бы все видно было... хотя... видя твои прежние и ведущиеся стройки, думаю будет видно и на 72ом.
удачи!!!

_________________
достоинство веры состоит в том, что бы свернуть шею разуму - этой блуднице дьявола

De Havilland D.H. 2., 1:72, самоделка

De Havilland D.H. 2., 1:72, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 24 май 2011 19:16
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: 15 сен 2010 18:44
Сообщения: 439
Откуда: СПб
Аааааа...... :o манияки...

_________________
Если бы танки по небу летали, как птицы,
Гнёзда бы вили на крышах домов генеральских,
Осенью б стаей снимались они на манёвры
И возвращались весною откладывать яйца
Со скорлупой из брони многотонной… (c)

De Havilland D.H. 2., 1:72, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 24 май 2011 19:43
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Спасибо, мужики.

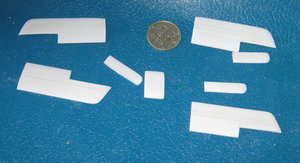

Элероны аккуратно вырезаем модельным ножом, чтоб не было лишней работы по торцам.


Вложения:
а4.JPG [ 60.04 КБ | Просмотров: 9931 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 25 май 2011 07:53
Не в сети

Зарегистрирован: 25 янв 2011 15:05
Сообщения: 339
Откуда: Baku
Марат, на таких энтузиастах как ты держится весь этот гребаный мир! Продолжай, буду с интересом наводить резкость. Как собираешься решить вопрос с провисом полотна?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 25 май 2011 08:17
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Спасибо, Фуад. Сегодня буду делать провис и сообщу (сам ещё не ведаю :D )


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 25 май 2011 14:22
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

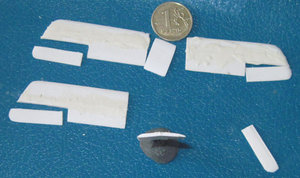

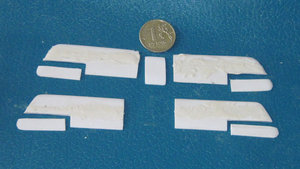

Изобразили прогиб профиля крыла и замазали шпаклёкой


Вложения:
а6.JPG [ 68.93 КБ | Просмотров: 9916 ]
а5.JPG [ 60.25 КБ | Просмотров: 9916 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 25 май 2011 18:24
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Полукрылья и элероны обработаны шкуркой и подготовлены для установки нервюр


Вложения:
а7.JPG [ 69.17 КБ | Просмотров: 9909 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 26 май 2011 09:49
Не в сети
Аватара пользователя

Зарегистрирован: 03 мар 2011 11:56
Сообщения: 35
Откуда: Киев
Марат, а чем руководствовались при выборе прототипа? Почему именно этот самолет, а не какой-то другой? Мне просто интересно, не подумайте, что не одобряю выбор...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 26 май 2011 11:20
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Всё просто, Алексей. На Скале объявили ГБ на тему: D.H.-2. Я решил поучаствовать. Т.к. я не покупаю больше коробки, то решил делать самодел. Так мне интересно.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 12 июн 2011 01:01
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Всё, "Чайку" торжественно вручил старшему прапорщику при личном составе. Сегодня с утра продолжу данный проект.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 12 июн 2011 20:39
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

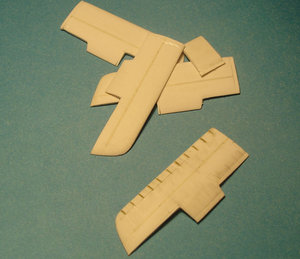

Очень долго я сегодня приводил к соответствию геометрию полукрыльев... И только сейчас занялся нервюрами. Пока отработаю до конца на одном полукрыле, чтобы прочувствовать технологию. На одном из снимков прототипа видно, что кроме основных нервюр, видны и нервюры носка крыла. С них и начал, иначе потом неудобно будет обрабатывать. Тонким тянутым литником на суперклее обозначил нервюры носка полукрыла.


Вложения:
а9.JPG [ 63.96 КБ | Просмотров: 9857 ]
а8.JPG [ 103.84 КБ | Просмотров: 9857 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 12 июн 2011 20:54
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: 15 сен 2010 18:44
Сообщения: 439
Откуда: СПб
после "чайки" я уже ничему не удивлюсь. и заранее прошу прощения за 35-ый масштаб который едет к тебе, ведь глаза у тебя уже привыкли к малекулам.

_________________
Если бы танки по небу летали, как птицы,
Гнёзда бы вили на крышах домов генеральских,
Осенью б стаей снимались они на манёвры
И возвращались весною откладывать яйца
Со скорлупой из брони многотонной… (c)

De Havilland D.H. 2., 1:72, самоделка


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 12 июн 2011 21:02
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Наоборот, Саша, я дам глазам отдохнуть на твоих моделях :D , а рукам будет больше приятной деталировки.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 12 июн 2011 22:49
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

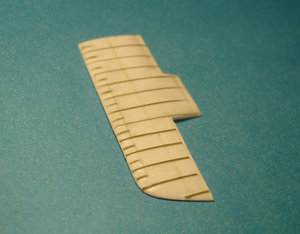

Верхняя поверхность обклеена, теперь аккуратно убрать клей, сточить нерюры у носка и задней кромки в ноль. Потом нижняя поверхность. Грунтовать придёться завтра, т.к. сильно шумит компрессор.


Вложения:
а11.JPG [ 60.34 КБ | Просмотров: 9852 ]
а10.JPG [ 61.18 КБ | Просмотров: 9852 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 13 июн 2011 07:40
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

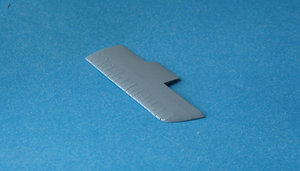

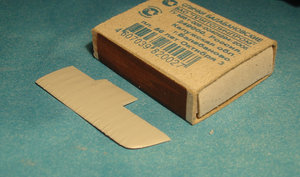

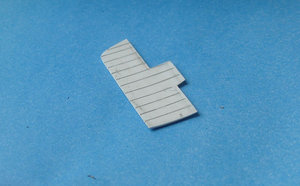

После грунтовки выглядит вот так... Ваши замечания, мои переделки.


Вложения:
а12.JPG [ 51.71 КБ | Просмотров: 9848 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 13 июн 2011 12:46
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
По мнению коллег (и я согласен с ними) перый вариант не прокатил...
Представляю второй вариант с использыванием фольги-самоклейки. Жду замечаний и готов к работе.
На дефекты покраски внимания пока не обращайте.


Вложения:
а10.JPG [ 48.67 КБ | Просмотров: 9843 ]
а9.JPG [ 48.75 КБ | Просмотров: 9843 ]
а8.JPG [ 50.49 КБ | Просмотров: 9843 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 14 июн 2011 16:10
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Сегодня льиную долу времени посвятил поиску грунтовки, поэтому до модели только добрался...
Спасибо всем, кто помог мне разобраться с провисом, нервюрами и киперными лентами. Обобщив Ваши советы, я в третий раз зачистил многострадальное полукрыло и начал работу....

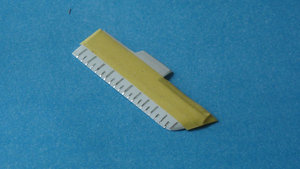

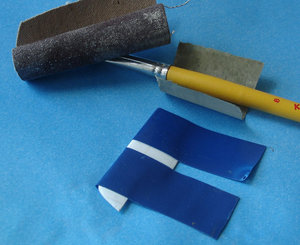

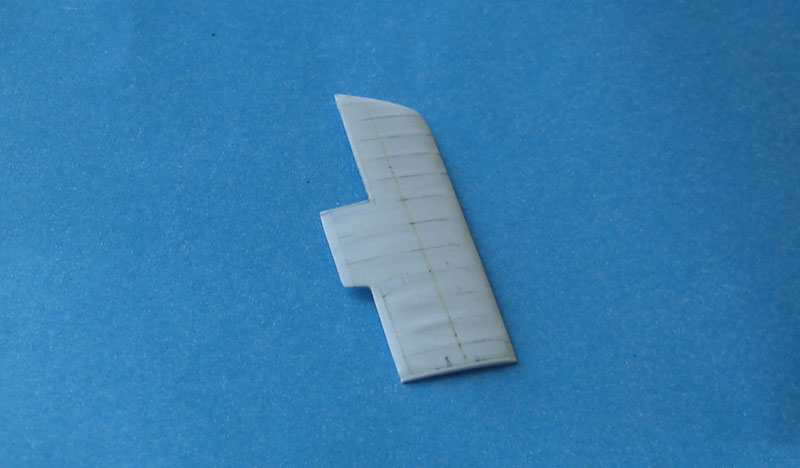

С помощью изоленты и наждачной бумаги имитировал провис полотна (слегка)


Вложения:
а14.JPG [ 67.12 КБ | Просмотров: 9834 ]
а13.JPG [ 65.75 КБ | Просмотров: 9834 ]
а12.JPG [ 116.55 КБ | Просмотров: 9834 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 14 июн 2011 16:58
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

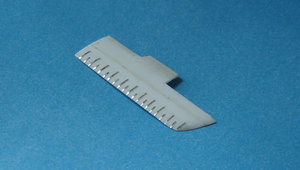

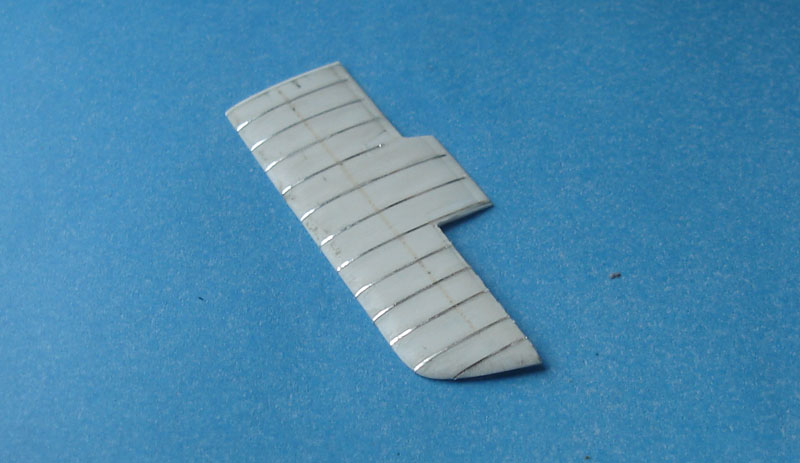

Следующий этап: насколько можно тоньше режу фольгу и имитирую киперные ленты


Вложения:
а15.JPG [ 68.42 КБ | Просмотров: 9833 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 14 июн 2011 18:22
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

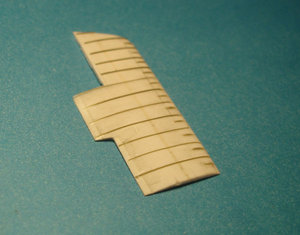

Основный кипера обозначены.


Вложения:
а18.JPG [ 82.15 КБ | Просмотров: 9829 ]
а17.JPG [ 77.71 КБ | Просмотров: 9829 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 14 июн 2011 21:28
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск

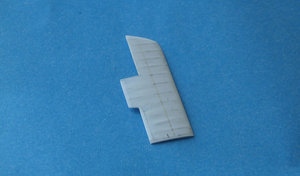

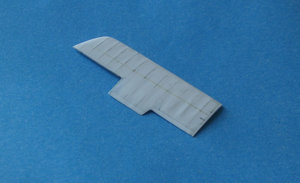

Вот такая получается "красота" после грунтовки.


Вложения:
а22.JPG [ 103.13 КБ | Просмотров: 9825 ]
а21.JPG [ 97.88 КБ | Просмотров: 9825 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: De Havilland D.H. 2., 1:72, самоделка
СообщениеДобавлено: 15 июн 2011 06:33
Не в сети

Зарегистрирован: 18 янв 2011 22:42
Сообщения: 4489
Откуда: г. Курск
Дня три буду работать с крыльями. Фото выложу после крайней грунтовки всех полукрыльев.
